UGNX10.0制图教程－图纸页的功能、定制图纸页教程；使用图纸页命令可执行以下操作：

• 在您的工作部件中新建图纸（若部件中还没有图纸）。

• UG10.0教程




  注释	若要在独立部件中创建并保存图纸，使用文件选项卡→新建→项命令并从图纸选项卡中选择模板。

• 新建图纸页（若部件中已经有图纸）。
• 编辑现有图纸页。



使用图纸页命令，您可以：

• 使用模板创建图纸页。
• 创建定制大小的图纸页。
• 设置标准图纸页大小的单位和投影角。
• 设置定制图纸页大小的高度、宽度、单位和投影角。
• 指定新图纸页的大小、比例、投影角、单位以及名称、编号和版本。
• 编辑现有图纸页的大小、比例、投影角、单位、名称、编号和版本。

  注释	仅当图纸页上没有投影视图时才可以更改投影角。




位于何处？

新建图纸页

应用模块	制图
命令查找器	新建图纸页

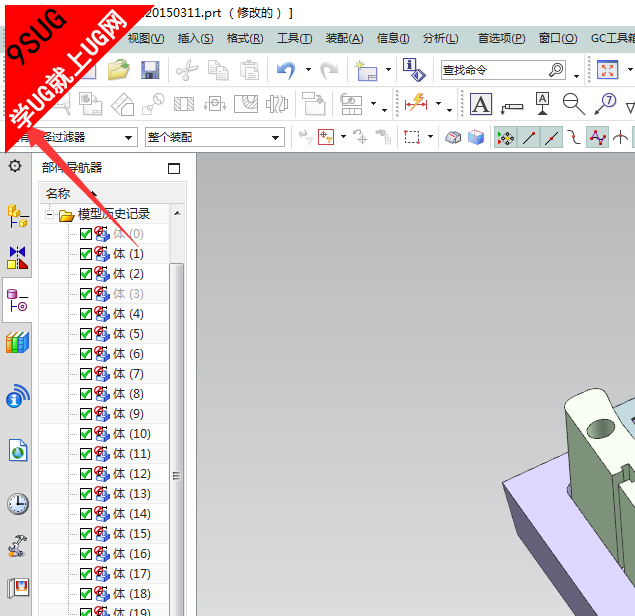

部件导航器	右键单击图纸节点→插入图纸页

要打开现有的图纸页

应用模块	制图
部件导航器	双击图纸页节点 右键单击图纸页节点→打开

要编辑现有的图纸页

应用模块	制图
命令查找器	编辑图纸页
快捷菜单	右键单击图纸边界→编辑图纸页
部件导航器	右键单击图纸页节点→编辑图纸页

UGNX11.0添加定制图纸页:

UG11.0工程图

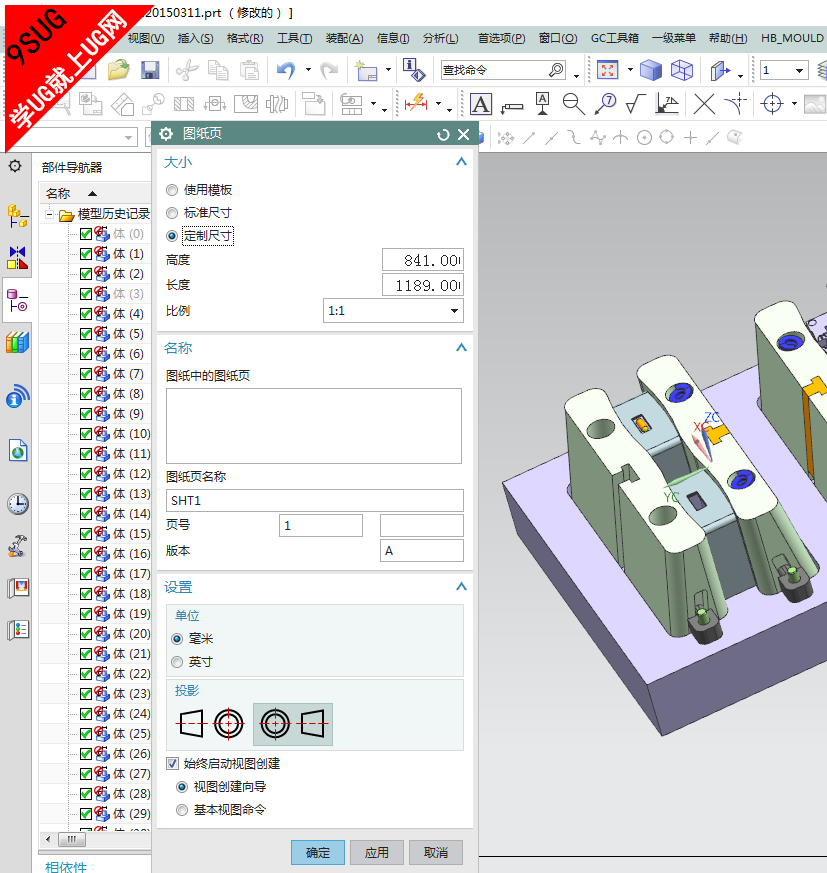

• 在“制图”应用模块中，用以下方法之一打开图纸页对话框。


  • 选择主页选项卡→新建图纸页 。
  • 选择菜单→插入→图纸页。
  • 在部件导航器中，右键单击图纸节点并选择插入图纸页。


• 在图纸页对话框中，单击定制尺寸。
• 将高度设置为 8.5，将长度 置为 14。
• 从比例列表中选择定制比例。
• 将比例设置为 1:3。
• （可选）展开名称组，并键入新的：


  • 图纸页名称
  • 页号
  • 版本


• （可选）展开设置组并更改制图单位和投影角。
• 单击确定以创建定制图纸页。
  图纸页显示有虚线边界。

• （可选）使用边界和区域命令将定制边界和区域添加到图纸页中。
