UGNX10.0制图教程－设置制图和PMI标准，NX 提供了一组制图标准默认文件，可根据已定义的国内或国际制图要求，配置特定注释和制图视图对象的外观。例如，注释的格式大小（高度和长度）、图纸单位以及正投影角设置和比例是受标准控制的默认值。制图标准默认文件可供您以最简便的方式设置或重置制图和 PMI 注释及视图首选项。

工程图标准－UG10

NX 支持以下标准：

• ASME
• DIN
• ESKD
• GB
• ISO
• JIS
• 船舶设计



您可以使用已安装的标准，也可以为将来的 NX 进程设置默认标准，或者您可以编辑并保存任何标准以创建自己的定制标准。

您也可以在当前发行版中导入并使用您在之前的发行版中创建的定制标准。

位于何处？

要为当前 NX 进程设置标准：

应用模块	制图
菜单	工具→制图标准

要设置默认标准或创建定制标准:

命令查找器	用户默认设置
菜单	文件→实用工具→用户默认设置
对话框中的位置	制图→常规/设置→标准选项卡

加载UGNX11.0制图标准:

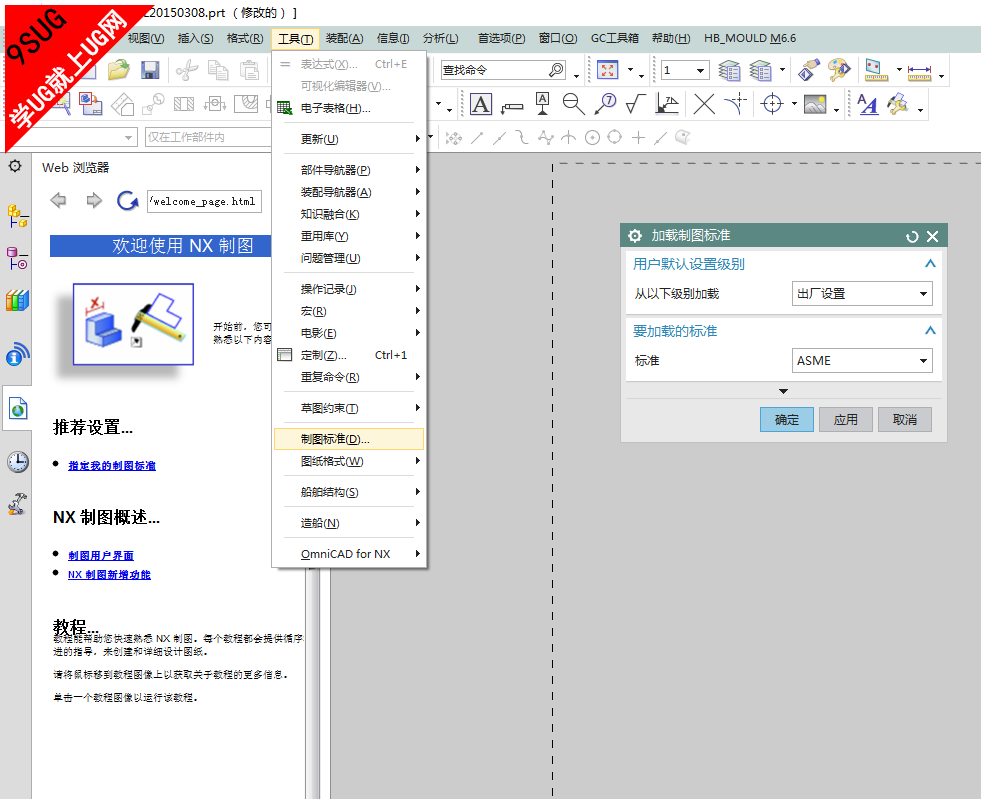

• 在“制图”应用模块中，选择菜单→工具→制图标准。
• 在从以下级别加载列表中，选择一个级别。
• 从标准列表中选择一个标准。
• 单击确定。
• （可选）选择文件选项卡→首选项→制图以及视图、尺寸和注释节点下的选项以查看如何更改设置以反应您选择的标准.
