UGNX10.0制图首选项教程－船舶制图首选项－肋骨线首选项设置教程就上UG网；

UG教程

常规节点

常规
刻度线方向	指定刻度线标记的一般方向。 靠近视图 将刻度线标记和标签沿着肋骨线朝向关联视图的中心放置。 远离视图 将刻度线标记和标签沿着肋骨线远离关联视图的中心放置。
小数位数	指定在刻度线标签名称设置为元素位置时创建的刻度线标签的小数位数。

其他节点

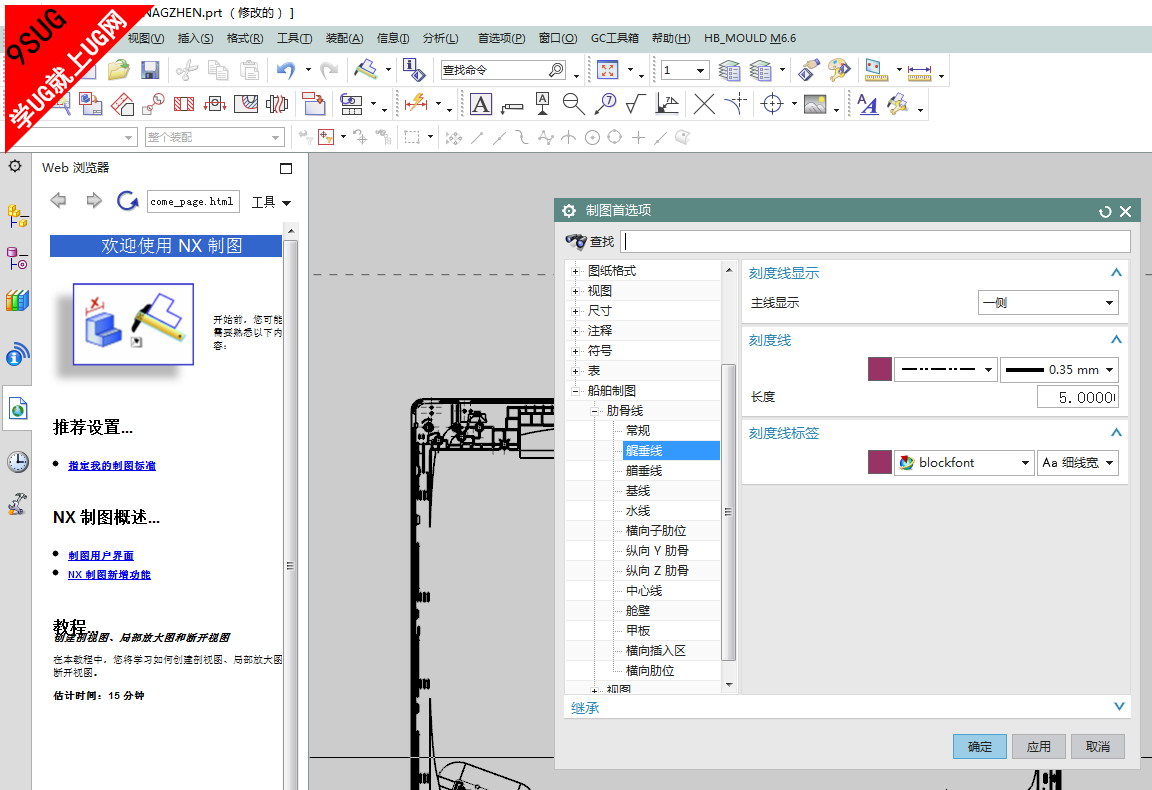

刻度线显示
主线显示	显示肋骨线的一侧或两侧上的刻度线标记。
刻度线
	设置刻度线的颜色、线型和线宽。 注释 要查看图形窗口中的线宽，选中可视化首选项对话框的直线选项卡上的显示线宽复选框。 如果可视化首选项对话框中颜色/字体选项卡图纸部件设置组中的单色显示已选中，则确保显示线宽复选框也已选中。 如果未选中显示线宽，则所有对象将以 0.13 毫米宽度显示。
长度	设置除延伸刻度线以外的所有刻度线的长度。
开始跳过	可用于横向子肋位、纵向 Y 肋骨、纵向 Z 肋骨和横向肋位。 允许指定从哪个刻度线开始跳过。
跳过频率	可用于横向子肋位、纵向 Y 肋骨、纵向 Z 肋骨和横向肋位。 允许指定跳过刻度线的频率。
延伸刻度线
可用于横向子肋位、纵向 Y 肋骨、纵向 Z 肋骨和横向肋位。
	设置延伸刻度线的颜色、线型和线宽。
长度	设置延伸刻度线标记的长度。
开始延伸	允许指定延伸的第一个刻度线标记。
延伸频率	允许设置延伸刻度线标记的重现率。
刻度线标签
标签名称	可用于横向子肋位、纵向 Y 肋骨、纵向 Z 肋骨、隔板、甲板、横向插入区域和横向肋位。 用于为每条刻度线设置标签名称。
	设置刻度线标签的颜色、线型和线宽。
开始跳过	可用于横向子肋位、纵向 Y 肋骨、纵向 Z 肋骨和横向肋位。 允许指定从哪个刻度线标签开始跳过。
跳过频率	可用于横向子肋位、纵向 Y 肋骨、纵向 Z 肋骨和横向肋位。 允许控制要跳过的刻度线标签的数量。
其他单元的应用
全部应用	可用于横向子肋位、纵向 Y 肋骨、纵向 Z 肋骨、隔板、甲板、横向插入区域和横向肋位。 单击可将设置应用于所有肋骨线单元。
