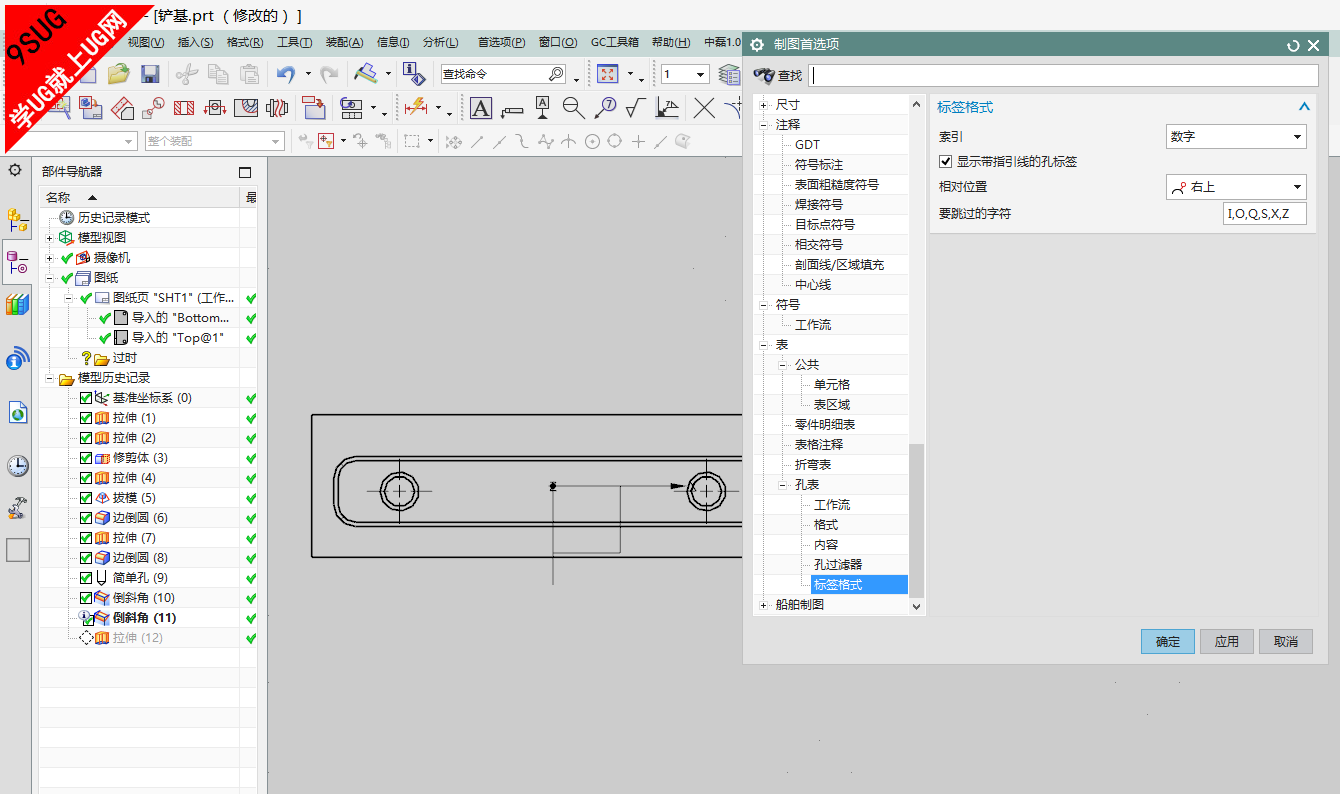

UGNX10.0制图首选项设置教程－孔标签格式首选项设置；在孔表标签格式首选项中，讲解的内容有：索引、显示带有指引线的孔标签、相对位置、跳过的字符；

UG教程

标签格式
索引	可让您确定如何显示孔表和视图中的孔标签内容。 • 孔类型符号和编号 孔编号列和关联视图中的孔标签与孔类型符号和编号一起显示。例如，埋头孔标签显示为 CS_1。 孔类型符号文本以用户默认设置定义。 • 位数 孔编号列和关联视图中的孔标签只与编号一起显示。 • 字母和数字 孔编号列和关联视图中的孔标签与字母和编号一起显示。例如，相同样式的孔将按 A1、A2 等形式列出。
显示带指引线的孔标签	在视图中显示标签，该标签可带有或不带指向关联孔的引线。
相对位置	在视图中指定标签文本相对于孔的默认位置。
要跳过的字符	列出要从包含字母的标签文本中排除的字符。
