UGNX10.0装配教程－使用碰撞检测动态移动组件；使用碰撞检测动态移动组件，本示例将展示NX11.0如何使用碰撞检测功能动态移动组件。

装配组件－UG教程

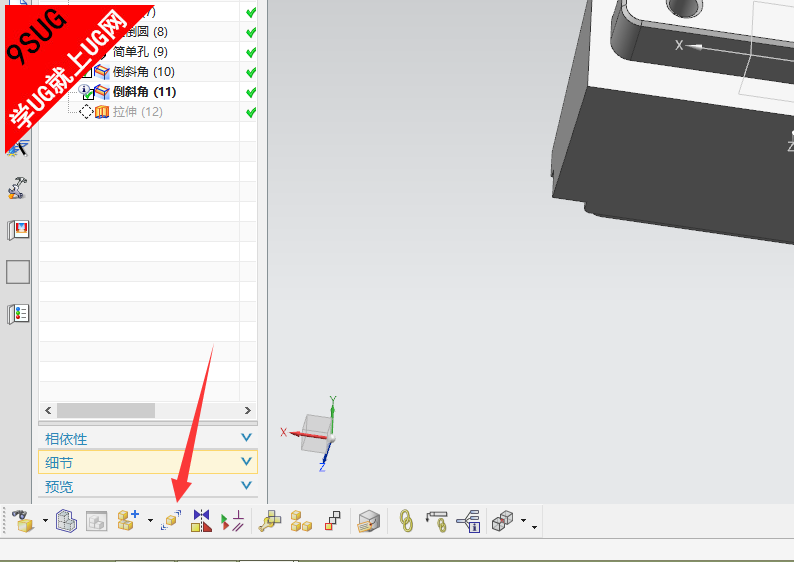

• 选择装配选项卡→组件位置组→移动组件 。
• 在移动组件对话框的要移动的组件组中，确保选择组件 处于活动状态。
• 选择一个或多个要移动的组件。

• 从变换组的运动列表中选择动态。
• 在复制组中，确保模式列表中的不复制处于选中状态。
• 在碰撞检测组中，从碰撞动作列表中选择在碰撞前停止。
• 在变换组中，确保指定方位处于活动状态。
• 确保未选中只移动手柄复选框。

• 选择 YC 平移手柄。
  此外，您可以指定屏显输入框中的值。
• 沿 YC 轴拖动平移手柄，直到NX警告您发生碰撞为止。
  碰撞的组件将高亮显示。

• （可选）单击认可碰撞 以继续移动组件。
• 单击确定。




UGNX11.0在无碰撞检测的情况下对组件进行点到点的移动:

本示例将展示如何在UGNX12.0下做无碰撞检测的情况下将组件从一个点移到目标点。

• 选择装配选项卡→组件位置组→移动组件 。
• 在移动组件对话框的要移动的组件组中，确保选择组件 处于活动状态。
• 选择一个或多个要移动的组件。
• 从变换组的运动列表中选择点到点。
• 在图形窗口中，选择要移动组件的出发点。
• 选择目标点。
  预览将在新位置显示组件。
• 在设置组中，选择仅移动选定的组件复选框。
• 在碰撞检测组的碰撞动作列表中，确保选中无。
• 单击确定。
