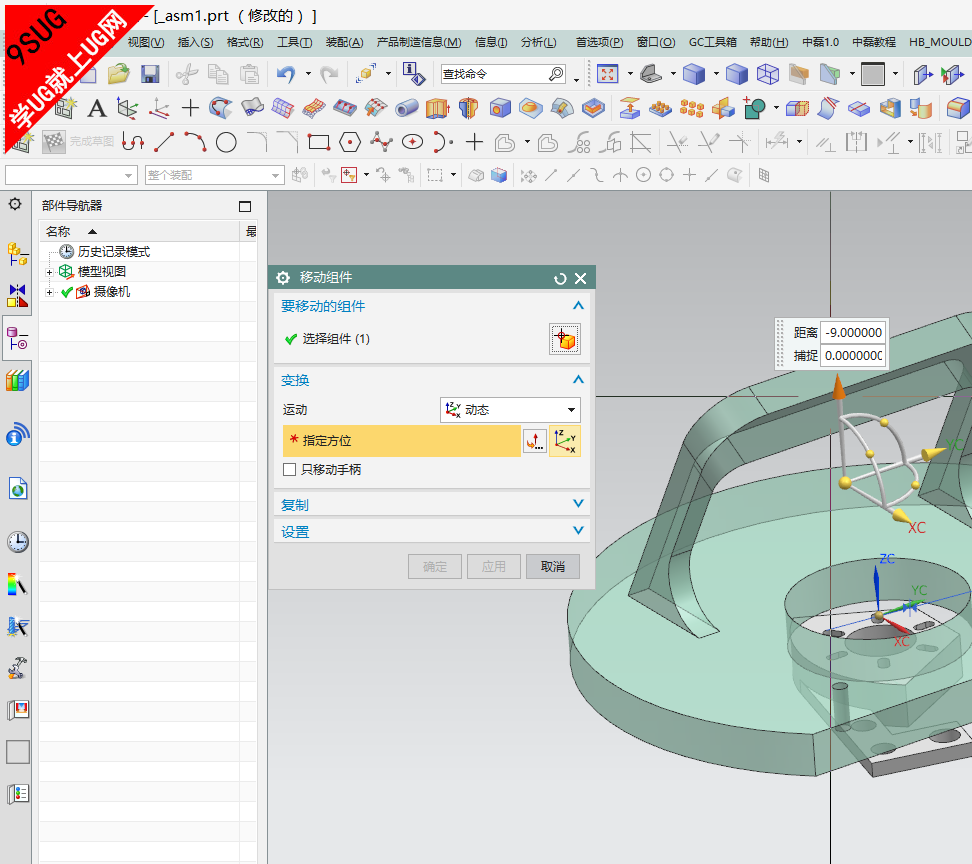

UGNX10.0装配教程－动态拖动移动组件教程；进入允许拖动的模式后，将显示手柄。

• 将原始手柄拖动至任意位置。
• 在平移手柄所依附的轴的线性方向上拖动平移手柄。
• 绕与旋转手柄所处的圆弧垂直的轴拖动旋转手柄。

  UG移动组件－NX10.0教程




提示	手柄也可用于其他 NX 应用模块。

可以按以下方式拖动手柄和选定的组件：

• 在选择一个手柄后拖动它们。
• 通过先后选择原点手柄和一个点来平移它们。
• 变换手柄，使之与坐标系对齐。
• 通过先后选择平移手柄和一个矢量，使它们对齐。



可为不具有用户定义拖动手柄位置的组件的拖动手柄指定默认位置。为此，将拖动手柄位置设置为包容块中心或组件原点。

对于在全局原点处建模的部件，组件原点是拖动手柄的首选默认位置。对于在装配位置建模的部件，组件的原点可能与部件几何元素距离较远。此时，部件上的 CSYS 或基准 CSYS 是首选位置。

可以将拖动手柄对齐到 CSYS、组件的中心或组件的原点。为此，右键单击拖动手柄，然后选择所需的对齐选项。

如果选择了多个组件，默认的拖动手柄位置将始终位于所有选定组件的组合包容块的中心。

注释	用户定义拖动手柄的位置优先于用户默认设置的位置。

位于何处？

拖动手柄位置选项

命令查找器	用户默认设置
对话框中的位置	装配→定位→接口选项卡

命令查找器

装配首选项
