UGNX10.0绘制草图教程－绘制多边形讲解：对边形的对话框，多边形分为内切圆、外切圆、按边长绘制三种；

使用多边形命令可通过指定以下值来创建多边形：

• 中心点
• 边数
• 半径
• 旋转角度



可使用以下方法创建多边形：

• 内切圆半径
• 外接圆半径
• 多边形的边



对于此示例，使用以下值：
	边数 = 8 大小 = 内切圆半径 半径 = 10.0 旋转 = 0°

位于何处？

命令查找器

多边形

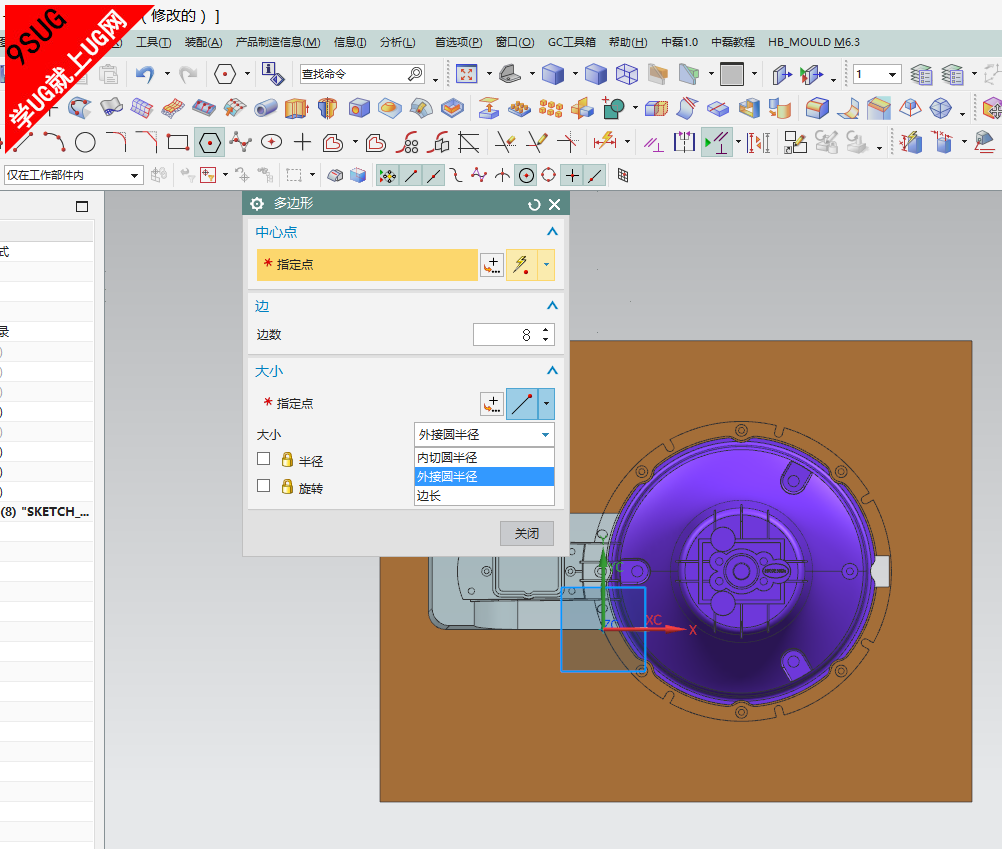

UGNX11.0多边形对话框:

UG多边形

大小
指定点	允许您选择点，以定义多边形半径。
大小	内切圆半径 指定从中心点到多边形边的中心的距离。 外接圆半径 指定从中心点到多边形拐角的距离。 边长 指定多边形边的长度。
半径	当大小设为内切圆半径或外接圆半径时可用。 设置多边形内切圆和外接圆半径的大小。 复选框锁定该值。
长度	大小设为边长时可用。 设置多边形边长的长度。 复选框锁定该值。
旋转	控制从草图水平轴开始测量的旋转角度。 复选框锁定该值。
