UGNX10.0编程教程－创建 MCS 几何体父组；MCS 引用 NC/CNC 程序原点，该原点是所有刀轨输出项的零参考点。如果 MCS 移动，所有使用 MCS 的刀轨的零点也将随之移动。

在 MCS 父组中指定机床坐标系的方位和原点时，创建并保存安全平面的做法很有用。安全平面为工序前后的刀具运动定义安全距离。

此示例显示了如何用指定的安全平面创建 MCS 几何体父组。

• 选择主页选项卡→插入组→创建几何体 。
• 在创建几何体对话框中，执行以下操作：


  • 在几何体子类型组中，单击 MCS 。
  • 在位置组中，选择适当的“几何体”组以向其指派新的 MCS。
  • 在名称组，输入新 MCS 的名称，单击确定。


  必须指定 MCS 的方位和原点，否则将会把 WCS 的当前方位和原点指派给 MCS。

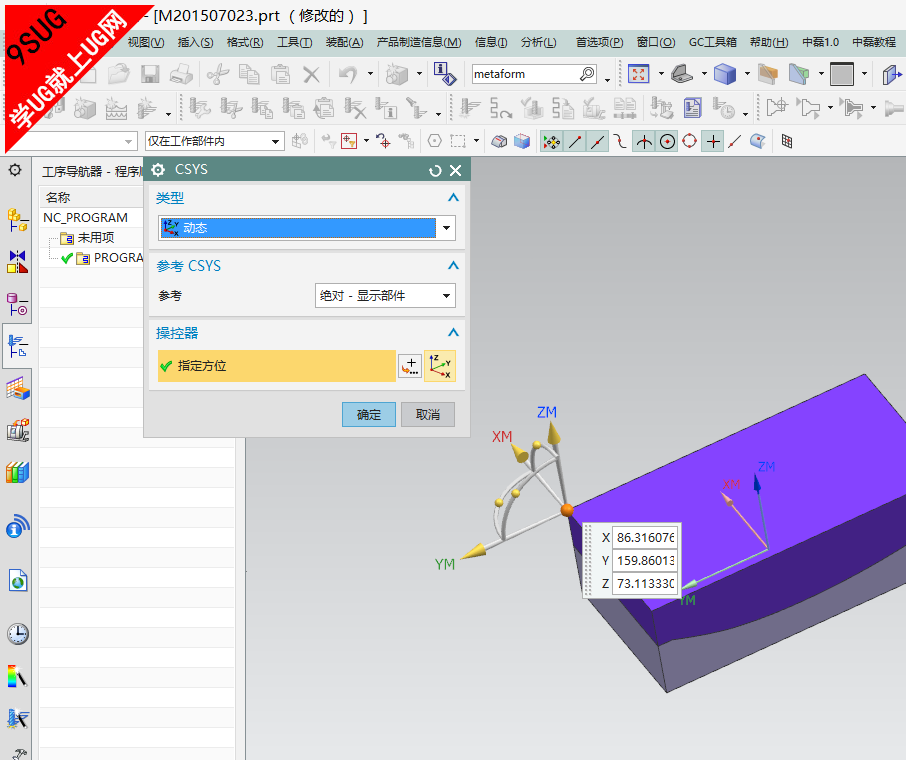

• 在 MCS 对话框，单击机床坐标系组中的 CSYS 对话框 。
• 在 CSYS 对话框中，单击动态 。
• 在图形窗口中，使用 MCS 上的手柄将 MCS 旋转或移动到正确的位置。
• 完成后单击确定。
  返回到 MCS 对话框。

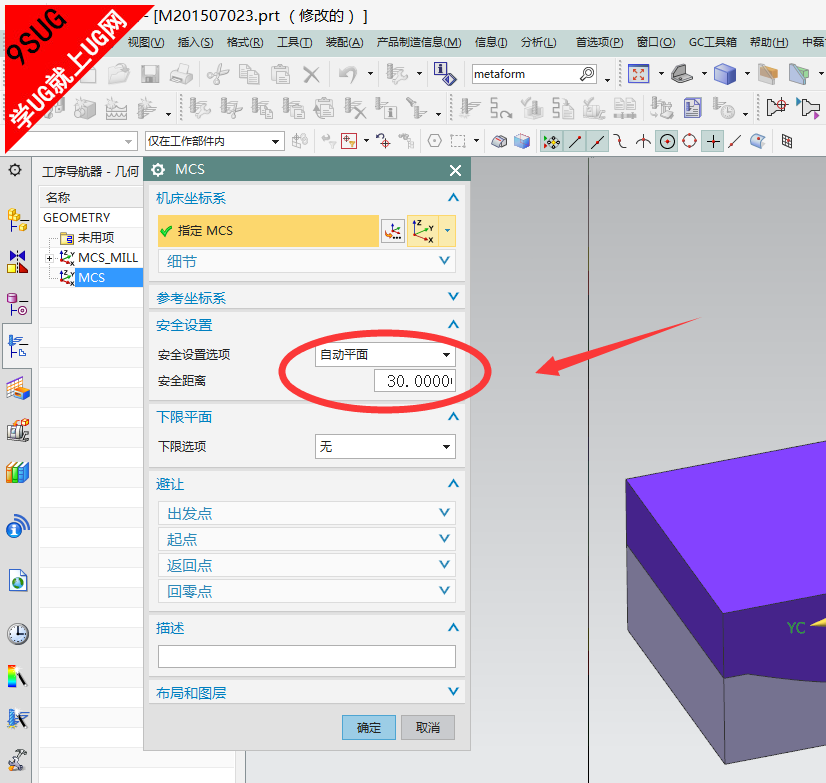

  MCS安全平面


• 在安全设置组中，执行以下操作：


  • 选择平面作为安全设置选项。
  • 单击 指定安全平面。


• 在平面构造器对话框，为安全平面定义安全位置，必要时，输入偏置距离。
•

  以下图形显示了在毛坯余量上方 0.500 偏置距离处创建的一个指定的安全平面。

  MCS坐标系


• 单击确定以保存并关闭对话框。
• 在 MCS 对话框中，单击确定。
