UGNX10.0装配教程－抑制和取消抑制组件；抑制组件时，NX 会忽略这些组件及其子组件的多个装配功能，而隐藏或未加载的组件使用了这些功能，例如零件明细表中的数量计数。如果要使装配将某些组件视为不存在，但尚未准备从数据库中删除这些组件，则抑制非常有用。

UGNX10.0装配教程

可使用命令或表达式（表达式: 用于定义特征或组件的特性的算术或条件公式。公式可以包含变量、函数、数字、运算符、符号及其他表达式名称的组合。关于更多信息，请参见建模帮助。）控制组件的抑制状态。

通过命令	使用抑制组件和取消抑制组件命令来直接抑制或取消抑制选定组件。但无法对通过表达式控制抑制状态的组件使用这些命令。
通过表达式	使用抑制命令或编辑抑制状态命令来指定表达式，以控制应用该表达式的组件的抑制状态。将表达式值设置为零后，组件将受到抑制。将表达式值设置为其他值后，将取消对组件的抑制。

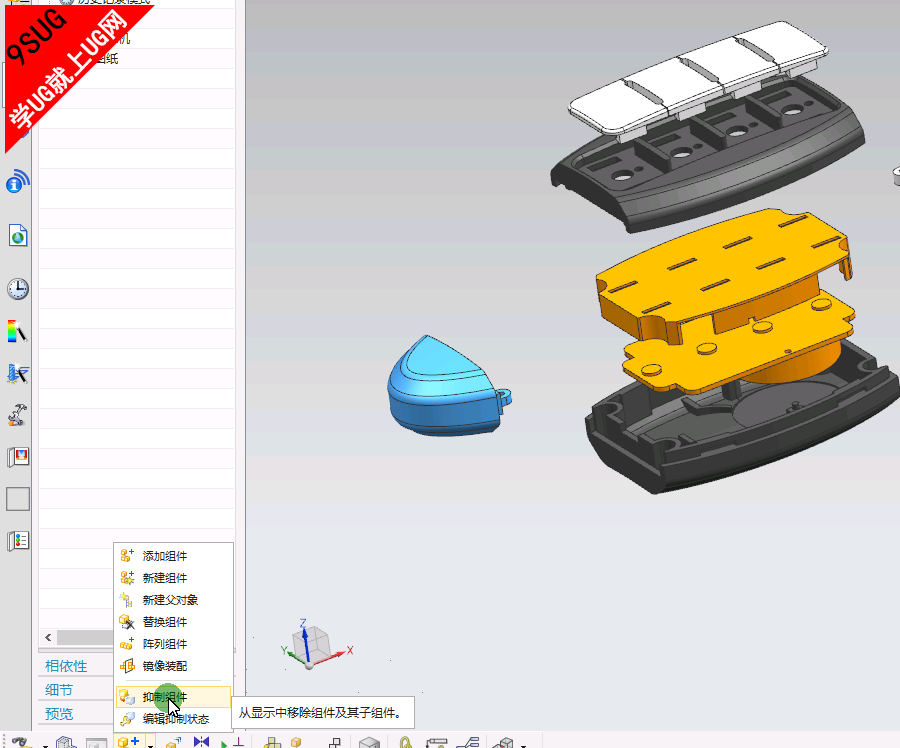

组件没有被抑制的玩具直升机下载	桨叶被抑制的玩具直升机

被抑制的组件具有以下行为。

• 被抑制的组件的子项同样会受到抑制。
• 当某一组件包含抑制表达式时，可将该表达式与其他表达式相关联，以便在组件的抑制状态更改时，同时创建其他更改。
• 可使组件的抑制状态特定于装配布置（装配布置: 为装配中的一个或多个组件或子装配提供备选位置。可以根据需要创建多个布置。关于更多信息，请参见装配帮助。）或控制父部件。例如，可指定在某一布置中抑制组件，但在其他布置中取消抑制该组件。
• 当抑制多个组件时，这些组件可来自装配的不同级别和子装配。
• 抑制某个已加载的组件并不会将其卸载。
• 依赖于被抑制的组件的装配约束和链接几何体在取消抑制该组件之前不会更新。



位于何处？

抑制组件和取消抑制组件

应用模块	装配
命令查找器	抑制组件或取消抑制组件

抑制和编辑抑制状态

应用模块	装配
命令查找器	编辑抑制状态
装配导航器	右键单击组件或子装配节点→抑制
图形窗口	右键单击组件→抑制
