UGNX10.0编程教程－创建几何体组教程，在几何体组下，其包括了MCS坐标、要加工部件区域、边界、材料等选项，其标准定义如下：

几何体组－UG10.0编程教程

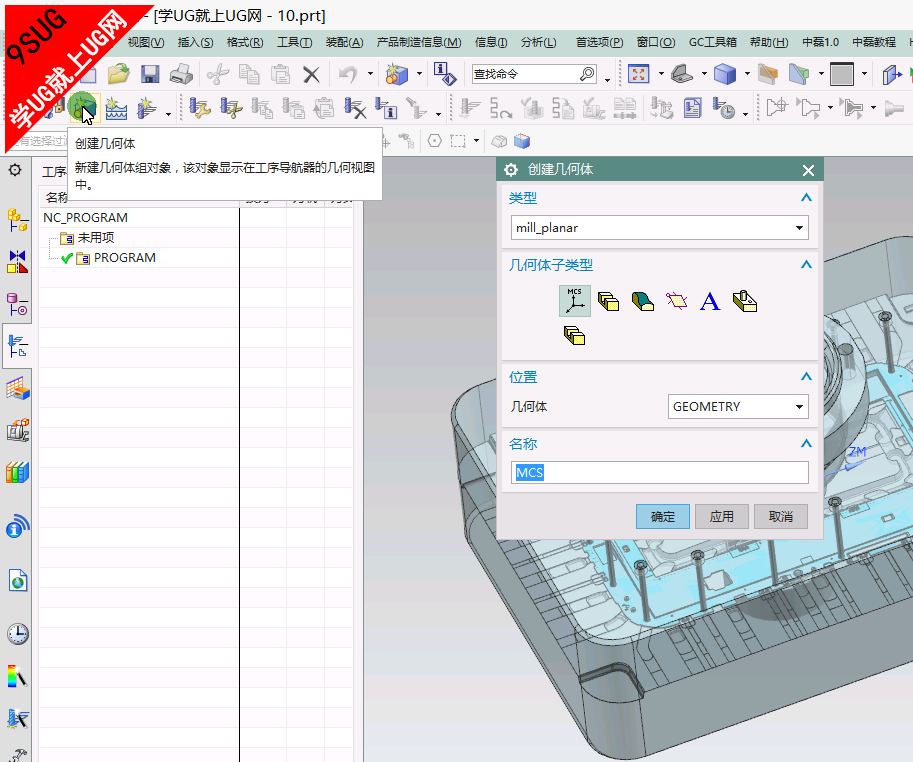

使用创建几何体 命令可定义：

• 机床坐标系 (MCS) 父组。可以指定位置、方位、装夹偏置、安全平面和刀轴信息。
• 部件上要加工的区域。
• 不必加工的区域，例如夹具和装夹。
• 刀具空间范围的边界。
• 部件材料，用来计算加工数据，例如进给率和速度。



在几何体父项中指定几何体时，层次结构中的所有工序将继承该几何体。您不必重复选择几何体。在几何体父组中，您还可以：

• 添加余量以便将刀具定位到远离部件、毛坯、检查或修剪几何体的位置。
• 保存布局/图层设置。
• 使用一个或多个选择目标规则让选择保持最新状态。



几何体组可能包含其他几何体组和切削工序。例如，MILL_GEOM 组可能包含一个 MILL_AREA 组，而该 MILL_AREA 组可能包含几个工序。这些工序将从 MILL_AREA 和 MILL_GEOM 组继承部件几何体。并非所有的工序都可放在所有的几何体组中，因为不同的工序继承不同的几何体类型。例如，铣削工序无法继承车几何体父组。

在工序导航器的几何视图中，所有包含相同几何体父项的工序都会显示在几何体组下方。

•



注释	您可以在工序中显示从父几何体继承的几何体，但无法覆盖这些几何体选择。从父组继承几何体时，该几何体类型的指定按钮处于非活动状态。

位于何处？

应用模块	加工
命令查找器	创建几何体
对话框中的位置	[工序] 对话框→几何体组
