变形组件｜UG10.0装配教程｜学UG就上UG网

就上UG网学UG：
UGNX10.0装配教程－变形组件；使用变形组件命令可以重新改变装配中的可变形组件的形状。

可变形组件有以下特性：

• 形状由装配定义。
• 在不同的装配中可以有不同的形状。
• 可以在同一个装配中以不同的形状多次使用。



装配导航器的形状列中的图标表示装配中已变形的组件，以及可变形但仍保留默认形状的组件。

在显示装配中已变形

未变形的组件

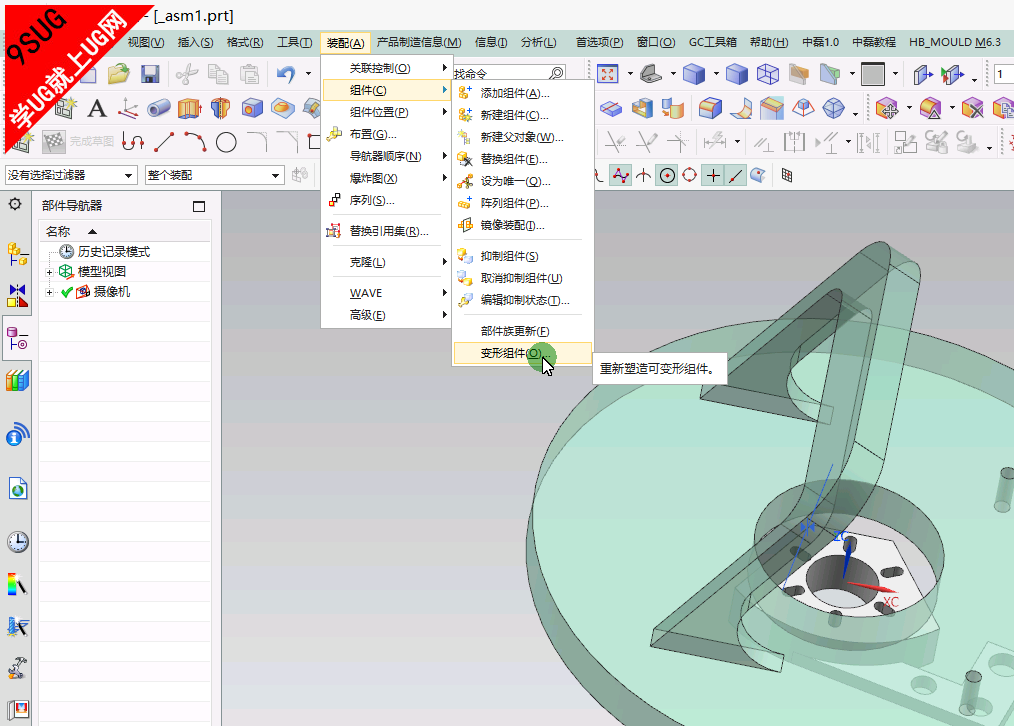

UGNX10.0变形组件

UGNX11.0变形组件对话框:

选项	描述
装配层列表	显示可放置变形的装配层或子装配层。
变形	显示变形名称。
创建	在选定的装配层没有组件的变形定义时可用。 您可以为定义可变形部件向导指定的组件定义新形状。 注释 没有为选定的装配层定义要使用的形状时，此选项十分有用。
编辑	允许您编辑可变形组件的输入参数。
删除	当选定的变形所在的装配层被选中时可用。 从装配中删除变形。
更新	更新选定的已过时可变形组件。 注释 如果过时的可变形组件也在一个或多个更高级别的子装配中变形，则无法更新该组件。在这种情况下，必须手工删除变形组件，并在其所处的级别上重新创建该组件。
信息	显示有关选定装配层上变形的信息。
