UGNX10.0装配教程－镜像组件操作范例，将通过一个实例，来讲述在NX10.0装配中，如何使用镜像功能来完称对称组件的装配；

NX10.0镜像装配操作范例：

• 选择装配选项卡→组件组→镜像装配 。
  镜像装配向导欢迎页面打开。
• 单击下一步。
  显示选择组件页。

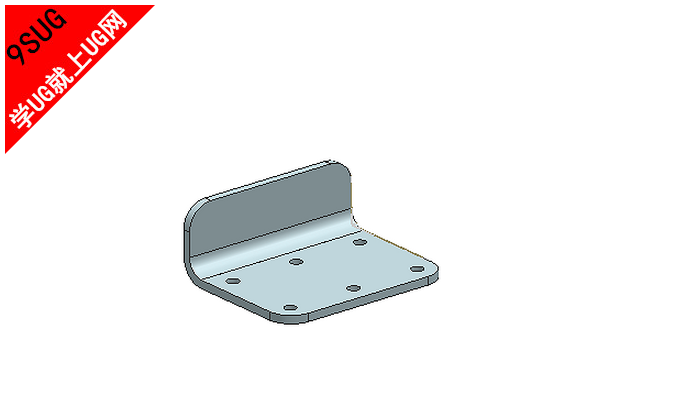

• 选择要镜像的组件并单击下一步。

  镜像组件－UG10.0教程


  组件必须是工作装配的子项。
  显示选择平面页。

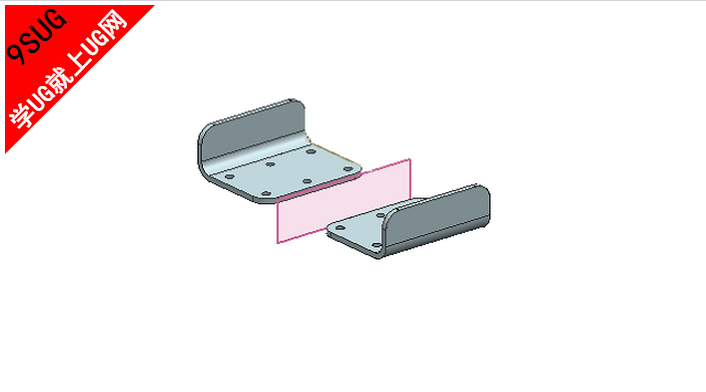

• 选择现有平面或单击创建基准平面 ，以创建一个基准平面。

  装配零件－UG11.0装配教程


• 单击下一步。
  显示命名策略页。如果没有组件使用镜像几何体类型，则可以单击完成。否则，请继续执行下一步。
• 指定要用于这些对侧部件的命名规则，并指定这些部件的目录规则。
  您可以为源部件名添加前缀或后缀，或替换原始名称中的字符串。
• 单击下一步。
  显示镜像设置页。在右侧面板中列出选定的组件。
• （可选）为每个组件选择不同的镜像类型。在右侧面板中，从组件列表中选择一个组件，并单击以下任何一项：


  • 单击关联镜像 ，以创建组件的关联相反端版本，并创建新部件。
  • 单击非关联镜像 ，以创建组件的非关联相反端版本，并创建新部件。
  • 单击排除 以排除所选组件。


  重用和重定位是默认镜像类型。
• 单击下一步。
  镜像的组件显示在图形窗口中。显示镜像检查页。
• （可选）在完成操作之前进行更正。可执行以下任何操作：


  • 单击循环重定位解算方案 ，以循环使用重用和重定位的选项。
  • 将组件的镜像类型从重用和重定位改为关联镜像或非关联镜像。

    UG10.0镜像－零件组装


  • 选择组件并单击排除 。


• 单击下一步或完成。
  将显示命名新部件文件页面。
  要更改新镜像部件的名称、文件夹或属性，请执行以下操作：


  • 单击使用按钮命名镜像部件并设置属性 ，以打开命名部件，并查看应用于要重命名的部件列表中新的另一侧部件的向导名称。
  • 在名称列中选择名称，以便进行更改。
  • 在名称和位置组的名称框中，指定新的唯一名称。

    注释	在 Teamcenter 环境中，双击对象名称列中的对象，然后在编辑对话框中更改该名称。

  • 在文件夹框中，指定新文件夹。
  • 单击确定。



  注释	在 Teamcenter 环境中，还可以指派以下值： 次要属性 备选 ID 项目 文件夹

• 单击完成。

  注释	在 Teamcenter 环境中，属性必须完全指定，如完全指定列 中所示
