UGNX10.0装配教程－使用无关组件替换组件教程：本示例将展示在UG11.0中如何使用无关组件替换组件，同时保持装配约束。在本示例中，原始带轮是使用引用曲轴和带轮中圆形边的同心约束来定位的。

UG10装配教程

尽管替换带轮与原始带轮的外观类似，但这两种带轮并不是从同一源部件中派生的。它们彼此不相关，且具有不同的 UID。

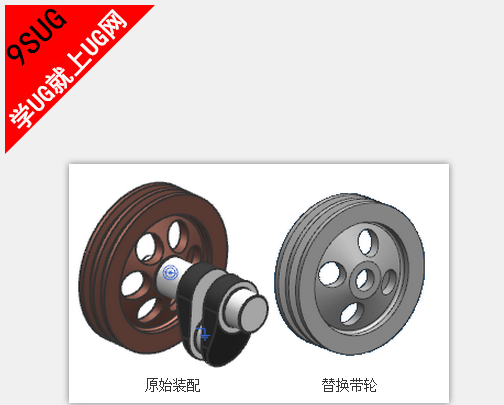

原始装配	替换带轮

• 在原始带轮中，对由同心约束引用的边进行命名。


  • 右键单击引用边并选择属性。

  • 在边属性对话框中，单击常规选项卡。
  • 在名称组的名称框中，输入 constrain 等名称。
  • 单击确定。


• 在替换带轮中，为等效的边指定相同的名称。



  现在，NX 可以识别替换带轮中的哪条边将由装配约束引用。
• 右键单击原始带轮并选择替换组件。
• 在替换组件对话框的替换件组中，选择替换带轮。
• 在设置组中，确保选中维持关系复选框。
• 单击确定。
  现在，装配中将显示替换带轮。




这项技术对于快速更换大量相似部件尤为有用。替换组件命令使用关联装配约束立即定位替换组件。
