修剪曲线如何修剪圆？UG10教程-学UG就上UG网

就上UG网学UG：
UGNX10.0教程－使用修剪曲线修剪圆案例：

UG11.0

UGNX10.0裁剪曲线之修剪圆：

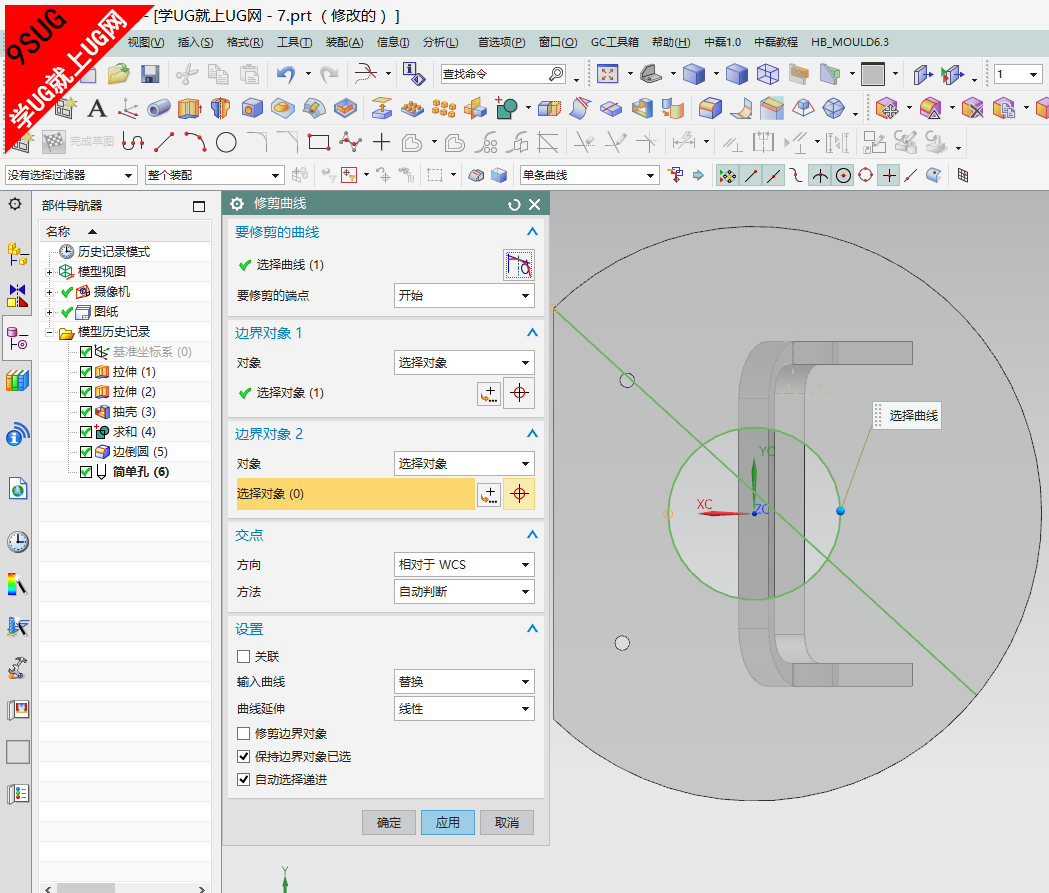

当使用单个边界对象修剪圆时，它们从曲线的端点往后修剪，如下图所示。

圆的端点

注释	当选择圆时，一个椭圆表明在其端点位置。

修剪单个圆的两个部分

之前	修剪第一部分后	修剪另一部分之后
将曲线延伸段选项设为无，使您能够修剪出一个圆的两个单独的部分。将曲线延伸段设置为任意其他选项（自然、线性或圆弧），则会将要修剪的圆弧视为完整的圆。 选择第一个边界对象时所在的点 选择要修剪的圆时所在的点 选择第二个边界对象时所在的点	要修剪出圆的第一部分，在一组交点附近选择边界对象，并设置自动判断的交点法。下图显示了结果。 选择要修剪的圆时所在的点，并使用了上例中显示的相同边界对象。	在修剪另一部分之前，将曲线延伸段选项设为无，并如上面所示选择要修剪的线串。下图显示了结果。

UGNX12.0修剪曲线出错消息:

如果找不到第一个相交点，则会显示以下出错消息：

First Intersection Point Not Found

同样地，如果找不到第二个相交点，则会显示以下出错消息：

Second Intersection Point Not Found

编辑特征或草图时，会出现以下出错消息：不能选择时间戳记晚于正在编辑的修剪曲线特征或草图的数据。

First bounding object has a later time stamp than feature/sketch being edited. Second bounding object has a later time stamp than feature/sketch being edited. String to trim has a later time stamp than feature/sketch being edited. First datum axis has a later time stamp than feature/sketch being edited. Second datum axis has a later time stamp than feature/sketch being edited.

如果定义的线串之一不能形成一条曲线或边缘的连续集，则会出现以下出错消息。

First bounding string is not continuous. Second bounding string is not continuous. String to trim is not continuous.

如果选择“指定矢量”选择步骤下的“曲线平面”选项来定义修剪视图，并且相应的线串不是平面的，则会显示以下出错消息。

First bounding string is not planar. Second bounding string is not planar. String to trim is not planar.

如果选择了“指定矢量”选择步骤下的“曲线平面”选项，且由线串定义的平面不是等同的，则会显示以下出错消息。

First bounding string plane and string to trim plane is not equal. Second bounding string plane and string to trim plane is not equal.

这些出错消息反映了草图制作中的当前限制，即如果选择了非关联的选项，则一次只能修剪一条曲线。这包括边界曲线和要修剪曲线的线串。

Can only trim single curve at this time. Can only trim single first bounding curve at this time. Can only trim single second bounding curve at this time.

在绘制草图过程中，修剪镜像对象时，所有对象都必须镜像。

Bounding objects must be mirrored.

在绘制草图过程中，修剪镜像曲线时出错。

Unable to trim mirrored curves.

在绘制草图过程中，修剪其中一条曲线时出错。

Unable to trim.

如果有一条线性线串，则圆形选项不能用于延伸线串。

Cannot extend string to trim with the circular option. Cannot extend first bounding string with the circular option. Cannot extend second bounding string with the circular option.
