UGNX10.0教程－如何用修剪曲线来延长曲线：

UG10.0教程

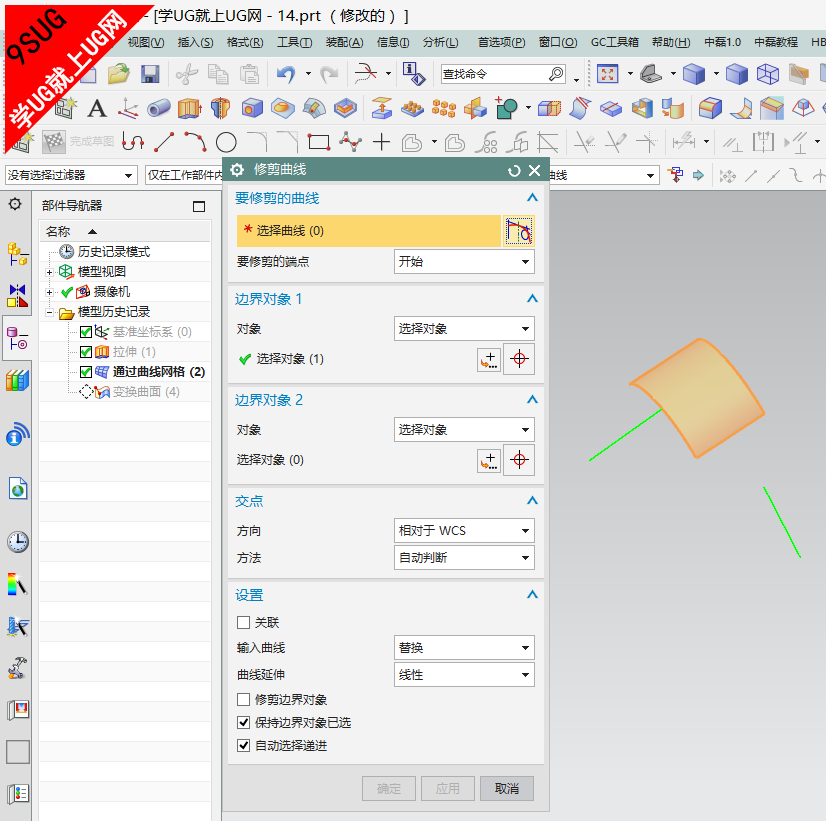

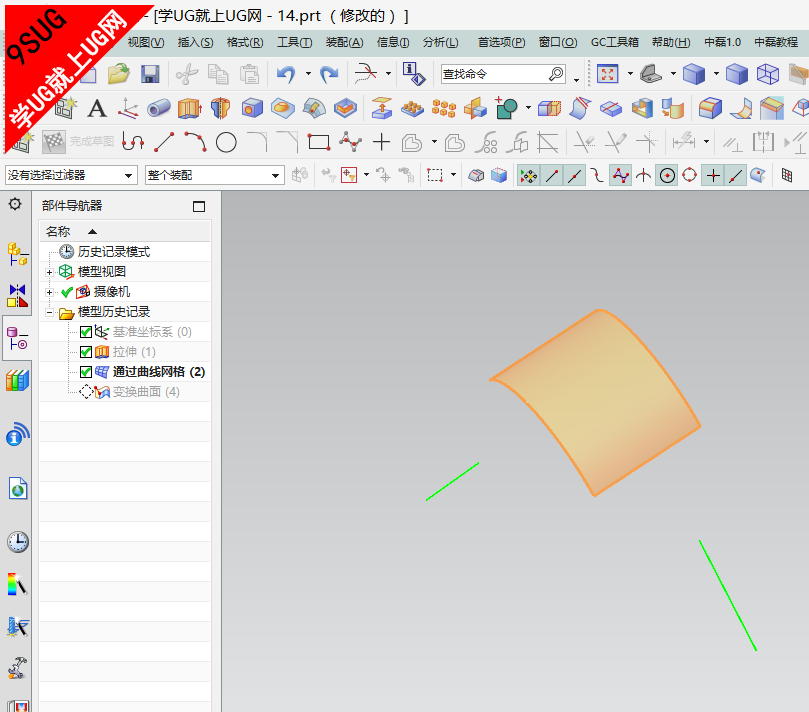

经过使用修剪曲线命令，得到的UG10.0曲线延长到曲面上了；（先绘制一张曲面和一条曲线，然后使用修剪曲线命令，前提是曲线与曲面要相交或相冰交于其延长线上）

UG11.0教程

UGNX11.0教程修剪和延伸选项：

样条延伸

延伸样条时，可以在修剪曲线对话框中定义线性或圆形延伸：

线性：将样条从任一端点延伸到边界对象，样条的延伸部分为线性的。延伸线和曲线在公共端点处的斜率相等。

圆形： 将样条从其端点延伸到边界对象，样条的延伸部分为圆形的。圆位于曲线端点处的切线和法线构成的平面上。

曲率中心和圆心

圆位于此法向上的曲线端点处

圆所在平面上的切线

圆的端点

注释	如果曲线不是样条且没有选择无延伸选项，则会使用自然延伸选项。 如果样条的延伸未形成真正的交点，则不会延伸样条，并且修剪将出现在离原始样条最近的位置。

如果使用两个边界对象修剪非周期性样条，则如有必要，会延伸两个端点以便与边界对象相交，且边界对象之间的部分在修剪后被保留。如果不需要延伸，则包含选中点的部分将被删除。

延伸和投影曲线

两条曲线的交点就是曲线实际相遇的点。但如果曲线没有相遇，则可延伸曲线直到它们相遇来确定交点，如下图所示。

直线与曲线的延伸交点

延伸的曲线

当两个选定曲线不共面时，则将第二条选定曲线沿视图法向或指定的矢量方向进行投影，直到它与第一条选定曲线在所计算的交点处相交。

如果把曲线延伸和/或投影，但曲线仍没有相交，则不能进行修剪。

尝试将面与曲线相交时，仅在曲线的延伸会与面相交时才会延伸曲线。

之前	之后
选定的面 选定曲线 1 与面相交 选定曲线 2 与面相交	曲线 1 被延伸，因为其延伸段与面相交 曲线 2 不延伸，因为其延伸段（以虚线显示）不与面相交。
