UGNX10.0制图首选项设置教程－文本附加文本首选项设置教程：

UG11

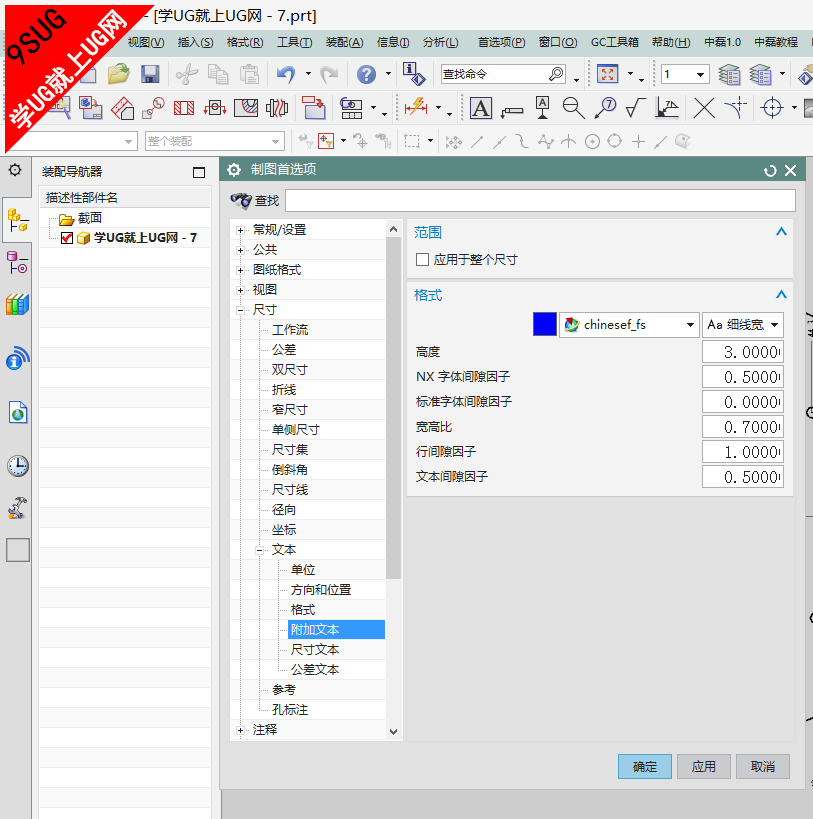

UGNX11.0文本附加文本首选项:

范围
应用于整个尺寸	如果设置该选项，对颜色、线型、宽度、高度、间隙因子和宽高比设置的任何更改将立刻应用至所有尺寸文本。不需要单击应用按钮。 注释 如果只想将更改应用于尺寸附加文本，则必须首先清除该选项然后进行更改。
文本参数
颜色、线型、宽度	设置附加文本的颜色、线型和宽度。 注释 要查看图形窗口中的宽度更改，请确保可视化首选项对话框中直线选项卡上部件设置组中的显示线宽复选框已选中。 另外，如果可视化首选项对话框中颜色/字体选项卡上图纸部件设置组中的单色显示已选中，则请确保显示线宽复选框也已选中。 如果未设置显示线宽，则所有对象将以 0.13 毫米宽度显示。
高度	控制字符文本高度（以英寸或毫米为单位，具体视部件的单位类型而定）。
NX 字体间隙因子	控制文本字符串中的 NX 字符间距，其给定值为当前字体的字符间距的倍数。
标准字体间隙因子	控制文本字符串中的标准字符间距，其给定值为当前字体的字符间距的倍数。
宽高比	控制文本宽度与文本高度之比。
行间隙因子	控制文本上一行的底线与文本下一行的大写顶线之间的竖直距离，其给定值为当前字体的标准间距的倍数。
文本间隙因子	控制附加文本与附加文本左右两侧的尺寸文本之间的距离。间距等于字体大小乘以文本框中指定的值。
