UGNX10.0建模教程－如何编辑曲线参数：

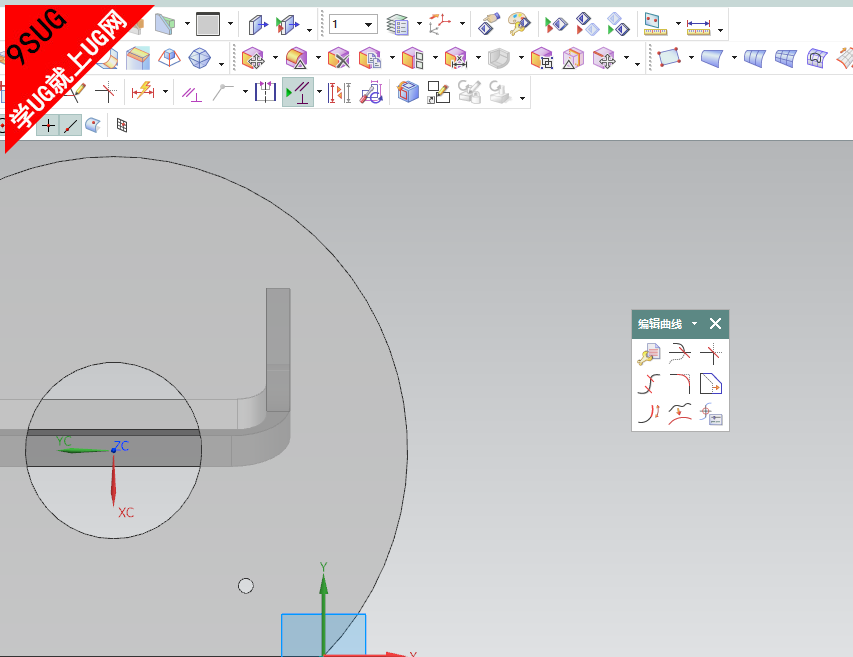

UG编辑曲线教程

UGNX10.0编辑曲线参数:

使用编辑曲线参数，可在适合选定曲线的类型的创建对话框中编辑曲线。

步骤如下：单击编辑曲线参数 ，然后选择要编辑的曲线。

选定的曲线	对话框信息
直线（不管以前是如何创建的）	请参见直线的创建 注释 如果直线不是关联的，对话框标题为非关联直线。
圆弧或圆（不管以前是如何创建的）	请参见圆弧/圆的创建 注释 如果圆弧或圆不是关联的，对话框标题为非关联圆弧/圆。
样条	请参见“艺术外观样条”
艺术样条	请参见艺术样条
椭圆	请参见编辑椭圆

UGNX11.0编辑曲线种类：

全部（原有的）下的选项可供您使用 NX 7.5之前版本中的对话框来修改现有的非关联曲线。

注释	全部（原有的）仅在通过以下方式将其添加到某个菜单中后才可用：选择菜单→定制→命令或从命令查找器中选择添加到菜单。

可以使用“选择步骤”对话框编辑多种曲线类型，该对话框和创建曲线时使用的对话框相似。这些类型曲线的创建和编辑在文档的相同章节（例如，请参见“偏置曲线”和“缠绕/展开曲线”）中讲述。

全部（原有的）选项可打开一个对话框，其中包含所有非关联的编辑曲线功能。

针对非关联曲线的编辑曲线（全部）对话框选项
	编辑曲线参数 - 用于编辑大多数类型的曲线的参数（即，定义数据）。
	修剪曲线 - 根据选中的边界实体（曲线、边、平面、面、点或光标位置）和选中用于修剪的曲线来调整曲线（直线、圆弧、二次曲线或样条）的端点。
	修剪拐角 - 修剪两条曲线至其交点，从而形成拐角。
	分割曲线 - 将曲线分割为一连串类似的段。
	编辑圆角 - 用于编辑现有圆角。
	拉长曲线 - 用于在拉长或收缩选中对象的同时移动几何对象。
	曲线长度 - 通过给定曲线长度增量修剪或延伸曲线，或根据曲线总长修剪或延伸曲线。
	光顺样条 - 自动移除 B 样条曲率属性中的瑕疵。
点方法	用于更改直线端点的位置。“点方法”选项用于指定相对于现有几何体的点，也可以通过指定光标位置或使用“点构造器”进行。某些情况下，应使用捕捉点工具而不是“点方法”选项。
编辑圆弧/圆，通过	可以用两种方法编辑圆弧或圆：通过编辑其参数，或通过拖动圆弧或圆。
补弧	用于创建现有圆弧的补弧。
显示原始样条	如果正在编辑样条，此选项用于在编辑过程中显示原始样条以作比较。
编辑关联曲线	“根据参数”用于在保留曲线关联性的同时对其进行编辑。 “按原先的”打断了曲线和其原先定义数据之间的关联性（您会收到一条警告）。
弧长修剪方法	总长 - 用此方法按圆弧总长度延伸或修剪曲线。圆弧总长度是指沿着曲线的精确路径从曲线的起点到终点的距离。 增量 - 用此方法按给定的弧长增量修剪曲线。弧长增量是指用于从原始曲线延伸或修剪的长度。 此选项也位于编辑曲线长度之下。
弧长	用于输入一个值作为修剪过的或延伸的圆弧的长度。
更新	在对曲线进行编辑后使用此选项更新模型，而不退出“编辑曲线”对话框。

单击以下主题，获取编辑非关联曲线的更多信息：

编辑直线

编辑圆弧或圆

编辑椭圆

编辑样条

使用菜单→编辑→变换更改关联曲线或非关联曲线的位置。可是，有些功能（比如，复制）会把相关的曲线及与其关联的几何体之间的关系移除。在很多情况下，如果变换过程中发生上述情况，系统将对您发出警告。对于复制操作或圆形/矩形实例阵列之类的情况，将不会发出警告。

编辑关联曲线

要编辑关联（特征）曲线，在以下任一位置选择该曲线：

• 图形窗口，然后按“MB3 →编辑参数”
• 部件导航器，然后按“MB3 →编辑参数”
• “编辑→特征”对话框列表



关于关联曲线的更多信息，请参见编辑曲线参数。

UGNX11.0编辑曲线参数（原有的）：

此选项可编辑大多数类型的曲线。当此图标处于活动状态时，选择一条曲线，则此类曲线将自动进入编辑模式。

注释	参数（原有的）仅在通过以下方式将其或全部（原有的）添加到某个菜单中后才可用：选择菜单→定制→命令或从命令查找器中选择添加到菜单。

“编辑曲线参数（原有）”对话框包含以下选项：

编辑曲线参数（原有）对话框选项
点方法	用于更改直线端点的位置。“点方法”选项用于指定相对于现有几何体的点，也可以通过指定光标位置或使用“点构造器”进行。
编辑圆弧/圆方法	可以用两种方法编辑圆弧或圆：通过编辑其参数，或通过拖动圆弧或圆。
补弧	用于创建现有圆弧的补弧。
显示原始样条	如果正在编辑样条，此选项用于在编辑过程中显示原始样条以作比较。
编辑关联曲线	“根据参数”用于在保留曲线关联性的同时对其进行编辑。 “按原先的”打断了曲线和其原先定义数据之间的关联性（您会收到一条警告）。
更新	在对曲线进行编辑后可以使用此选项更新模型，而不退出“编辑曲线”对话框。
