UGNX10.0制图首选项设置教程－文本单位首选项设置教程：

UGNX10.0制图教程

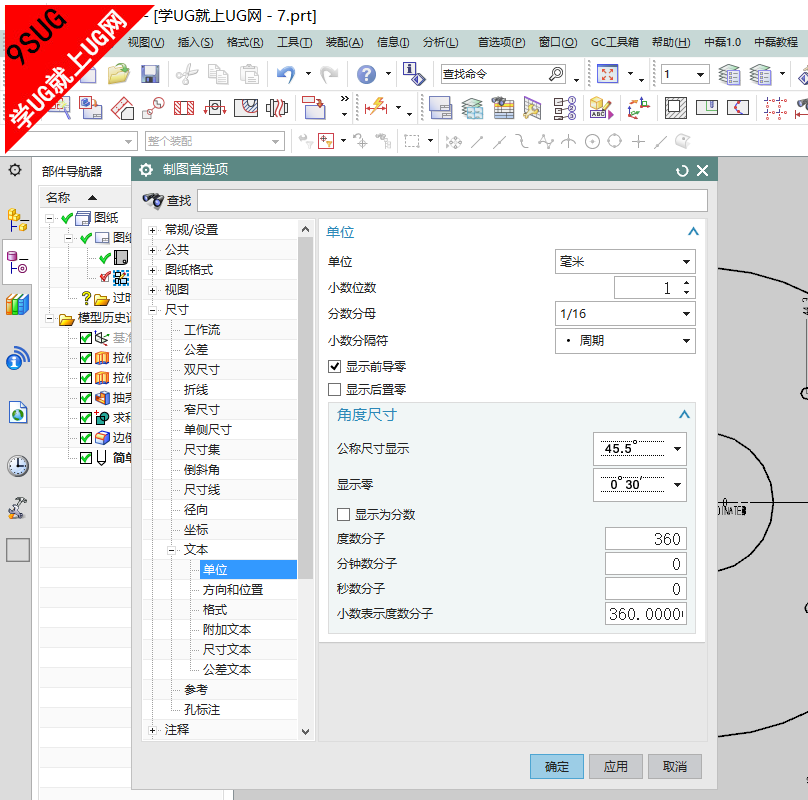

UGNX10.0文本单位首选项:

单位
单位	设置主尺寸的测量单位。 注释 如果选择结构英尺/英寸或工程英尺/英寸，尺寸将自动以分数文本格式显示。设置为工程英尺/英寸时，任何大于 72 英寸的测量值都将转换为英尺和英寸的组合形式。 主尺寸单位设置为英寸 主尺寸单位设置为工程英尺-英寸
小数位数	指定主尺寸值的精度（0 到 6 位）。
分数精度	指定以分数单位显示的主尺寸的分数精度。
小数分隔符	用于将尺寸标注小数点字符的显示设置为句点或逗号。逗号选项仅对具有公制度量单位（米或毫米）的尺寸标注有效。
显示前导零	显示线性尺寸和分数角度尺寸的前导零。
显示后置零	显示线性尺寸和分数角度尺寸的结尾零。
角度尺寸	设置角度尺寸的显示。 公称尺寸显示 设置主角度尺寸的显示。 分数度数以分数格式显示角度度数。 度，分以度和分的格式显示角度。分数测量值大于 30 秒的角度向上舍入为最接近的分数。分数测量值小于等于 30 秒的角度向下舍入。 度，分，秒以度、分和秒格式显示角度。 整数度数将角度舍入到最近的整数度数。如果角度的分数部分小于等于 30 分（例如 53.50），NX 就会向下舍入（例如 53）。如果角度的分数部分大于 30 分（例如 53.51），NX 就会向上舍入（例如 54）。 零显示 允许抑制或显示角度尺寸零。 显示角度中所有的零将显示所有零。例如，0 度 0 分 0 秒显示为 0° 0’0”。 抑制角度前导零只抑制前导零的显示。例如，0° 0' 45" 显示为 45"。 抑制角度任意零将抑制前导、后置或中间的零。例如，0° 15' 0" 显示为 15'，45° 0' 15" 显示为 45 15"。 抑制角度后置零只抑制后置零的显示。例如，0° 15’0” 显示为 0° 15’。 显示为分数 将角度尺寸显示为分数值。 为适用的分子选项输入的值用作分子，显示尺寸的分母计算方法是将分子除以测得的角度尺寸值。 如果分母不是整数，则在小数位后显示的数字将由尺寸的精度控制。 分子度数 设置UGNX11.0分数度数的度数值的分子值。如果设置了显示为分数，并且公称尺寸显示设置为度，分、度，分，秒或整数度数时，使用该值。 分子分钟 设置分数度数的分钟值的分子值。如果设置了显示为分数，并且公称尺寸显示设置为度，分或度，分，秒时，使用该值。 分子秒数 设置分数度数的秒数值的分子值。如果设置了显示为分数，并且公称尺寸显示设置为度，分，秒时，使用该值。 小数度数分子 设置分数度数的度数值的分子值。如果设置了显示为分数，并且公称尺寸显示设置为分数度数时，使用该值。
