UGNX10.0装配教程－装配中的部件族成员：

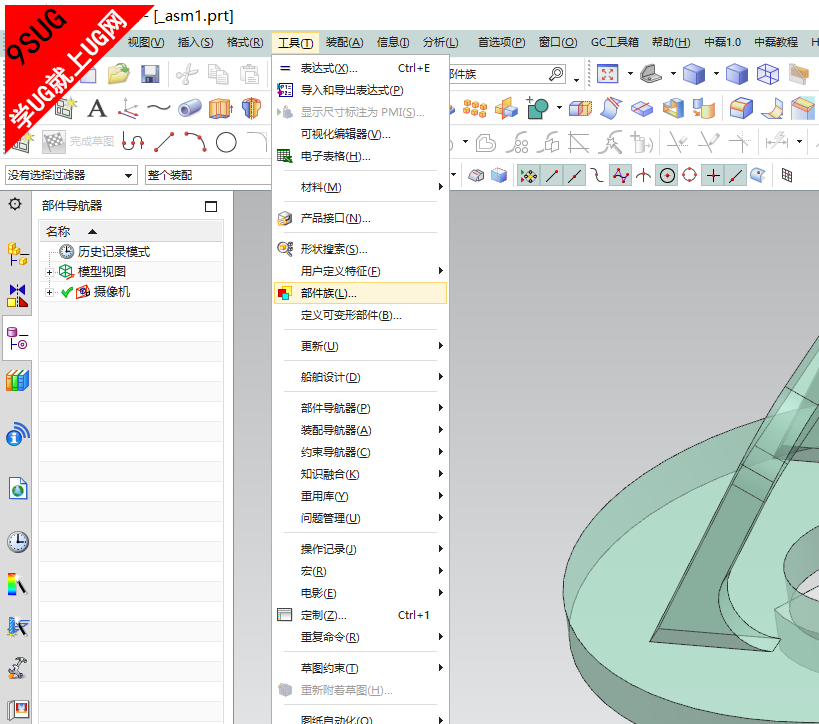

部件族

使用部件族的部件成员是确保装配中组件部件的质量和规范的有效方法。

将部件族模板部件添加到装配作为部件时，将出现选择族成员对话框。

可以按以下方式选择部件族的成员：

• 从匹配成员列表框中选择部件名。
• 在部件名框中键入部件的名称。
• 选择属性并定义准则，以过滤部件族成员并确定符合要求的部件。



可以按以下方式选择部件族的成员： 从匹配成员列表框中选择部件名。 在部件名框中键入部件的名称。 选择属性并定义准则，以过滤部件族成员并确定符合要求的部件。

匹配成员列表框将列出符合准则要求的族成员。当匹配列表逐渐变小时，可以选择要添加的成员，或继续缩小候选准则的范围。

如果准则指定的族成员尚不存在，则 NX 将创建一个新成员，并将其添加到装配中。

如果对部件族成员使用替换组件 ，或右键单击装配导航器中的成员，并选择打开→组件为，也将出现选择族成员对话框。

还可通过以下命令使用准则：

• 部件族报告：选择组件并选择菜单→信息→装配→部件族报告。
• 在组件属性对话框的参数选项卡上的更新按钮。



注意	避免创建嵌套的部件族：即，包含组件的部件族成员或模板也是部件族模板或成员。在不同级别的嵌套成员之间进行链接可能导致更新问题。

UGNX11.0装配教程－选择族成员对话框：

选项	描述
族属性	列出属性，这些属性对应于模板部件的部件族电子表格中的列。 允许您选择族属性作为准则，以选择最符合装配要求的部件族成员。
准则	显示为准则指定的选定属性的名称。 可供使用以下各项进一步定义准则： 表达式；例如：指定值的范围或将准则关联到另一个参数。 部件间表达式，将准则链接到另一个部件。 准则框中的信息更改时，匹配成员列表会更新为仅包含符合要求的族成员。
清除所有准则	清除准则框。
有效值	列出当前准则或选定族属性的所有有效值。 允许您从列表框中选择特定的有效值。 选择一个有效值后，其他所有值将移到不是有效的值列表中。
不是有效的值	列出对当前准则无效的值。
匹配成员	列出符合当前准则的部件族成员。
部件名	设置部件族成员的部件名称。 不必使用选择准则。
选择模板	将模板部件而非其部件族成员之一添加到装配中。

UGNX11.0教程－部件族成员添加到装配：

本示例将展示如何用UG10.0将部件族成员的单个实例添加到装配，并在所选原点上定位组件。

• 确保添加组件时预览装配首选项处于活动状态。


  • 选择文件选项卡→首选项→装配。
  • 在装配首选项对话框中，确保选中添加组件时预览复选框。


• 选择装配选项卡→组件组→添加 。
• 在添加组件对话框中，选择部件族模板部件。
  分段视图变为工作视图，并显示模板部件。

• 在重复组中，确保数量框显示的值为 1。
• 在放置组中，从定位列表中选择选择原点。
• 确保分散复选框已清除。
• 在复制组中，确保从多重添加列表中选择无。
• 在设置组中，从引用集列表中选择引用集类型。
• 从图层选项列表中选择工作。
• 单击确定。
  此时出现选择族成员对话框。
• 在选择族成员对话框中，从匹配成员列表中选择成员部件。

  提示	即使您已知道部件名，可能也希望指定准则，以便将来可使用报告和更新机制。这有助于捕获设计意图。

• 如果要指定准则以过滤和选择部件族成员，执行以下操作。


  • 在族属性列表框中选择一个属性。
    该属性名出现在准则框中，其可能的值显示在有效值列表框中。
  • （可选）在准则框中键入表达式，或修改表达式。

    提示	任何时候，都可以通过单击清除所有准则来移除所有准则并开始重新定义准则。

  • 从有效值列表框中，选择符合装配要求的值。
    有效值列表包含所选族属性的所有值。

    示例	例如，如果“长度”的有效值为 "8" 和 "12"，则可以选择 "8"。此时，"12" 会移到不是有效的值列表框。匹配成员现在只列出长度属性值为 8 的族成员。

  • 重复此操作，直到定义了所有必要的选择准则。


• 从匹配成员列表框中选择某一个剩余部件。
• 单击确定。
• 指定部件族成员的原点。
