UGNX10.0装配教程－如何添加组件到装配：

UG11.0

• 确保添加组件时预览装配首选项处于活动状态。


  • 选择文件选项卡→首选项→所有首选项→装配。
  • 在装配首选项对话框中，确保选中添加组件时预览复选框。

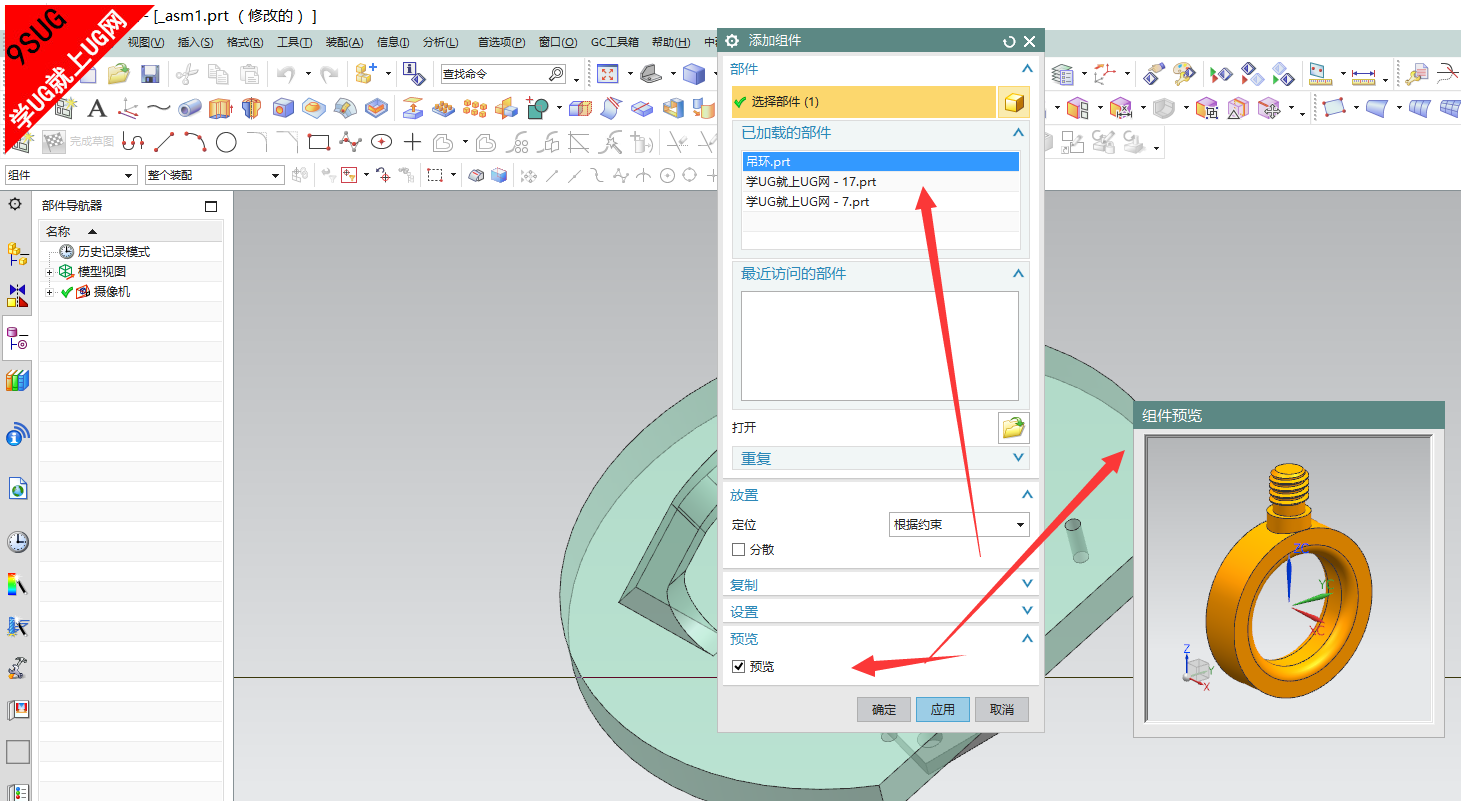

• 选择装配选项卡→组件组→添加 。
• 在添加组件对话框的预览组中，选中预览复选框。
  组件预览窗口将启用。
• 选择一个或多个要添加到装配的部件。
  您可以使用以下任何一种方法选择部件：


  • 在图形窗口或装配导航器中选择组件。
  • 在部件组中，从已加载的部件列表框或最近访问的部件列表框中选择部件。
  • 单击打开 并使用部件名对话框来选择部件。

    注释	如果在文件名框中键入名称，而不是从列表框中选择，则该名称必须包含部件名及其扩展名，例如 .prt。





  组件预览窗口显示要添加的组件。
• 在重复组的数量框中，键入要添加的实例数。
  默认值为 1。
• （可选）在放置组的定位列表中，选择一个定位选项。
• （可选）选中分散复选框以确保多重添加的组件不会在其初始位置处重叠。
• （可选）在复制组的多重添加列表中，选择一个选项。
• （可选）在设置组的名称框中，键入名称以创建与部件名不同的组件名。
• （可选）从引用集列表中，选择引用集以用于添加的组件。
• 从图层选项列表中，选择一个选项以定义组件的位置。
  如果选择按指定的，则在图层框中键入图层号。
• 单击确定或应用。
• 如果绝对原点不是添加的组件的定位方法，则指定位置，移动或约束组件。
• 放置组件后，如果选择了多重添加选项，则可以添加其他实例或定义一个阵列。


  • 对于添加后重复，可以定义一个新位置来添加其他实例。
  • 对于添加后生成阵列，会显示创建组件阵列对话框用于定义阵列。





  UGNX11.0教程部件族成员添加到装配：


  本示例将展示如何将部件族成员的单个实例添加到装配，并在所选原点上定位组件。
  • 确保添加组件时预览装配首选项处于活动状态。


    • 选择文件选项卡→首选项→装配。
    • 在装配首选项对话框中，确保选中添加组件时预览复选框。


  • 选择装配选项卡→组件组→添加 。
  • 在添加组件对话框中，选择部件族模板部件。
    分段视图变为工作视图，并显示模板部件。

  • 在重复组中，确保数量框显示的值为 1。
  • 在放置组中，从定位列表中选择选择原点。
  • 确保分散复选框已清除。
  • 在复制组中，确保从多重添加列表中选择无。
  • 在设置组中，从引用集列表中选择引用集类型。
  • 从图层选项列表中选择工作。
  • 单击确定。
    此时出现选择族成员对话框。
  • 在选择族成员对话框中，从匹配成员列表中选择成员部件。

    提示	即使您已知道部件名，可能也希望指定准则，以便将来可使用报告和更新机制。这有助于捕获设计意图。

  • 如果要指定准则以过滤和选择部件族成员，执行以下操作。


    • 在族属性列表框中选择一个属性。
      该属性名出现在准则框中，其可能的值显示在有效值列表框中。
    • （可选）在准则框中键入表达式，或修改表达式。

      提示	任何时候，都可以通过单击清除所有准则来移除所有准则并开始重新定义准则。

    • 从有效值列表框中，选择符合装配要求的值。
      有效值列表包含所选族属性的所有值。

      示例	例如，如果“长度”的有效值为 "8" 和 "12"，则可以选择 "8"。此时，"12" 会移到不是有效的值列表框。匹配成员现在只列出长度属性值为 8 的族成员。

    • 重复此操作，直到定义了所有必要的选择准则。


  • 从匹配成员列表框中选择某一个剩余部件。
  • 单击确定。
  • 指定部件族成员的原点。
