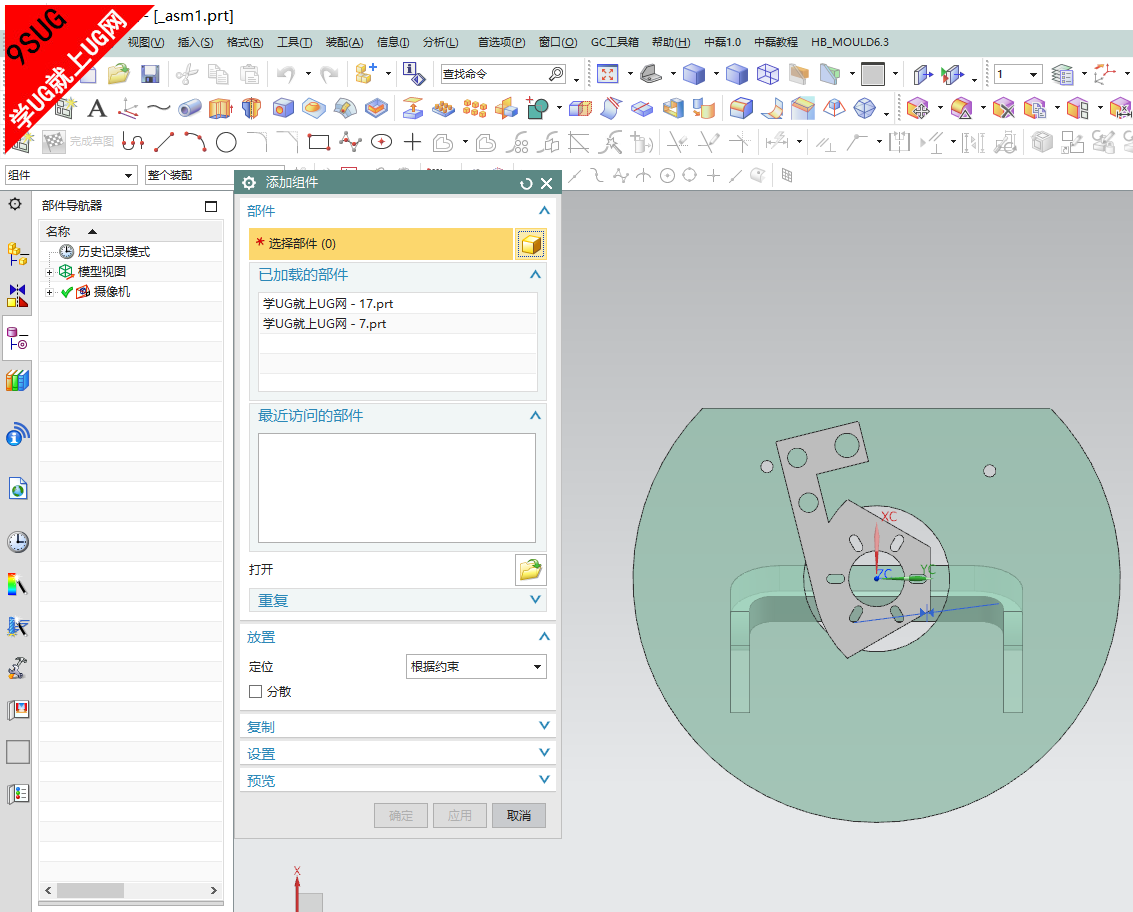

UGNX10.0装配教程－添加组件对话框使用帮助教程：

NX11.0下载

部件组

部件
可供指定要添加到组件中的部件。
选择部件	可供选择要添加到工作部件中的一个或多个部件。 可以从以下位置选择部件： 图形窗口 装配导航器 已加载的部件列表 最近访问的部件列表
已加载的部件	列出当前已加载的部件。
最近访问的部件	列出最近添加的部件。
打开	打开部件名对话框，可供选择要添加到工作部件的一个或多个部件。
重复	数量框 - 设置已添加部件的实例数。

放置组

放置
定位	设置已添加组件的定位方法： 绝对原点 - 将组件放置在绝对点 0, 0, 0 上。 选择原点 - 将组件放置在所选的点上。将显示点对话框用于选择点。 通过约束 - 在指定初始位置之后打开装配约束对话框。 移动 - 用于在定义初始位置之后移动已添加的组件。
分散复选框	选中该复选框后，可自动将组件放置在各个位置，以使组件不重叠。

复制组

复制
多重添加	确定是否要添加多个组件实例： 无 - 仅添加一个组件实例。 添加后重复 - 用于立即添加一个新添加组件的其他实例。 添加后生成阵列 - 用于创建新添加组件的阵列。如果要添加多个组件，则此选项不可用。

设置组

设置
名称	选择单个组件时可用。 用于为要添加的组件指定组件名称。有关详细信息，请参见组件名称。
引用集	设置已添加组件的引用集。
图层选项	设置要向其中添加组件和几何体的图层。 图层选项： 装配中的几何体图层 组件对象图层 新部件中的实际几何体图层 原先的 原先的 工作图层 原先的 工作 工作 工作图层 原先的 按指定的 指定的 指定图层 原先的
图层	当图层选项是按指定的时出现。 设置组件和几何体的图层。

预览组

预览
预览复选框	在装配首选项对话框中选择添加组件时预览复选框时可用。 选中后，以分段视图的方式显示组件预览。

UGNX11.0装配教程－添加组件：

UG11.0

使用添加组件命令可将一个或多个组件部件添加到工作部件。

如果添加部件族模板部件，则显示选择族成员对话框。

您可以：

• 在单次操作中添加所选组件的一个或多个实例。

  注释	同时添加多个组件时，可能要使用分散选项来防止将组件放置在同一位置。

• 选择要在单次操作中添加的多个部件。
• 通过从多重添加列表中选择添加后重复，重复添加操作。
• 通过从多重添加列表中选择添加后生成阵列，创建已添加组件的组件阵列。



也可以通过将组件拖动到 XC-YC 平面添加组件。为此，启用定位于 XC-YC 平面用户默认设置。

提示	要查找用户默认设置，选择文件选项卡→实用工具→用户默认设置，然后单击查找默认设置 。

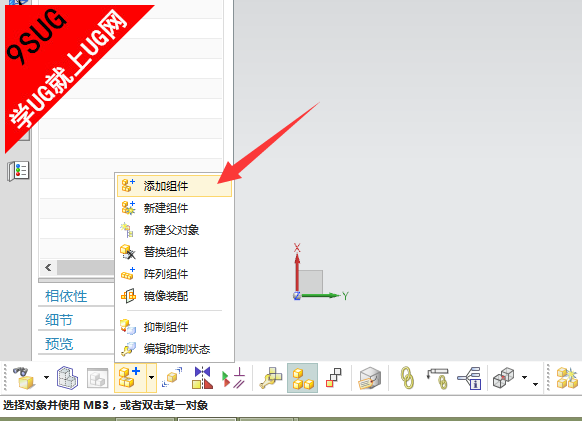

位于何处？

应用模块	装配
命令查找器	添加组件
