UGNX10.0装配教程－装配首选项：

UG10.0

可以设置某些系统首选项，以控制装配功能的特定参数。这些首选项包括装配首选项对话框选项和文件选项卡→首选项→所有首选项→可视化性能→大模型选项卡首选项。

若干首选项的初始设置是由用户默认设置控制的。有关更多信息，请参见定制 NX 帮助。

这些首选项至少在当前会话期间有效。

装配导航器首选项在所有会话中均有效。

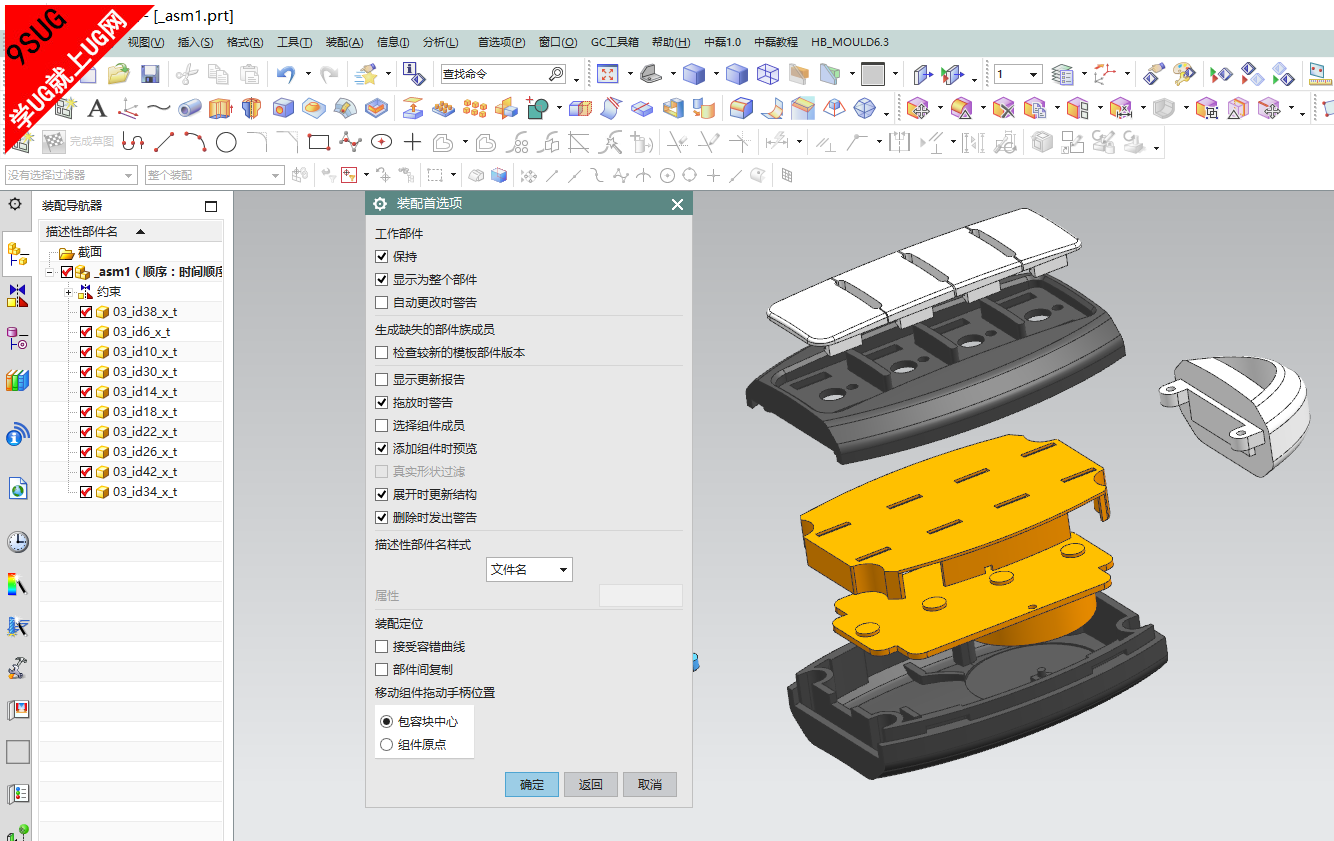

UGNX11.0装配教程－装配首选项对话框：

UG11.0

工作部件
保持	假定工作部件位于显示部件的下游层次结构中，则指定 NX 应尝试在显示部件被更改时保持同样的部件。 注释 将一个组件设为显示部件后，它也将成为工作部件。如果显示部件是一个装配，则工作部件既可以是该装配，也可以是该装配的任一子装配或组件。 如果在更改显示部件时未选中此复选框，显示部件将成为工作部件。
显示为整个部件	更改工作部件时，此选项会临时将新工作部件的引用集改为整个部件引用集。如果系统操作引起工作部件发生变化，引用集并不发生变化。 注释 由于可见性问题，建议在子装配中不使用引用集。因此，当工作部件是一个子装配时，不应用此选项。 当部件不再是工作部件时，部件的引用集会还原成原始引用集。
自动更改时警告	在工作部件自动更改时显示通知。
生成缺失的部件族成员
检查较新的模板部件版本	确定加载操作是否检查，装配引用的部件族成员是否是由基于加载选项配置的该版本模板生成的。 此选项与装配加载选项对话框上的生成缺失的部件族成员选项交互。如果同时选择检查较新的模板部件版本和生成缺失的部件族成员，最新的模板将用于缺失的部件。 检查较新的模板部件版本的初始设置由检查较新的模板部件版本用户默认设置来控制。 提示 要查找用户默认设置，选择文件选项卡→实用工具→用户默认设置，然后单击查找默认设置 。 关于在 Teamcenter Integration for NX 中自动重新生成缺失部件族子项的更多信息，请参见 Teamcenter Integration for NX 帮助。
其他选项
显示更新报告	当加载装配后，自动显示更新报告。
拖放时警告	在装配导航器中拖动组件时，将出现一条警告消息。此消息通知您哪个子装配将接收组件，以及可能丢失一些关联，并让您接受或取消此操作。
选择组件成员	确定组件的选择方式： 如果选中选择组件成员复选框，则可在该组件内选择组件成员（即：几何体）。 如果清除此复选框，则可以选择组件本身。 提示 如果要选择一个子装配，一种方法是在子装配中选择一个组件，并从上边框条中选择向上一级。也可在装配导航器中选择子装配。
添加组件时预览	用于在将组件添加到装配之前预览该组件。例如，组件预览功能可以确保选择正确的组件。
真实形状过滤	启用真实形状过滤，这样所产生的空间过滤效果比包容块方法更好。这对于那些形状不规则、规则边框可能异常大的组件（如缠绕装配的细缆线）特别有用。
展开时更新结构	在装配导航器中展开组件后，控制组件的结构是否基于直接子组件进行更新。
删除时发出警告	控制在删除装配中的组件或删除协同设计中的设计元素时是否显示消息。该消息提供关于删除选定组件或选定设计元素的特定影响的信息，并可让您选择取消该删除。 注释 消息中的部分信息会受到自动更改时警告装配首选项设置的影响。
部件名样式
描述性部件名样式	指定指派给新部件的默认部件名的类型。 文件名 描述 指定的属性
属性	用于在选取指定的属性作为描述性部件名样式的情况下对属性命名。
装配定位
接受容错曲线	指定在建模距离公差范围内呈圆形的曲线或边可以选作圆以用于装配约束。 距离公差是一个建模首选项。
部件间复制	用于在装配中不同级别的组件之间创建装配约束，方法是自动创建一个指向在工作部件外部所选几何体的 WAVE 链接。然后，在工作部件内部组件上的几何体与 WAVE 链接特征之间创建约束。 如果部件间复制复选框处于未选中状态，则只能从当前工作部件内的组件中选择几何体。

UGNX12.0装配教程－描述性部件名样式：

UGNX12.0

描述性部件名样式装配首选项指定指派到新部件的默认部件名的类型，例如，在装配导航器的描述性部件名列中。可以在以下选项中选择：

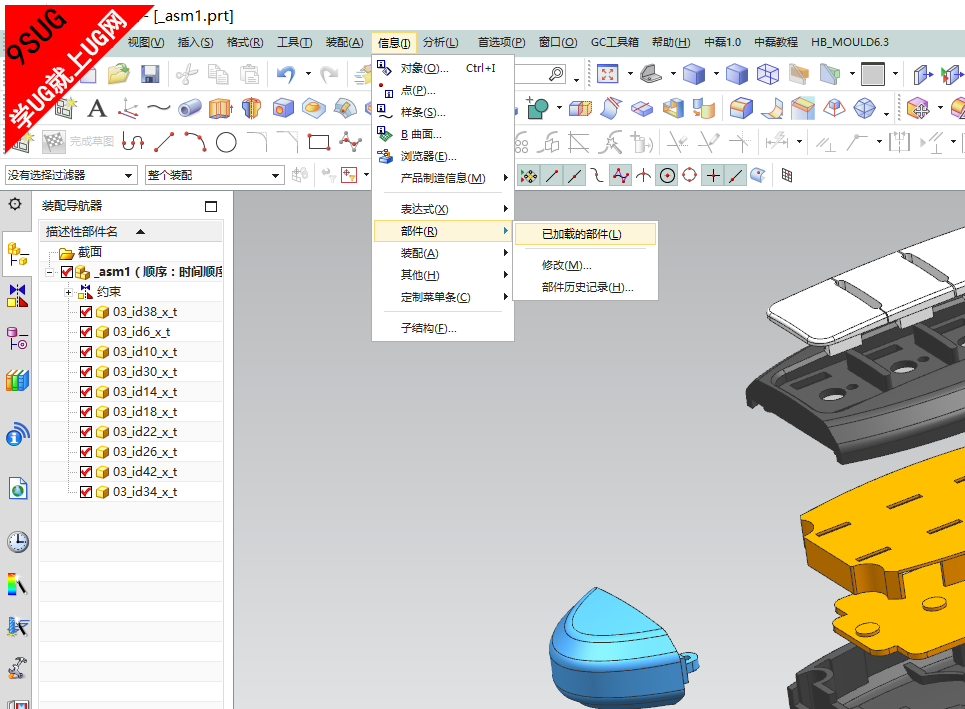

文件名	部件的文件名（即后缀为 .prt 的文件名）。 可以选择菜单→信息→部件→已加载的部件来查看已加载部件的文件名。
描述	部件描述。 选择文件选项卡→实用工具→编辑工作部件文件头来创建或修改部件描述。
指定的属性	您在属性框中输入的组件部件属性（关联设计）。
