UGNX10.0草图教程－创建圆顶形状的部件

UG11.0草图教程

本教程说明如何创建带有凹口的圆顶形状的部件。可以使用“基于路径绘制草图”和变化扫掠命令来构造部件。

注释	使用该教程的高级角色。

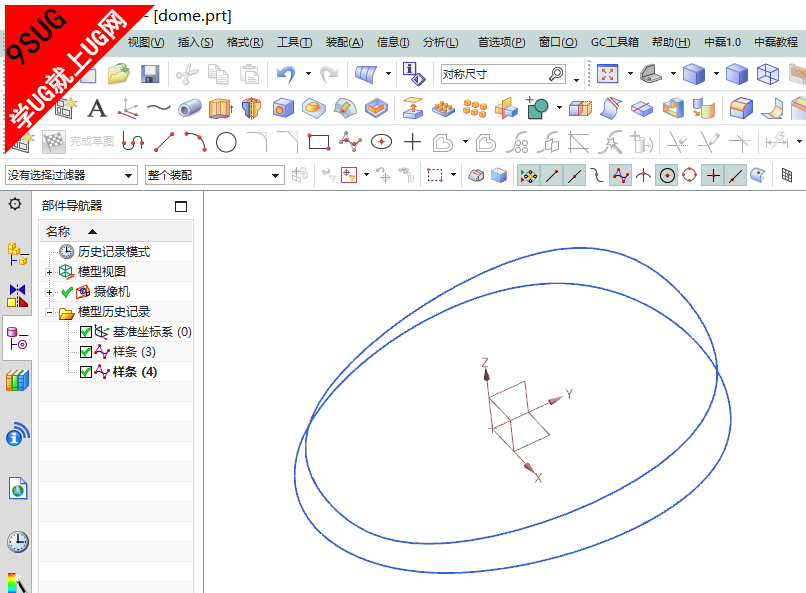

1.		dome.zip (43.17 KB, 下载次数: 4) 2015-9-23 07:56 上传 点击文件名下载附件 UG11.0软件下载 打开 dome.prt。
2.		选择主页选项卡→直接草图组→草图 。
3.		在草图类型组中，选择基于路径。
4.	使用草图任务环境创建草图。	定义草图平面： 在下方样条上的任意位置单击鼠标。 在平面方位组，从方位列表中选择通过轴 。 在平面方位组中，使用自动判断的矢量 选项单击指定矢量。 选择基准 CSYS 的 Z 轴。 在草图方向组，从方法列表中选择使用曲线参数。 要创建草图，请单击鼠标中键。
5.		确保禁用了主页选项卡→直接草图组→连续自动标注尺寸 。
6.		在上方的样条上创建交点： 选择主页选项卡→直接草图组→交点 。 选择上方的样条。 NX 在样条与草图平面相交处创建一个点。
7.		创建直线： 选择主页选项卡→直接草图组→直线 。 选择上方的交点。 选择路径基准点。
8.		创建圆弧： 选择主页选项卡→直接草图组→圆弧 。 单击中心和端点定圆弧 方法。 如图所示，单击鼠标以创建圆弧中心点和端点。
9.		确保选择了上边框条→选择范围列表→仅在工作部件内。
10.		将圆弧中心约束到 Z 轴： 选择圆弧中心。 选择基准 CSYS 的 Z 轴，然后单击曲线上的点 。 使用快速拾取来帮助进行选择。
11.		将圆弧的右端点约束到 Z 轴： 选择基准轴。 选择圆弧的右端，然后单击曲线上的点 。
12.		创建凹口： 选择主页选项卡→直接草图组→轮廓 。 在上边框条中，选择曲线上的点 。 构造与图示直线类似的竖直线和水平线。
13.		创建尺寸以控制扫掠： 选择主页选项卡→直接草图组→快速尺寸 。 选择图示的两个直线端点，然后放置尺寸。 在屏显输入框中键入 4.1，然后按 Enter 键。
14.		选择图示的两个直线端点，然后放置尺寸。 在屏显输入框中键入 8.0，然后按 Enter 键。
15.		选择草图 CSYS 的 XY 基准平面以及圆弧端点，然后放置尺寸。 在屏显输入框中键入 33.1，然后按 Enter 键。
16.		在图形窗口中单击右键，然后选择完成草图 。
17.		选择主页选项卡→特征组→变化扫掠 。
18.		选择上边框条→曲线规则列表→相连曲线。 选择上边框条→在相交处停止 。
19.		选择要扫掠的草图几何图形，并确保已正确定义凹口。 如果选择了错误的直线，请按住 Shift 键并单击以取消选择它们。
