公差首选项在UGNX10.0制图首选项中是属于尺寸节点，本节UG教程讲解关于公差首选项怎么设置的方法；

UG11.0制图公差设置

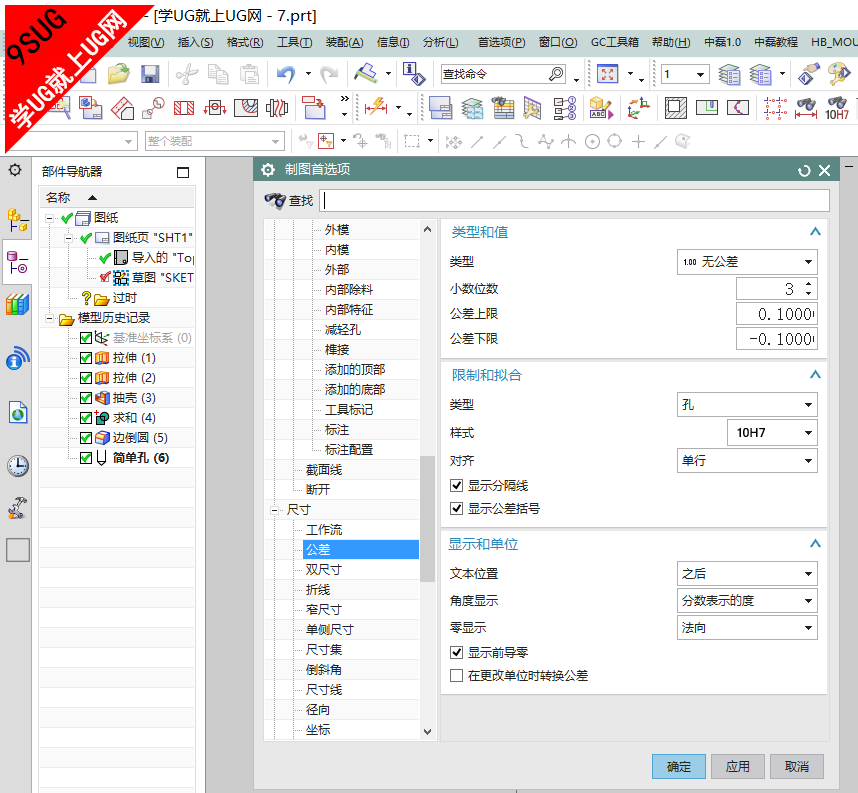

UGNX11.0工程图－公差首选项：

类型和值
类型	设置尺寸公差的显示格式。尺寸可以显示带有公差值、不带公差值，显示为限制、基本尺寸或参考尺寸标注。 下列公差格式类型可用。 无公差 显示无公差值的尺寸。所有公差值均被忽略。 水平尺寸，无公差且标称值为 8.00 英寸 等双向公差 在一行上显示带双向公差值的尺寸。只使用公差上限值。忽略公差下限值。 带等双向公差的水平尺寸 双向公差 分两行显示带双向公差的尺寸。公差上限值显示在上面，公差下限值显示在下面。 带双向公差的水平尺寸 单向正公差 分两行显示带单向公差的尺寸。公差上限显示给定的值。公差下限值始终为零。 带单向正公差的水平尺寸 单向负公差 分两行显示带单向公差的尺寸。公差上限值始终为零。公差下限显示给定的值。 带单向负公差的水平尺寸 极限值，两行，大值在上 通过将公差字段中的值添加到标称尺寸，创建尺寸的上下限。上限值和下限值分两行显示。 分两行显示的正负极限值水平尺寸 极限值，两行，小值在上 通过将公差字段中的值添加到标称尺寸，创建上下限。上限值和下限值分两行显示，其中上限值显示在下限值之下。 分两行显示的负正极限值水平尺寸 极限值，一行，大值在前 通过将公差字段中的值添加到标称尺寸，创建上下限。上限和下限在一行中显示。上限显示在下限的左侧。 在一行显示的正负极限值水平尺寸 极限值，一行，小值在前 通过将公差字段中的值添加到标称尺寸，创建上下限。上限和下限在一行中显示。上限显示在下限的右侧。 在一行显示的负正极限值水平尺寸 限制和拟合 显示带限制和拟合公差的尺寸。此值基于尺寸值，派生自位于 UGII_ROOT_DIR\drafting_standards 目录中的可定制查询表格。英制部件的查询表格基于 ANSI B4.1 制图标准。公制部件的查询表格基于 ANSI B4.2、ISO 286、JIS B0401、DIN 7182、ESKD 和 GB 4458.5 制图标准。 注释 部件的制图标准设为 ASME 时，限制和拟合公差只能指定用于英制度量单位部件的尺寸。 带有限制和拟合符号和公差的孔尺寸 基本 尺寸显示为包含在矩形框中的一个值。不显示公差值。 水平基本尺寸 提示 要在基本尺寸框中创建一个带有乘数的基本尺寸，请将文本控制字符 <#An>（其中 n 是一个数值）输入附加文本字段。这个乘数表示该尺寸在图中使用的次数或处数。下图演示将 <#A2> 输入附加字段中的结果。 在基本尺寸框中输入了带乘数的水平基本尺寸 参考 尺寸显示为括号内的一个值。不显示公差值。 水平参考尺寸 直径参考尺寸 创建直径参考尺寸。尺寸或半径符号以及尺寸值都显示在括号内。这适用于半径、直径和圆柱尺寸，但半径或直径符号必须位于尺寸之前。不显示公差值。 不可缩放的尺寸 显示带下划线的尺寸。不显示公差值。 不可缩放的水平尺寸 基本，不可缩放的尺寸 显示带有下划线的矩形框中的尺寸。不显示公差值。 不可缩放的水平基本尺寸
小数位数	指定尺寸公差值的精度（0 到 6 位）。
公差上限	允许设置公差值上限。该值可为正或负的数字值。NX 不会认为公差上限更倾向于正数，也不会认为公差下限更倾向于负数。 提示 如果输入表达式作为公差值，NX 将该表达式解析为其给定值。但公差值不会与表达式关联。如果表达式更改，公差值不会更改。
公差下限	允许设置公差值下限。该值可为正或负的数字值。NX 不会认为公差上限更倾向于正数，也不会认为公差下限更倾向于负数。 提示 如果输入表达式作为公差值，NX 将该表达式解析为其给定值。但公差值不会与表达式关联。如果表达式更改，公差值不会更改。
限制和拟合
类型	为限制和拟合尺寸设置显示的限制和拟合类型。 下列选项可用： 孔 仅显示孔公差。 轴 仅显示轴公差。 配合 显示孔和轴公差。使用显示分隔线选项以显示或隐藏分隔标记。
孔	当类型和值中的类型设置为限制和拟合 时可用。 设置孔尺寸的偏差和等级。 偏差 指定基本偏差位置字母（对于 ISO 或 ANSI 公制部件）或拟合系统类型（对于 ASME 英制部件）。 这些选项基于尺寸的标称值和部件的当前制图标准，并从位于 UGII_ROOT_DIR\drafting_standards 目录中的查询表格派生而来。 级别 指定等级选项列表中的公差等级（对于 ISO 或 ANSI 公制部件）或拟合等级（对于 ASME 英制部件）。 这些选项基于偏差值和部件的当前制图标准，并从位于 UGII_ROOT_DIR\drafting_standards 目录中的查询表格派生而来。
轴	当类型和值中的类型设置为限制和拟合 时可用。 设置轴尺寸的偏差和等级。 偏差 指定基本偏差位置字母（对于 ISO 或 ANSI 公制部件）或拟合系统类型（对于 ASME 英制部件）。 这些选项基于尺寸的标称值和部件的当前制图标准，并从位于 UGII_ROOT_DIR\drafting_standards 目录中的查询表格派生而来。 级别 指定等级选项列表中的公差等级（对于 ISO 或 ANSI 公制部件）或拟合等级（对于 ASME 英制部件）。 这些选项基于偏差值和部件的当前制图标准，并从位于 UGII_ROOT_DIR\drafting_standards 目录中的查询表格派生而来。
样式	指定限制和拟合公差的显示样式。 拟合符号 仅显示拟合符号 拟合符号和限制 同时显示拟合符号和限制值。 注释 制图标准设为 GB 或 ESKD 时，此显示类型不受支持。 拟合符号和公差 同时显示拟合符号和公差值。 仅公差 仅显示从限制和拟合表格派生的公差。
对齐	允许选择某个拟合类型的孔和轴公差文本的对齐。 下列选项可用： 一条直线 两条直线相对于尺寸居中 两条直线与尺寸对齐
显示分隔线	允许在限制和拟合类型设置为拟合时在孔和轴公差之间显示分隔标记。
显示公差括号	允许将公差的限制值括在圆括号内。
显示和限制
文本位置	设置公差文本相对于尺寸文本的放置位置。
角度显示	设置角度尺寸的公差值的格式。 整数度数 将公差舍入到最近的整数度数。如果公差的分数部分等于或小于 29 分（如 3° 29’），NX 就会向下舍入（如 3°）。如果公差的分数部分等于或大于 30 分（如 3° 30’），NX 就会向上舍入（如 4）。 分数度数 以小数格式显示公差。 度，分 以度和分的格式显示公差。秒测量值大于或等于 30 秒的角度向上舍入为最接近的分。秒测量值等于或小于 29 秒的角度向下舍入。 度，分，秒 以度、分和秒的格式显示公差。
零显示	允许设置零公差值在尺寸标注中的显示方式。
显示前导零	小于一的分数公差值显示一个前导零。
在更改单位时转换公差	该选项影响双尺寸。 用于控制是否将主尺寸的公差值转换为副尺寸的等价值。 如果选择该选项，第二个尺寸的公差值从公差上限和公差下限值进行转换。如果不选择，则第二个尺寸的公差值由尺寸→双向节点中的公差组给定。 未选择“在更改单位时转换公差值” 已选择“在更改单位时转换公差值”
