UGNX10.0制图首选项设置教程－展平图样的首选项设置教程：

UG10工程图教程

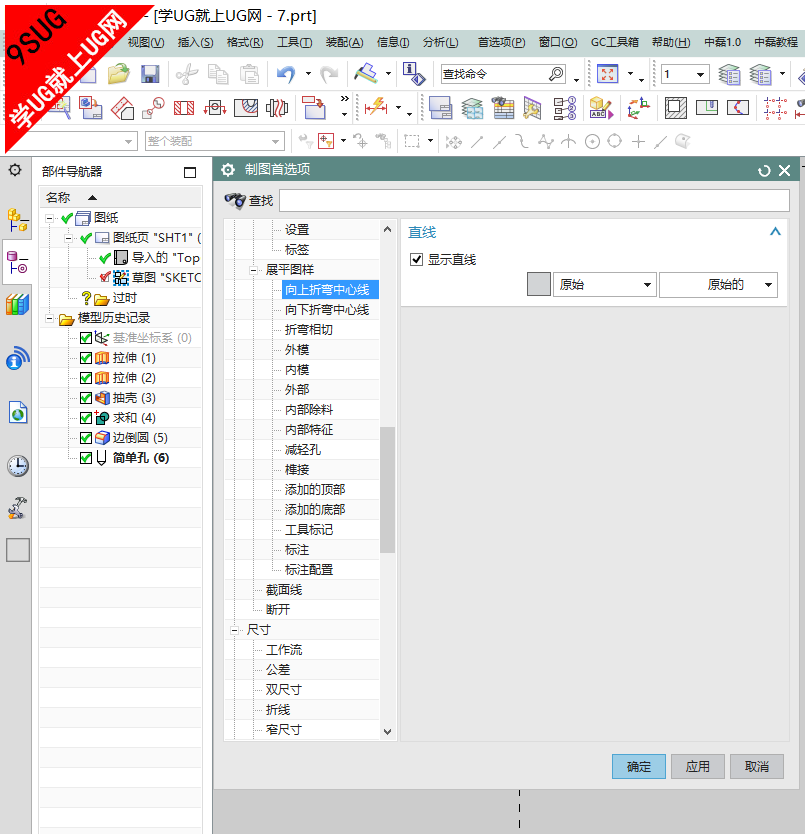

下表描述了用于这些展平图样节点的选项：

• 向上折弯中心线
• 向下折弯中心线
• 折弯相切
• 外模具
• 内模具
• 外部
• 内部除料
• 内部特征
• 减轻孔
• 榫接
• 添加的顶部
• 添加的底部
• 工具标记



直线
显示直线	用于控制指定展平图样对象在制图视图中的显示。
颜色、线型、宽度	设置制图视图中指定展平图样对象的颜色、线型和宽度。 注释 要查看图形窗口中的宽度更改，请确保可视化首选项对话框中直线选项卡上部件设置组中的显示线宽复选框已选中。 另外，如果可视化首选项对话框中颜色/字体选项卡上图纸部件设置组中的单色显示已选中，则请确保显示线宽复选框也已选中。 如果未设置显示线宽，则所有对象将以 0.13 毫米宽度显示。

下表描述了用于标注节点的选项。

标注
来自默认设置的新标注	用于为下列对象打开或关闭标注： 圆角半径 折弯角度 折弯方向 孔径 榫接过渡距离 榫接深度 工具 ID

下表描述了标注配置节点的选项。

部件中的当前标注
标注	可让您指定与部件一起保存的标注和默认情况下可用的标注。
标注列表框	该框列出附加标注文本，可将该文本附加到标注列表中的选定标注，并创建定制标注。 如果在标注列表框中选择文本时，单击添加 ，则会将选定标注文本的配置添加到标注配置文本框中。
标注配置文本框	显示可在标注列表或标注列表框中选择的标注配置。 可编辑选定标注文本的配置以创建定制标注。
方位	指定标注在展平图样视图中的方位。 带指引线 创建带有指引线的标注。 对齐 不使用指引线在折弯中心线上创建标注。 注释 要更改与折弯中心线对齐的标注的默认放置位置，则执行以下操作： 双击想要移动的标注。 在注释对话框中的原点组中，单击原点 。 在原点工具对话框中，单击拖动 。 可在展平图样图纸视图中将标注拖放到所需位置。
