UGNX10.0制图首选项设置教程－局部放大图设置首选项：

UGNX10.0局部放大图首选项设置教程

边界格式
颜色、线型、宽度	设置局部放大图边界的颜色、字体和宽度。
常规
创建独立的局部放大图	自动创建独立局部放大图，而非关联局部放大图。

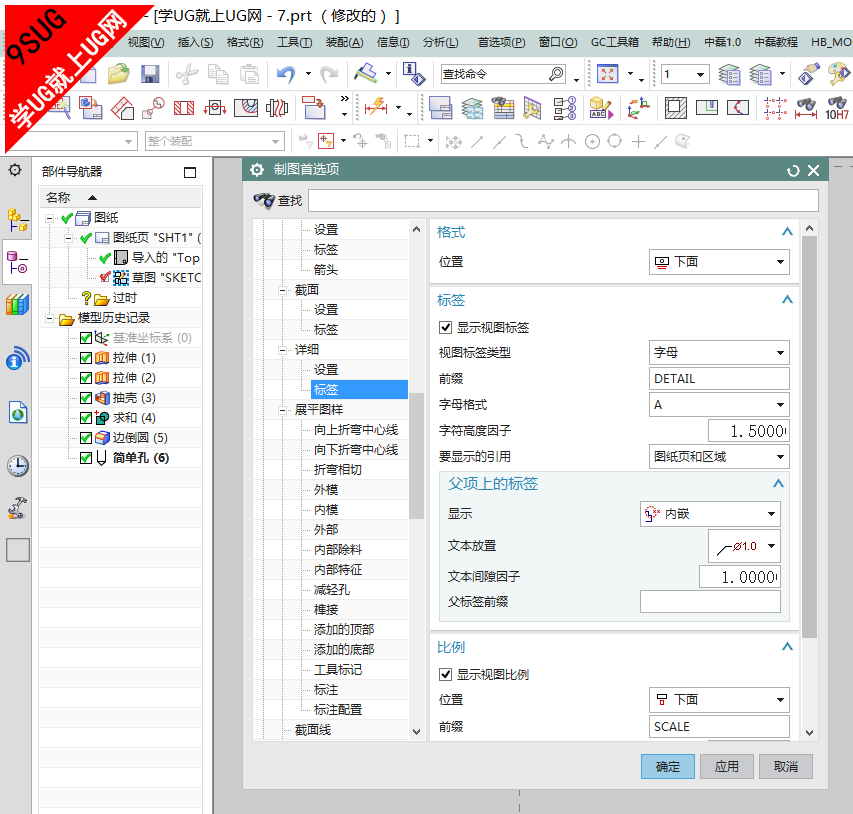

UGNX10.0制图首选项设置教程－局部放大图标签首选项：

UGNX10.0局部放大图工程图教程

格式
位置	可让您设置相对于局部放大视图的局部放大视图标签的位置。 默认情况下，视图标签和比例标签自动在视图下方创建并随视图居中显示。创建视图标签后，通过在图纸页上拖动标签可以移动其位置。标签将保持与视图关联，并跟随视图在当前显示的图纸页上移动，或者整体移至另一图纸页上。
标签
显示视图标签	可让您在图纸页上显示局部放大视图标签。
视图标签类型	可让您将局部放大视图标签设置为 NX 生成的视图名或设置为字母。NX 生成的视图名是在部件导航器的视图节点中显示的名称。
前缀	将在此框中输入的文本附加到局部放大视图标签上。
字母格式	可让您为局部放大视图标签选择字母格式。
字符高度因子	可让您为局部放大视图标签设置字母大小。字母大小与当前字体字符大小有关。您输入的值必须大于零。
要显示的引用	影响 1-A1 字母格式。 可让您选择局部放大视图标签的关联图纸页和区域标注的显示方式。图纸页和区域标注由图纸中标签的位置决定。可以选择： 图纸页和区域 – 显示视图的图纸页和区域位置。 图纸页 – 仅显示视图所在的图纸页编号。 区域 – 仅显示视图的区域位置。 注释 要获取视图标签中的区域标注，您必须应用边界和区域命令。
父项上的标签
显示	可让您选择在局部放大图的父视图上显示的视图边界和标签的外观。视图标签放置后，您可以单击标签并将它拖到其他位置。 有关不同的父标签类型，请单击此处获取附加信息。
文本放置	可让您在局部放大图边界的标签 样式中选择文本放置方式。以下选项可用。 在短划线之前或之后 根据文本放置的位置，将边界标签放在指引线短划线的右侧或左侧。 短划线上方 将边界标签文本放在短划线上方。
文本间隙因子	定义箭头和内嵌文本之间的间距、或缝隙大小，以便显示内嵌 边界。缝隙大小是字符宽度的一个系数。
父标签前缀	将框中指定的文本附加到父视图中的边界标签上。
比例
显示视图比例	可让您在图纸页上显示局部放大图比例标签。
位置	控制局部放大图比例标签相对于剖视图标签的位置。选项有： 上面 - 视图比例标签位于视图标签之上。 下面 - 视图比例标签位于视图标签下方。 在前面 - 视图比例标签位于视图标签左侧。 在后面 - 视图比例标签位于视图标签右侧。
前缀	将在此框中输入的文本附加到局部放大图比例标签上。
前缀字符高度因子	设置局部放大图比例标签前缀文本相对于当前字体的字符大小。您输入的值必须大于零。
数值格式	可让您设置局部放大图比例标签的格式。
字符高度因子	设置比例文本相对于当前字体的字符大小。您输入的值必须大于零。
包含圆括号	在局部放大图比例标签周围放置圆括号。
