UGNX10.0装配教程－创建克隆装配教程:

UG10.0克隆装配教程

使用创建克隆装配命令可创建新装配，或创建共享相似装配结构和关联的相关装配。

通过为大部分装配组件建立默认操作并为剩余组件创建异常，克隆提供一种方式用于修改装配中引用的组件。

例如，可以创建具有核心公共组件集、但有些组件已被修改或替换的装配版本。克隆的装配始终从上次保存的装配文件进行克隆。

执行克隆后，会创建克隆日志文件。克隆日志文件汇总了在克隆操作期间执行的活动，包括从输入到输出装配的映射。可以保存日志文件，并将其用于设置将来的操作。

注释	在克隆操作期间，不能对图样文件引用进行编辑。原始装配和组件中的任何图样文件引用在其克隆版本中都是相同的。

UGNX10.0克隆装配选项卡之-主要选项卡讲解：

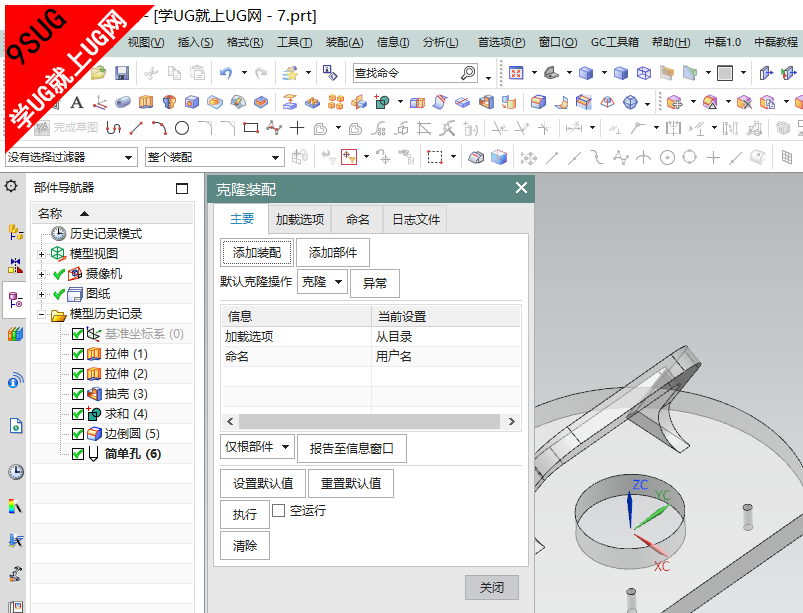

UG克隆装配 - 主要选项卡

克隆装配对话框包含以下选项卡：主要、加载选项、命名及日志文件。

注释	在 Teamcenter 集成中，用编号选项卡替换了命名选项卡，并显示没有主模型/关联文件选项卡。

主要选项卡包含用于选择要克隆的项、生成报告和执行克隆操作的选项。

主要
添加装配	可供选择要进行克隆操作的装配。组件包含在克隆操作中。 在指定克隆操作的详细信息之前，使用添加装配或添加部件。 如果要同时对多个装配进行操作，可以选择多个装配。 当多个装配相互引用时（如 WAVE 产品和控制装配），此操作十分有用。可以同时对多个完全无关的装配进行操作。
添加部件	可供选择部件以执行克隆操作。 不包括组件。
默认克隆操作	可供选择克隆操作的默认选项： 克隆 - 引用种子组件的克隆。除非指定了异常，否则克隆是应用于所有组件的默认操作。 保持 - 引用原始组件。
异常	显示操作异常对话框，可用于指定默认克隆操作的异常情况，以应用于选定的组件。
列表框	显示多个项（如“加载选项”、“装配”、“部件”和“命名”）的当前设置。 注释 在列表框横幅中，右键单击导出至浏览器或导出至电子表格以导出列表中的信息。
报告类型选择	选择要在报告至信息窗口中显示的报告类型： 仅根部件 -- 报告加载到操作中的所有顶层装配。报告中不包含组件。 简洁 -- 仅报告按输入名称排序的输入及输出名称。 完整 -- 生成一个完整报告，其中包含要对每个部件执行的操作以及新克隆部件名称。
报告至信息窗口	显示信息窗口，该窗口根据选择的报告类型显示有关克隆操作的信息。
设置默认值	为没有指派异常的组件设置默认值。 评估克隆操作以确保所有数据均已指定。 不执行克隆。
重置默认值	清除在选择“设置默认值”时应用的所有值。
执行	执行克隆操作。 显示克隆装配对话框，其中显示来自仍然存在的克隆操作的数据，但输出名称重置为空。这对于将同一装配多次克隆为不同的输出装配很有用。
空运行	如果希望对克隆操作进行一次测试运行而不实际执行克隆，请选中此复选框。
清除	移除所有数据，以便执行另一项克隆操作。

UGNX10.0克隆装配 - 加载选项选项卡讲解：

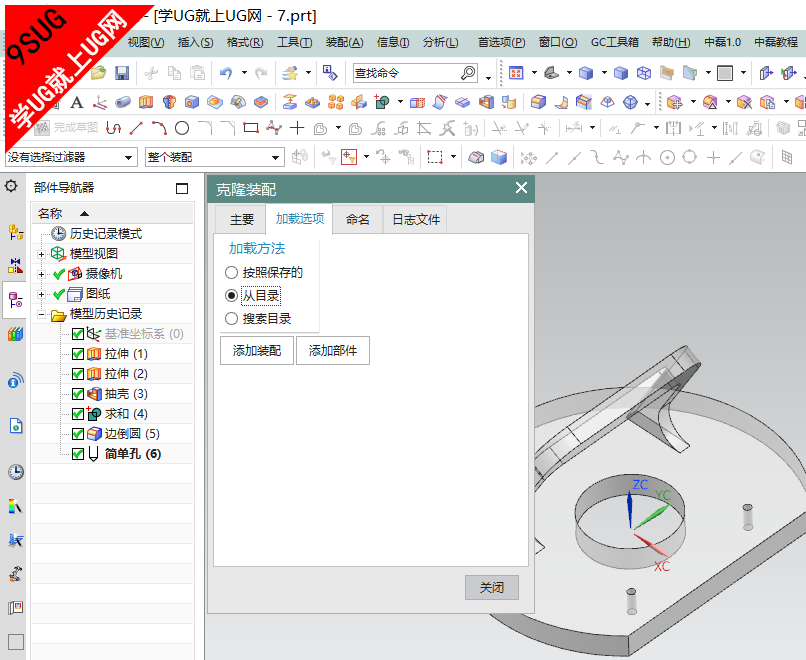

UG10克隆装配 - 加载选项

此加载选项选项卡与克隆相关。

注释	如果通过文件选项卡→首选项→装配加载选项来打开加载选项对话框并更改其中的设置，则将更改全局设置，而不仅是那些用于克隆操作的设置。

加载选项
加载方法	指定系统如何搜索要加载的文件。 方法与装配加载选项对话框中的方法类似。
添加装配	打开添加装配到克隆操作对话框，可供为克隆操作选择装配。组件包含在克隆操作中。 与主要选项卡上的添加装配功能相同。
添加部件	打开添加部件到克隆操作对话框，可供为克隆操作选择部件。 与主要选项卡上的添加部件功能相同。

丢失的部件 - 未找到的部件

未找到的部件均被视为丢失的部件。

将出现一个对话框，列出无法找到的部件并询问您是否继续。如果继续，则丢失的部件的异常应用限制为适当的类型。对丢失的部件的处理因操作类型而异。

关于操作类型的更多信息，请参见克隆默认设置及异常。

UGNX10.0克隆装配 - 命名选项卡讲解：

UG11克隆装配 - 命名选项

使用命名选项卡可指定克隆组件的命名方式。

命名
克隆命名	指定默认的命名约定。指定定义命名规则参数后，上述约定可用。 用户名 - 用户定义。 命名规则 - 前缀、后缀、替换、重命名字符串。 运行 Teamcenter 集成时，还可以自动生成默认的命名。关于更多信息，请参见 Teamcenter Integration for NX 帮助。
异常	显示命名异常对话框，可供选择单独的组件名称，并为该组件指定新名称。
定义命名规则	显示命名规则对话框，该对话框可定义克隆组件的默认名称。
默认输出目录	设置输出文件的默认目录，如日志文件。 浏览 - 显示选择默认输出目录对话框，可供指定输出文件的位置。

UGNX10.0克隆装配 - 日志文件选项卡讲解：

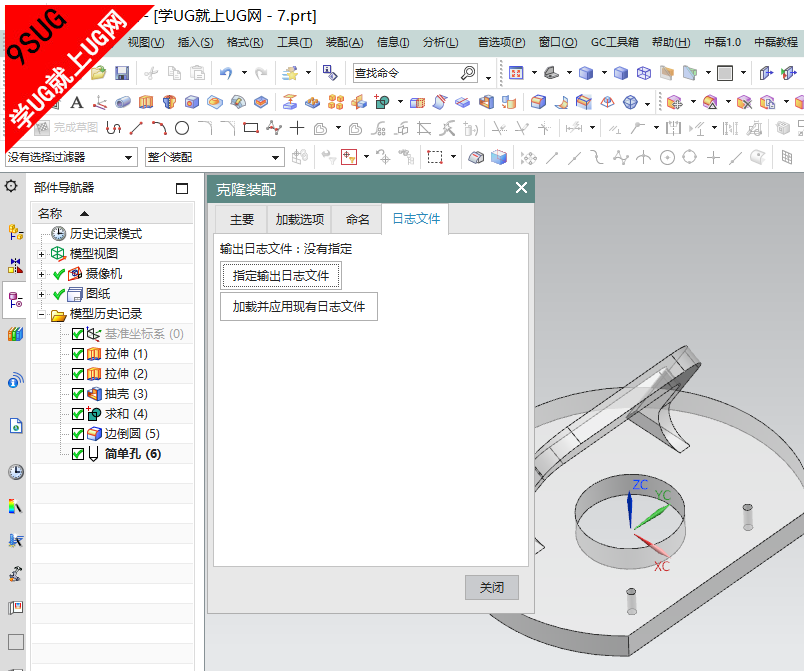

UG克隆装配 - 日志文件

日志文件选项卡指定输出日志文件的目标位置。

日志文件
输出日志文件	标识当前指定的输出日志文件。 尚未指定日志文件时，输出日志文件：显示为没有指定。
指定输出日志文件	显示保存克隆日志对话框，可供指定克隆日志文件和目录，以记录克隆操作的映射。 此克隆日志文件将记录在“信息”窗口写入的相同映射。 如果正在运行 Teamcenter 集成，则在输入及输出根装配（或多个装配）位于数据库中时，日志文件将作为关联文件附加到该根装配（或多个装配）上。
加载并应用现有日志文件	打开加载克隆日志对话框，可供指定并加载现有克隆日志文件，此文件的映射将在克隆操作中重复。 您可以加载多个日志文件，以应用于当前克隆操作。 将在操作中加载日志文件中指定的且在该操作中尚未出现的部件。
