UGNX10.0制图首选项－剖视图截面线首选项设置教程：

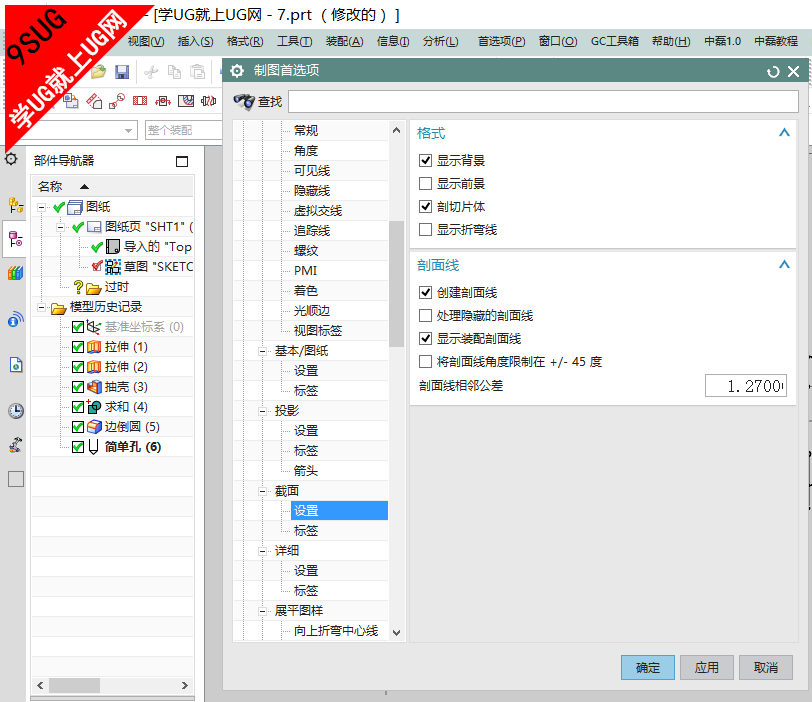

UG10剖视图截面线设置

格式
显示背景	用于显示剖视图的背景曲线。 注释 这仅适用于体，而不适用于特征。 已选择“背景” 未选择“背景”
显示前景	用于显示剖视图的前景曲线。 注释 这仅适用于体，而不适用于特征。
剖切片体	用于在剖视图中剖切片体。 未剖切的和已剖切的片体
显示折弯线	在阶梯剖视图中显示剖切折弯线。仅当剖切穿过实体材料时才会显示折弯线。 已选择“折弯线” 未选择“折弯线”
剖面线
创建剖面线	控制是否在给定的剖视图中生成关联剖面线。 注释 如果您更改某个剖视图的角度或剖视图的细节，剖面线则不随该视图旋转。此外，如果您更改该视图的比例，剖面线的间距不会发生更改。 创建剖面线 已选择 创建剖面线 未选择 提示 对于大型装配剖视图，如果未选择剖面线选项，可能会降低运行速度。
处理隐藏剖面线	注释 旋转剖视图和展开剖视图不支持此选项。 控制剖视图的剖面线是否参与隐藏线处理。此选项主要用于局部剖和轴测剖视图，以及任何包含非剖切组件的剖视图。 只有截面的平面剖面才可以加上剖面线。 注释 隐藏剖面线的唯一可用剖面线样式为 iron（等距实线）。当选择隐藏剖面线时，任何其他剖面线样式或者不出现，或者这些剖面线样式将转换为 iron。 选择了“处理隐藏剖面线” 未选择“处理隐藏剖面线”
显示装配剖面线	控制装配剖视图中相邻实体的剖面线角度。设置此选项后，相邻实体间的剖面线角度会有所不同。 显示装配剖面线 已选择 显示装配剖面线 未选择 渲染特定实体的剖面线的角度取决于该实体的剖面线截面面积。视图中的最大实体以 45 度剖面线渲染；第二大实体以 135 度剖面线渲染；第三大实体以 75 度剖面线渲染，依此类推。 剖面线角度
将剖面线角度限制在 +/-45 度	强制装配剖视图中相邻实体的剖面线角度仅设置为 45 度和 135 度。
剖面线相邻公差	控制装配剖视图中相邻实体的剖面线角度。设置显示装配剖面线后，相邻实体间的剖面线角度将有所不同，且处于剖面线相邻公差框中值给定的距离范围内。
截面线
显示截面线	控制父视图中截面线的显示。设置此选项后，截面线将可见。

UGNX10.0制图首选项－剖视图截面标签首选项设置教程：

UG11剖视图教程

标签
显示视图标签	用于在图纸页上显示剖视图标签。
视图标签类型	用于将剖视图标签设置为 NX 生成的视图名或设置为字母。NX 生成的视图名是在部件导航器的视图节点中显示的名称。
定位	设置视图标签的位置，在视图上方还是在视图下方。 默认情况下，剖视图标签自动在视图下方创建并随视图居中显示。创建视图标签后，通过在图纸页上拖动标签可以移动其位置。标签将保持与视图关联，并跟随视图在当前显示的图纸页上移动，或者整体移至另一图纸页上。
前缀	将输入到框中的文本附加到剖视图标签上。
字母格式	用于选择剖视图标签的字母格式。
包含旋转符号	在旋转剖视图的视图标签上放置旋转符号 。 编辑视图标签时，只有在视图中已经应用了旋转角度的情况下，才能使用此选项。
包含旋转角度	添加旋转符号之后再添加视图角度（以度为单位）。 此值获取自视图的设置对话框中公共→角度节点上的角度和格式选项。
字符高度因子	用于设置剖视图标签的字母大小。字母大小与当前字体字符大小有关。您输入的值必须大于零。
要显示的引用	影响 1-A1 字母格式。 用于选择剖视图标签和截面线符号的关联图纸页和区域标注的显示方式。图纸页和区域标注由图纸中标签的位置决定。可以选择： 图纸页和区域 – 显示视图的图纸页和区域位置。 图纸页 – 仅显示视图所在的图纸页编号。 区域 – 仅显示视图的区域位置。 注释 要获取视图标签中的区域标注，您必须应用边界和区域命令。
比例
显示视图比例	用于在图纸页上显示剖视图比例标签。
定位	控制剖视图比例标签相对于剖视图标签的位置。选项有： 上面 - 视图比例标签位于视图标签之上。 下面 - 视图比例标签位于视图标签下方。 在前面 - 视图比例标签位于视图标签左侧。 在后面 - 视图比例标签位于视图标签右侧。
前缀	将输入到框中的文本附加到剖视图比例标签上。
前缀字符高度因子	设置剖视图比例标签前缀文本相对于当前字体的字符大小。您输入的值必须大于零。
数值格式	用于设置剖视图比例标签的格式。
字符高度因子	设置比例文本相对于当前字体的字符大小。您输入的值必须大于零。
包含圆括号	在剖视图比例标签周围放置圆括号。
