UGNX10.0制图首选项设置教程－投影设置首选项设置教程－学UG就上UG网：

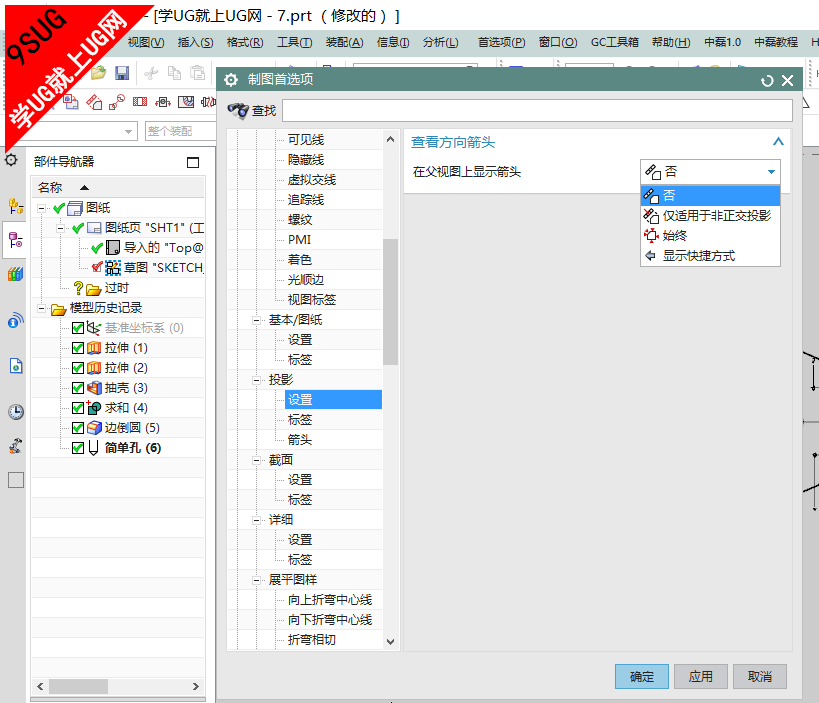

UG11.0投影设置首选项教程

查看方向箭头
在父视图上显示箭头	控制用于指示投影视图的视图方向的定向箭头在父视图中的外观。箭头方向基于投影视图的铰链线角度，可以应用到第一或第三角度投影视图。 可以从以下选项中选择： • 否 投影视图的视图方向箭头从不显示。 • 仅适用于非正投影 仅非正投影父视图显示视图方向箭头（例如辅助视图）。 • 始终 所有正投影和非正投影的父视图显示视图方向箭头。
方位
仅在基本视图、投影图和独立局部放大图的设置对话框中可用。
指定平面	可用于相对于使用平面构造器工具定义的平面重新定义制图视图的方位。如果选择创建与模型相关联的平面，模型更改时，制图视图的方位将相应更改。 注释 建议在尝试注释视图之前先定位该视图。
指定 X 向	可让您使用矢量构造器工具为重定向的视图指定 XC 方向。 注释 如果同时使用指定 X 向和指定平面这两个选项，则视图法向和 X 向不能互相平行。
恢复投影	使制图视图恢复到其相对于绝对坐标系的原始方位。

UGNX10.0制图首选项设置教程－投影标签首选项设置教程－学UG就上UG网：

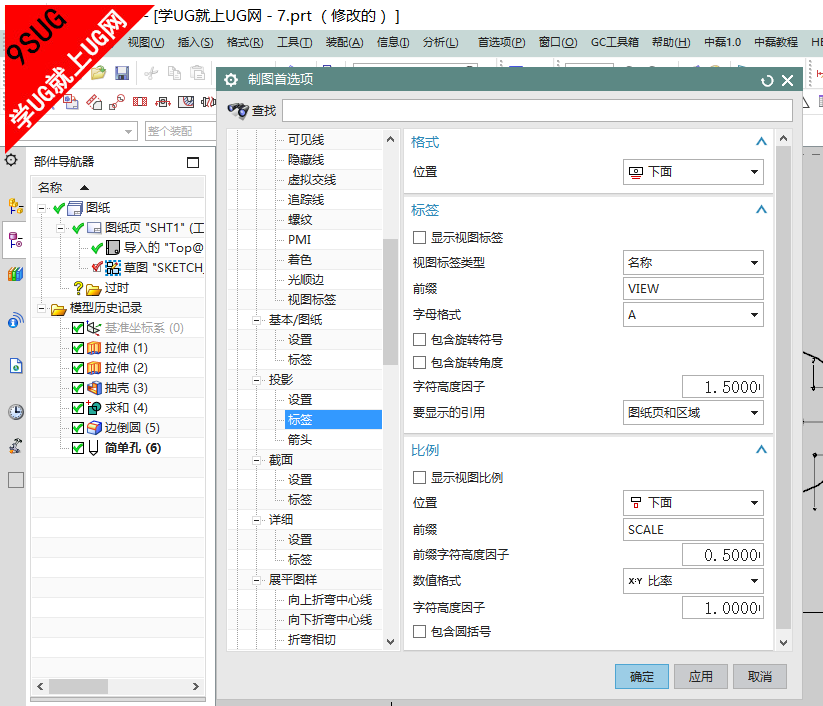

UG11.0投影标签首选项教程

标签
显示视图标签	允许您在图纸页上显示视图标签。
视图标签类型	允许您将视图标签设置为 NX 生成的视图名或设置为字母。NX 生成的视图名是在部件导航器的视图节点中显示的名称。
定位	设置视图标签的位置，在视图上方还是在视图下方。 创建视图标签后，通过在图纸页上拖动标签可以移动其位置。标签将保持与视图关联，并跟随视图在当前显示的图纸页上移动，或者整体移至另一图纸页上。
前缀	将输入框中的文本附加到视图标签上。
字母格式	用于选择视图标签的字母格式。
包含旋转符号	在旋转投影视图的视图标签上放置旋转符号 。 编辑视图标签时，只有在视图中已经应用了旋转角度的情况下，才能使用此选项。
包含旋转角度	添加旋转符号之后再添加视图角度（以度为单位）。 此值获取自视图的设置对话框中公共→角度节点上的角度和格式选项。
字符高度因子	用于设置视图标签的字母大小。字母大小与当前字体字符大小有关。您输入的值必须大于零。
要显示的引用	允许您选择视图标签的关联图纸页和区域标注的显示方式。图纸页和区域标注由图纸中标签的位置决定。可以选择： 图纸页和区域 – 显示视图的图纸页和区域位置。 图纸页 – 仅显示视图所在的图纸页编号。 区域 – 仅显示视图的区域位置。 注释 要获取视图标签中的区域标注，您必须应用边界和区域命令。
比例
显示视图比例	允许您在图纸页上显示视图比例标签。
定位	控制视图比例标签相对于视图标签的位置。选项有： 上面 - 视图比例标签位于视图标签之上。 下面 - 视图比例标签位于视图标签下方。 在前面 - 视图比例标签位于视图标签左侧。 在后面 - 视图比例标签位于视图标签右侧。
前缀	将输入到框中的文本附加到视图比例标签上。
前缀字符高度因子	设置视图比例标签前缀文本相对于当前字体的字符大小。您输入的值必须大于零。
数值格式	允许您设置视图比例标签的格式。
字符高度因子	设置比例文本相对于当前字体的字符大小。您输入的值必须大于零。
包含圆括号	在视图比例标签周围放置圆括号。

UGNX10.0制图首选项设置教程－投影箭头首选项设置教程－学UG就上UG网：

UG11.0投影箭头首选项教程

标签
显示标签	确定标签出现在查看方向参考箭头上的方式。可以选择： • 否 参考箭头上不显示标签。视图标签显示基于视图标签选项。 • 在参考箭头上 在视图参考箭头上显示一个标签。视图标签显示基于视图标签选项。 •在参考箭头和视图上 在视图参考箭头上显示一个标签。无论视图标签选项的设置如何，都显示一个视图标签。 此选项可打开投影视图的显示视图标签设置。标签的外观由投影视图的标签首选项确定。
大小因子	用于设置视图参考箭头的字母大小。字母大小是当前字体字符大小的倍数。您输入的值必须大于零。 大小因子 = 2.0 大小因子 = 4.0
箭头
样式	设置箭头的样式。 可以从以下各项进行选择： 填充的 封闭的 开放的 样式 = 开放的
长度	控制箭头的长度（以英寸或毫米为单位），视部件的单位类型而定。
角度	控制箭头的角度。该值必须介于 0° 到 180° 之间。
箭头线
长度	控制参考箭头的全长（从箭头的尖端到短划线的终点）。该长度采用部件的单位，且必须大于箭头长度。
边界到箭头的距离	控制箭头尖端与视图边界之间的偏置距离。
格式
颜色、线型、宽度	设置箭头的颜色、线型和宽度。 注释 要查看图形窗口中的宽度更改，请确保可视化首选项对话框中直线选项卡上部件设置组中的显示线宽复选框已选中。 另外，如果可视化首选项对话框中颜色/字体选项卡上图纸部件设置组中的单色显示已选中，则请确保显示线宽复选框也已选中。 如果未设置显示线宽，则所有对象将以 0.13 毫米宽度显示。
