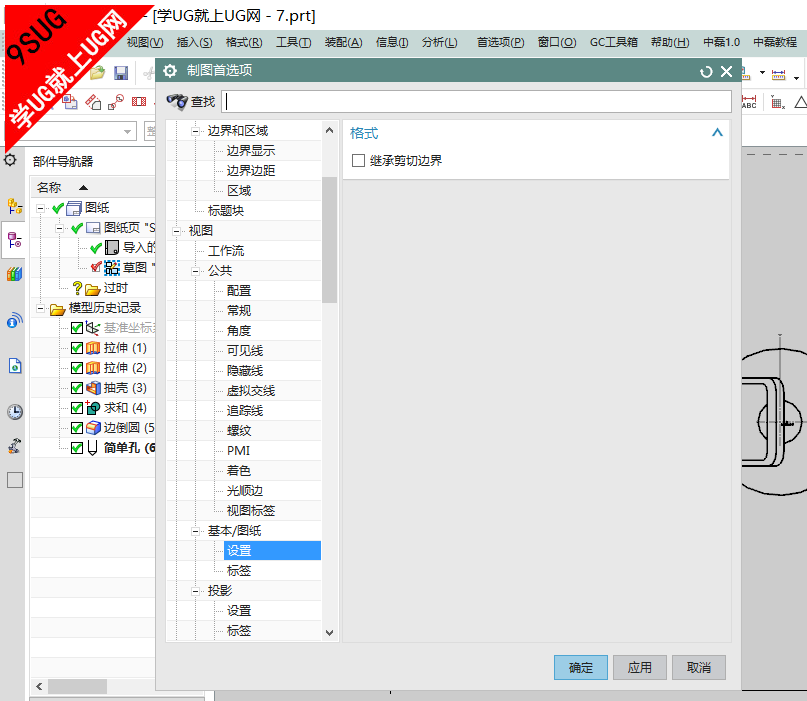

UGNX10.0制图首选项设置教程－基本图纸设置首选项设置教程：

UG10.0制图教程

格式
继承剪切边界	模型视图添加到图纸上时，继承视图的剪切边界。 如果选中此选项，将使用模型剪切边界创建视图边界。如果未选中此选项，模型视图放置到图纸上时将带有自动定义矩形边界。
复制注释至	控制在添加模型视图时该视图中创建的视图相关注释是否传递到图纸，或者这些注释是否仍保留在视图自身边界内。 注释 此选项不控制 PMI 对象的显示。PMI 对象显示由视图→PMI 节点中的选项控制。

UGNX10.0制图首选项设置教程－基本/图纸标签首选项设置教程：

UG10.0制图首选项设置教程

标签
显示视图标签	允许您在图纸页上显示视图标签。
视图标签类型	允许您将视图标签设置为 NX 生成的视图名或设置为字母。NX 生成的视图名是在部件导航器的视图节点中显示的名称。
定位	设置视图标签的位置，在视图上方还是在视图下方。 默认情况下，视图标签自动在视图下方创建并随视图居中显示。创建视图标签后，通过在图纸页上拖动标签可以移动其位置。标签将保持与视图关联，并跟随视图在当前显示的图纸页上移动，或者整体移至另一图纸页上。
前缀	将输入框中的文本附加到视图标签上。
字母格式	用于选择视图标签的字母格式。
字符高度因子	用于设置视图标签的字母大小。字母大小与当前字体字符大小有关。您输入的值必须大于零。
要显示的引用	影响 1-A1 字母格式。 允许您选择视图标签的关联图纸页和区域标注的显示方式。图纸页和区域标注由图纸中标签的位置决定。可以选择： 图纸页和区域 – 显示视图的图纸页和区域位置。 图纸页 – 仅显示视图所在的图纸页编号。 区域 – 仅显示视图的区域位置。 注释 要获取视图标签中的区域标注，您必须应用边界和区域命令。
比例
显示视图比例	允许您在图纸页上显示视图比例标签。
定位	控制视图比例标签相对于视图标签的位置。选项有： 上面 - 视图比例标签位于视图标签之上。 下面 - 视图比例标签位于视图标签下方。 在前面 - 视图比例标签位于视图标签左侧。 在后面 - 视图比例标签位于视图标签右侧。
前缀	将输入到框中的文本附加到视图比例标签上。
前缀字符高度因子	设置视图比例标签前缀文本相对于当前字体的字符大小。您输入的值必须大于零。
数值格式	允许您设置视图比例标签的格式。
字符高度因子	设置比例文本相对于当前字体的字符大小。您输入的值必须大于零。
包含圆括号	在视图比例标签周围放置圆括号。
