UGNX10.0制图首选项－公共着色首选项设置教程：

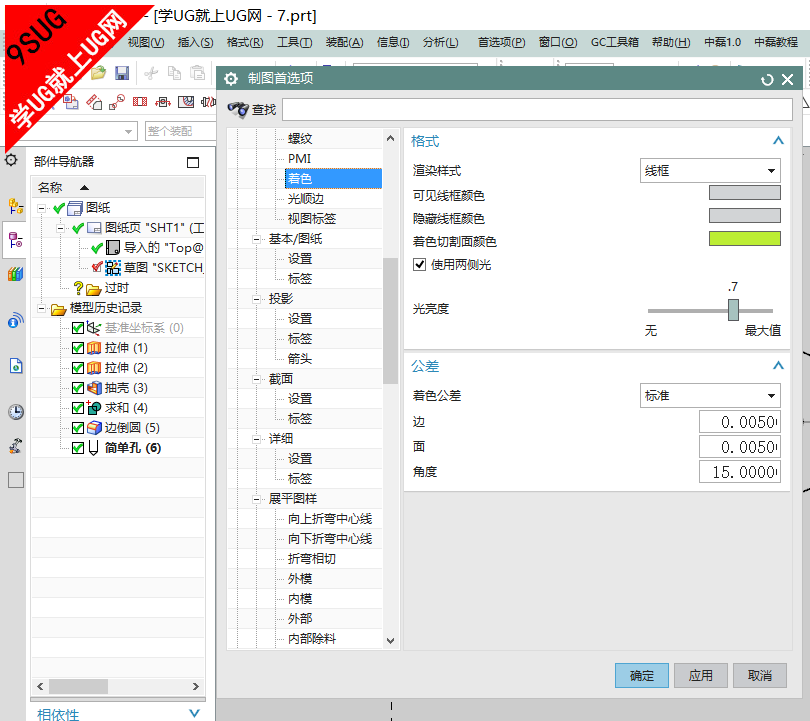

UG10.0着色首选项设置教程

格式
渲染样式	使用下列渲染样式选项控制制图视图的显示方式： 完全着色 - 显示完全着色的制图视图。 线框 - 以线框模式显示未着色的制图视图。 局部着色 - 显示仅对指定几何体着色的制图视图。 着色视图支持的功能与线框视图支持的功能相同，包括可见线、隐藏线、轮廓线以及独特视图方位的显示和控制。 注释 不支持将着色视图显示用于旋转剖视图和展开剖视图。
可见线框颜色	使用您指定的颜色代替可见线颜色、光顺边颜色、可见追踪线颜色和虚拟交线颜色。
隐藏线框颜色	使用您指定的颜色代替隐藏线颜色和隐藏追踪线颜色。
着色切割面颜色	控制剖视图中所有切割面的颜色。
使用两侧光	指定光照是否将应用于着色面的前面和背面。来自某光源的光照应用于面朝光源的面。此行为与着色建模视图中的行为类似。如果关闭该选项，光照则不应用于背面。
光亮度	指定添加到着色曲面的光亮强度，使它们显得光亮。
公差
着色公差	用于指定以下着色公差之一： 粗糙 标准 精细 特精细 极精细 定制 — 将边、面和角度值用于着色公差。
边	指定从每个弦到它所逼近的曲线的距离的上限。此选项也称为“面边”公差，对于缝合面之间的缝隙很有用。该值以部件的单位表示。此行为与用于着色建模视图的同样命名的选项相同。
面	指定模型面和逼进它的小平面之间允许的最大距离，以部件的单位表示。
角度	指定小平面下任意两个位置的曲面法矢之间的最大角度偏差。已发现该选项对高曲率（尖角）面是有用的。

UGNX10.0制图首选项－公共透视首选项设置教程：


这一组选项仅可在设置对话框中找到。

格式
使用透视	如果设置此选项，则将默认的平行投影更改为透视投影。距离框指定视图中心和剪切平面之间的距离。 注释 如果打开视图的透视选项，则无法将它用作任何其他制图视图的父视图。
使平面适合范围	计算前后剪切平面的值以适合模型外部大小。这些值计算出来后，将显示在距离框中。
启用前剪切	设置制图视图的前剪切平面。在距离框中键入值以控制基准坐标位置与前剪切平面之间的距离。
启用后剪切	设置制图视图的后剪切平面。在距离框中键入值以控制基准坐标位置与后剪切平面之间的距离。

UGNX10.0制图首选项－公共光顺边首选项设置教程：

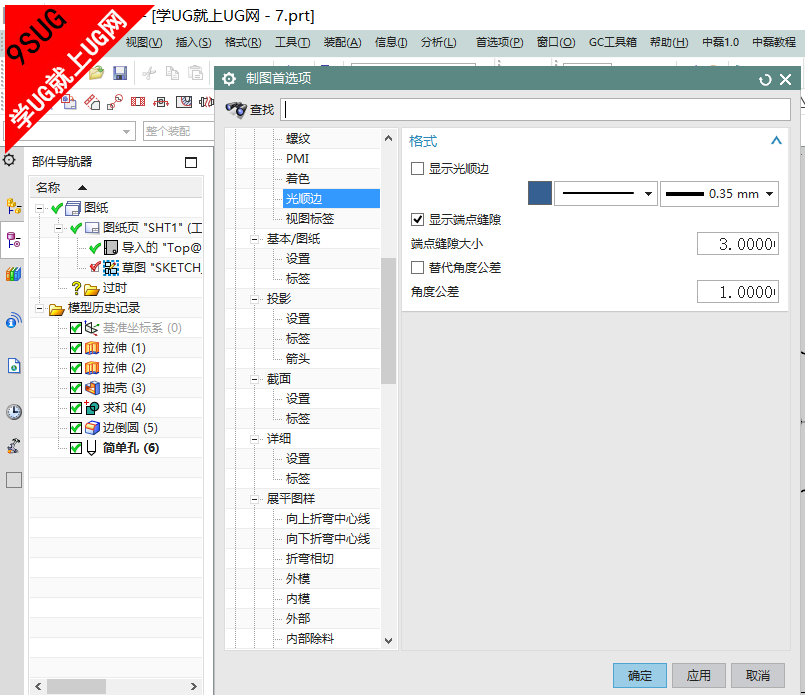

UG10.0光顺边首选项设置教程

格式
显示光顺边	控制其相邻面具有相同切边的两个曲面相交而产生的边的显示。
颜色、线型、宽度	控制光顺边线的颜色、线型和宽度。 注释 对于线和边，颜色按钮变灰 时，颜色派生自部件的面或体，具体取决于线框颜色源选项的设置。 提示 如果要将颜色选项设置为面或体的原始颜色，请单击颜色对话框中的取消选择所有颜色 。 注释 要查看图形窗口中的宽度更改，请确保首选项→可视化对话框中直线选项卡上部件设置组中的显示线宽复选框已选中。 另外，如果首选项→可视化对话框中颜色/字体选项卡上图纸部件设置组中的单色显示已选中，则请确保显示线宽复选框也已选中。 如果未设置显示线宽，则所有对象将以 0.13 毫米宽度显示。
显示端点缝隙	可用于控制光顺边端点处可见缝隙的显示。 根据 ISO 和 JIS 标准，不可对连续圆角的光顺边应用缝隙。 未设置“显示端点缝隙” 设置了“显示端点缝隙”
端点缝隙大小	控制光顺边曲线端点处缝隙的大小（以图纸单位表示）。 注释 如果缝隙值过大，则不对光顺边应用任何缝隙。
替代角度公差	替代 NX 用于确定相邻面之间是否存在光顺边的默认角度。
角度公差	控制新的角度公差值。
