UGNX10.0装配教程－创建拆卸序列教程：

UG10

• 选择装配选项卡→常规组→序列 。

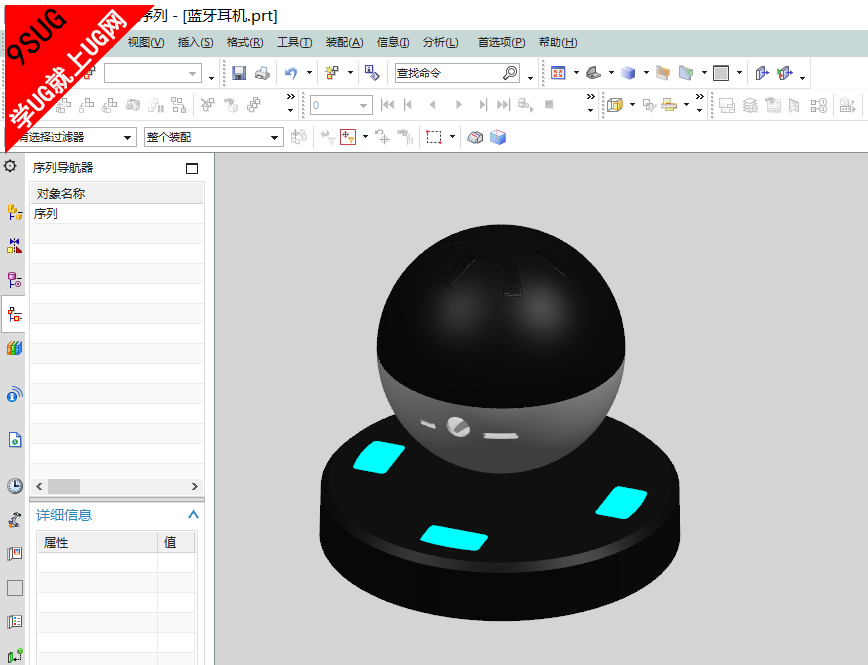

  NX 将进入序列环境。
• 选择主页选项卡→装配序列组→新建 。
• （可选）在序列导航器中，选择序列名称节点，然后在详细信息面板中重命名序列并提供描述。
• （可选）将不打算在此序列中使用的组件从已预装文件夹拖至已忽略文件夹。
  被忽略的组件在序列视图中隐藏。
• （可选）放置视图以显示第一个组件的拆卸，然后在序列步骤组中单击记录摄像位置 。
  摄像机 步骤节点显示在序列导航器中。
  默认情况下，在步骤列中，第一个节点的编号为 10。

  注释	默认状态下，提高一个步级可使装配序列编号增大 10。这样便于以后在序列中添加中间步骤。

• 拆卸单个组件。


  • 选择要拆卸的组件。
  • 右键单击所选组件，然后选择拆卸。
    还可以单击序列步骤组中的拆卸 。


  该组件即从显示中移除。

  拆卸 步骤节点显示在序列导航器中。

• 一起拆卸两个或多个组件。


  • 选择要拆卸的组件
  • 在序列步骤组中，单击拆卸 。



  提示	也可以通过将组件或子组拖至顶部序列节点或拖至现有序列步骤之间的任何位置来创建序列步骤。




• 拆卸具有运动特征的组件。


  • 在序列步骤组中，单击插入运动 。
    录制组件运动对话框条出现。
  • 选择一个或多个要移动的组件。
  • 单击鼠标中键。
  • （可选）在录制组件运动对话框条上，单击运动录制首选项 ，并调整录制选项以满足需求。
  • （可选）单击只移动手柄 ，并将动态 CSYS 移至便于启动运动的位置。
    例如，将原始手柄移至旋转中心。
  • 单击移动对象 。
    也可以通过单击鼠标中键，来激活移动对象按钮。
  • 选择一个手柄并移动所选组件。
  • （可选）选择其他手柄，并将此选项以其他方式进行移动。
  • 完成运动后，单击拆卸 或确定 以记录运动步骤。
  • 完成一步或多步运动后，单击取消 。
    录制组件运动对话框条将一直保持打开状态，直到您单击取消 。
    这样，您无须重新打开对话框条即可完成一个运动序列。





• 完成序列后，在装配序列组中，单击完成 。




  UGNX10.0装配教程－创建一起拆卸多个组件教程：
  当您选定多个组件并选择拆卸命令时，将为每个组件创建一个单独的拆卸步骤。
  本示例将展示如何通过单个步骤拆卸多个组件。


  • 选择装配选项卡→常规组→序列 。
    NX 将进入序列环境。
  • 如果必要，在装配序列组中，单击新建 。
  • 选择要一起拆卸的两个或多个组件。
  • 在序列导航器的已预装文件夹中，右键单击选定的组件之一并选择一起拆卸。
    此时会将选定组件添加到一个新组件组并进行拆卸。
    通过装配或拆卸序列命令自动创建的组件组名为 Sequence Group 1、Sequence Group 2，依此类推。
