UGNX10.0制图首选项设置教程－公共虚拟交线首选项:

UGNX11.0虚拟交线首选项设置

格式
显示虚拟交线	根据 JIS 或 ISO 标准（在该标准下，过渡面理论上相交）控制虚构曲线的外观。 注释 仅当原始曲面在倒圆之前连结或相交时，才显示虚拟相关曲线。
颜色、线型、宽度	控制虚拟交线的颜色、线型和宽度。 注释 对于线和边，颜色按钮变灰 时，颜色派生自部件的面或体，具体取决于线框颜色源选项的设置。 提示 如果要将颜色选项设置为面或体的原始颜色，请单击颜色对话框中的取消选择所有颜色 。 注释 要查看图形窗口中的宽度更改，请确保首选项→可视化对话框中直线选项卡上部件设置组中的显示线宽复选框已选中。 另外，如果首选项→可视化对话框中颜色/字体选项卡上图纸部件设置组中的单色显示已选中，则请确保显示线宽复选框也已选中。 如果未设置显示线宽，则所有对象将以 0.13 毫米宽度显示。
显示相邻圆角	标识或重新构建用于构成正确的虚拟相交曲线的相交面。当模型包含分析圆角面时，使用相邻圆角；在分析圆角面中，圆角之间的面完全倒圆，例如，相邻的圆柱面共享线性光顺边。
显示端点缝隙	可用于控制虚拟交线端点处的可见缝隙的显示。缝隙的长度以图纸单位表示，并且由端点缝隙大小框中设置的值控制。 带有端点缝隙的虚拟交线
端点缝隙大小	控制虚拟相关曲线端点处缝隙的大小（以图纸单位表示）。 注释 如果缝隙值过大，则不对光顺边应用任何缝隙。

UGNX10.0制图首选项设置教程－公共追踪线首选项:

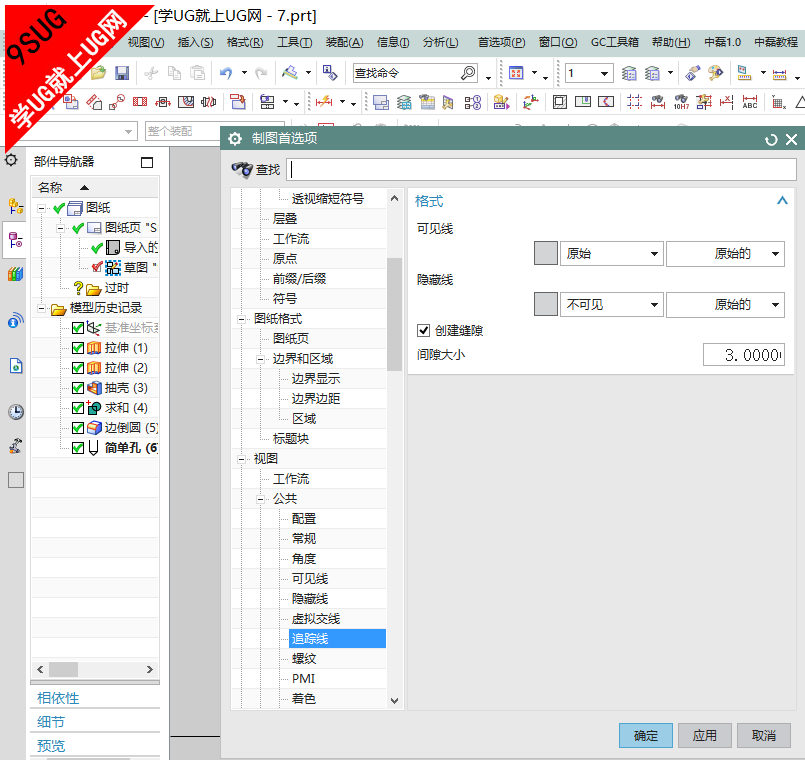

UGNX11.0追踪线设置

格式
可见线	设置追踪线可见部分的颜色、线型和宽度。 在爆炸图中，追踪线显示装配组件如何装配在一起。您可在装配应用模块中创建追踪线。 注释 有关详细信息，请参见装配帮助中的追踪线。 带有追踪线的爆炸图
隐藏线	设置追踪线隐藏部分的颜色、线型和宽度。
创建缝隙	在追踪线的端点和交点处添加可见缝隙。
缝隙大小	控制追踪线缝隙的长度，使用图纸单位给出。
