UGNX10.0制图首选项－视图－公共角度首选项设置教程

UGNX10.0制图教程

UGNX11.0角度:
仅可在设置对话框中找到。
角度	更改视图的角度。该角度是从正 XC 轴算起的。 处于 0° 角的右视图 处于 30° 角的右视图 当为视图设置包含旋转角度选项时，角度值会显示在旋转剖视图或旋转投影视图的视图标签中。

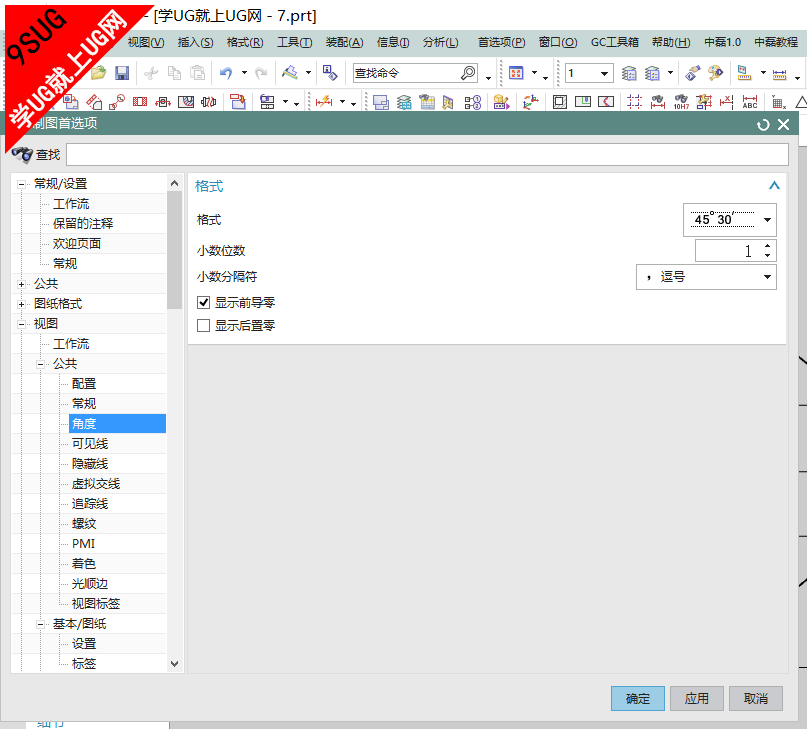

格式
格式	设置视角的标签格式。 分数度数显示小数格式的角度度数。 度，分以度和分的格式显示角度。分数测量值大于 30 秒的角度向上舍入为最接近的分数。分数测量值小于等于 30 秒的角度向下舍入。 度，分，秒以度、分和秒格式显示角度。 整数度数将角度舍入到最近的整数度数。如果角度的分数部分小于等于 30 分（例如 53.50），NX 就会向下舍入（例如 53）。如果角度的分数部分大于 30 分（例如 53.51），NX 就会向上舍入（例如 54）。
小数位数	设置视角的精度值。
小数分隔符	用于将视角小数点字符的显示设置为句点或逗号 。
显示前导零	在视角小于一度时显示前导零。
显示后置零	显示视角的后置零。
