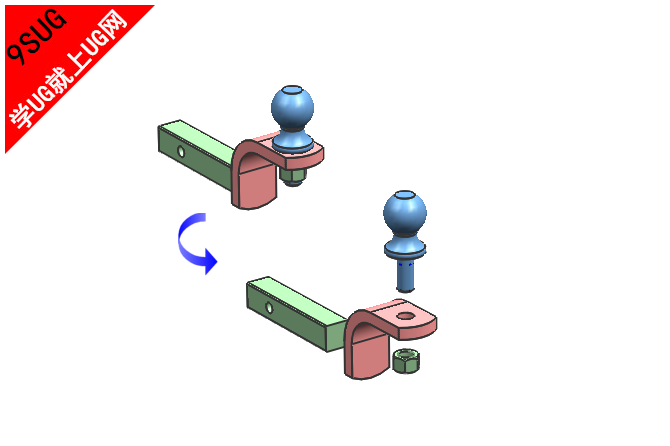

UGNX10.0装配爆炸图说明：使用爆炸图命令可创建一个视图，在该视图中，选中的部件或子装配相互分离开来，以便用于图纸或图解，如下图所示。此命令以可见形式在爆炸图中对组件进行变换，并且不会更改组件的实际装配位置。

要创建UG爆炸图，必须执行以下步骤：

• 创建新的爆炸图。
• 重定位组件在爆炸图中的位置。



UG11.0爆炸图教程

UGNX10.0新建爆炸图:

使用新建爆炸图命令可创建新的爆炸图，组件将在其中以可见方式重定位，以生成爆炸图。此命令还允许为爆炸图指定名称或使用默认名称。

注释	需要记住的是，模型视图名称与爆炸图的名称不同。NX 不会更改显示爆炸图的模型视图的名称。它只会向图形窗口一角有关显示模型视图的信息中添加单词 EXPLODED。

如果视图包含已爆炸的组件，则可以将其用作创建新爆炸图的起点。如果要创建一系列爆炸图，则此方法非常有用。

位于何处？

应用模块	装配
命令查找器	新建爆炸图
