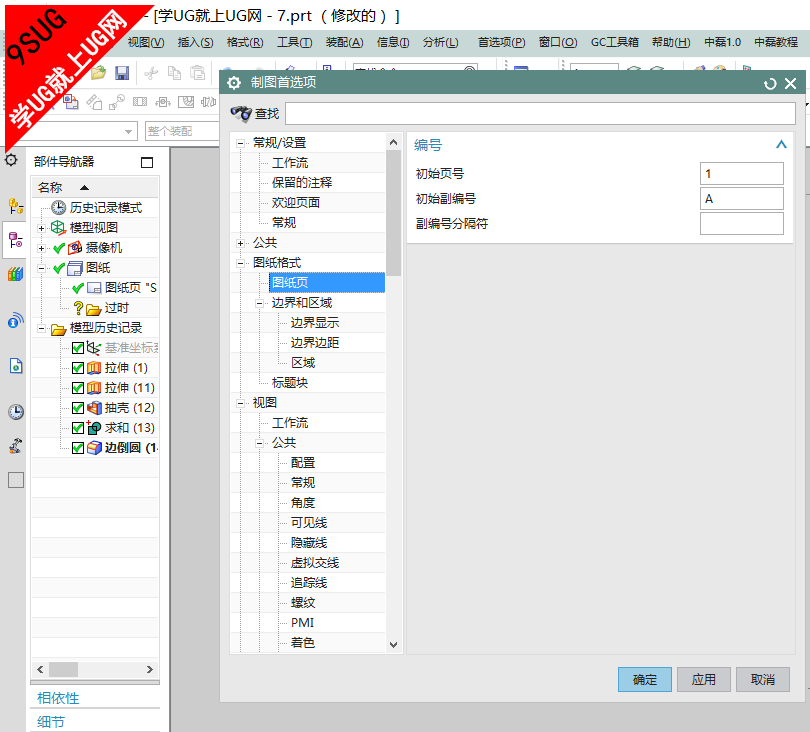

UGNX10.0制图首选项工作表首选项说明：

NX11.0下载

数字
初始页号	用于指定自动进行图纸页编号所使用的初始主要数字或字母。 图纸页的页号显示在部件导航器中页号列的下面。
初始副编号	用于指定自动进行图纸页编号所使用的初始次要字符。如果主要字符是数字，则次要字符必须是字母。同样的，如果主要字符为字母，则次要字符必须为数字。
副编号分隔符	指定用于分隔主要和次级图纸页字符的可选分隔符。

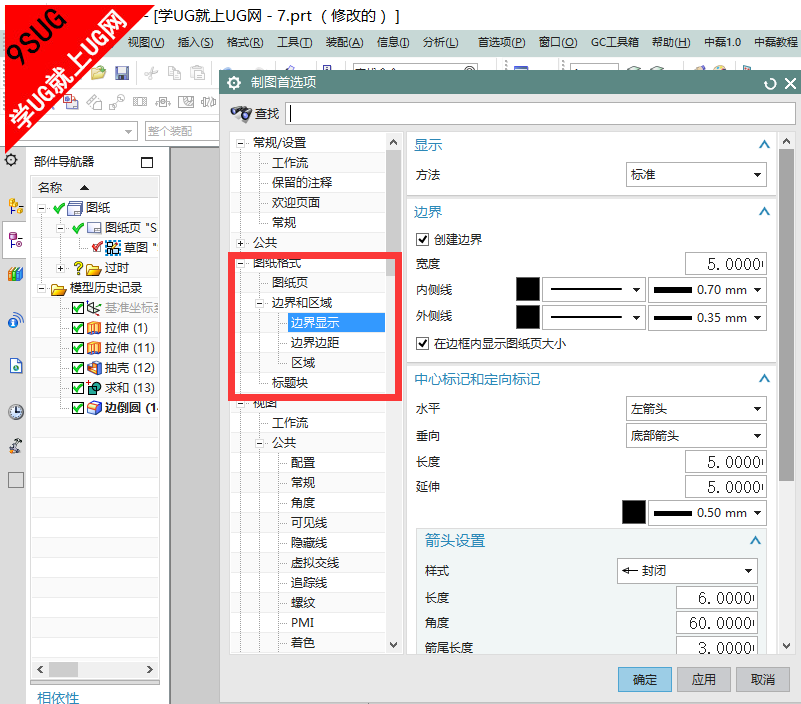

UGNX10.0制图边界和区域边界显示首选项：

NX11.0工程图教程

显示
方法	用于在新建边界和区域时设置默认方法。 标准 - 边界和区域选项的值是根据当前部件关联的制图标准设置的。 定制 - 用于为边界和区域选项设置唯一值。即使部件的制图标准发生变化，这些值也不会更改。
边界
创建边界	确定将边界和区域添加到图纸部件时是否显示边界。
宽度	设置边界的宽度（以英寸或毫米为单位，具体视部件的单位类型而定）。
内侧线 外侧线	设置内外边界线的颜色、样式和宽度。
在边框内显示图纸页大小	选中后，边界拐角处将显示图纸页大小。
中心标记和方位标记
水平	将中心标记的显示和外观置于与图纸页的水平中心对齐的边界上。 无 - 边界上不显示水平中心标记。 左箭头 - 箭头符号显示在左边界的图纸页的水平中心线上。 对应的延伸线将显示在边界的对侧。 右箭头 - 箭头符号显示在图纸页的水平中心线上，位于右边界。 左箭头与右箭头 - 箭头显示在图纸页的水平中心线上，位于两侧边界。 左线与右线 - 延伸线显示在图纸页的水平中心线上，位于两侧边界。
竖直	设置中心标记在边界上的显示和外观，与图纸页的竖直中心重合。 无 - 边界上不显示竖直中心标记。 底部箭头 - 箭头符号显示在图纸页的竖直中心线上，位于底部边界。 对应的延伸线将显示在顶部边界。 顶部箭头 - 箭头符号显示在图纸页的竖直中心线上，位于顶部边界。 对应的延伸线将显示在底部边界 底部箭头与顶部箭头 - 箭头显示在图纸页的竖直中心线上，位于顶部和底部边界。 底线与顶线 - 延伸线显示在图纸页的竖直中心线的顶部和底部。
长度	设置标记的延伸线在内边界外延伸的长度（以英寸或毫米为单位，具体视部件的单位类型而定）。
延伸	设置标记的延伸线在内边界内延伸的长度（以英寸或毫米为单位，具体视部件的单位类型而定）。
	设置中心标记和方位标记的颜色和宽度。
箭头设置	样式 - 设置中心标记和方位标记的箭头样式。 长度 - 设置箭头的长度（以英寸或毫米为单位，具体视部件的单位而定）。 角度 - 设置箭头的角度。 箭尾长度 - 设置箭头尾部的长度（以英寸或毫米为单位，具体视部件的单位而定）。 方向 - 设置箭头的方向。 指向图纸页内 指向图纸页外 距内边界的距离 - 设置标记的箭头在内边界外延伸的长度（以英寸或毫米为单位，具体视部件的单位类型而定）。
修剪标记
创建修剪标记	在图纸边界的四个角显示修剪标记。
样式	设置修剪标记的样式。
长度	控制修剪标记的长度（以英寸或毫米为单位，具体视部件的单位类型而定）。
宽度	控制修剪标记的宽度（以英寸或毫米为单位，具体视部件的单位类型而定）。
颜色	设置修剪标记的颜色。

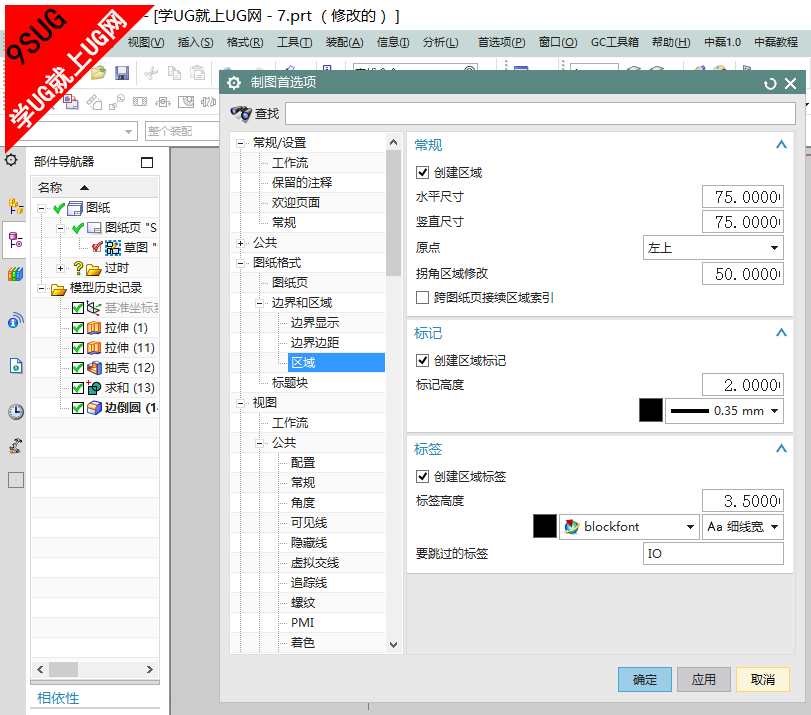

UGNX10.0制图边界和区域的区域首选项：

UGNX11.0

常规
创建区域	确定将边界和区域添加到图纸页时是否显示区域。
水平大小	设置水平区域的大小。
竖直大小	设置竖直区域的大小。
原点	设置原点以进行区域编号和印字。 可以将此原点设置为矩形边界的四个角之一。
修改拐角区域	控制如何在图纸中处理局部区域。给定的值可用来确定何时创建局部区域，以及何时向图纸中的拐角区域添加额外区域。该值指定为百分数 示例：值设置为 50 局部区域大于或等于完整区域的 50%，因此将创建一个较小的区域 局部区域小于完整区域的 50%，因此多余区域将添加到拐角区域
在图纸页内连续编制区域索引	仅可在制图首选项对话框中找到。 控制水平数字区域标签的索引是否会继续在下一张图纸页中编制。 注释 如果重置此首选项，则现有的区域首选项将会更新。
标记
创建区域标记	显示相邻区域之间的区域标记。
标记高度	设置区域标记线的大小。默认情况下，该距离等于边界宽度的值。
	设置区域标记线的颜色和宽度。
标签
创建区域标签	显示区域标签。
标签高度	设置区域标签的字符高度。
	设置区域标签的颜色、字体和样式。
要跳过的标签	列出在图纸页上标记区域时不应使用的字母。

UG11

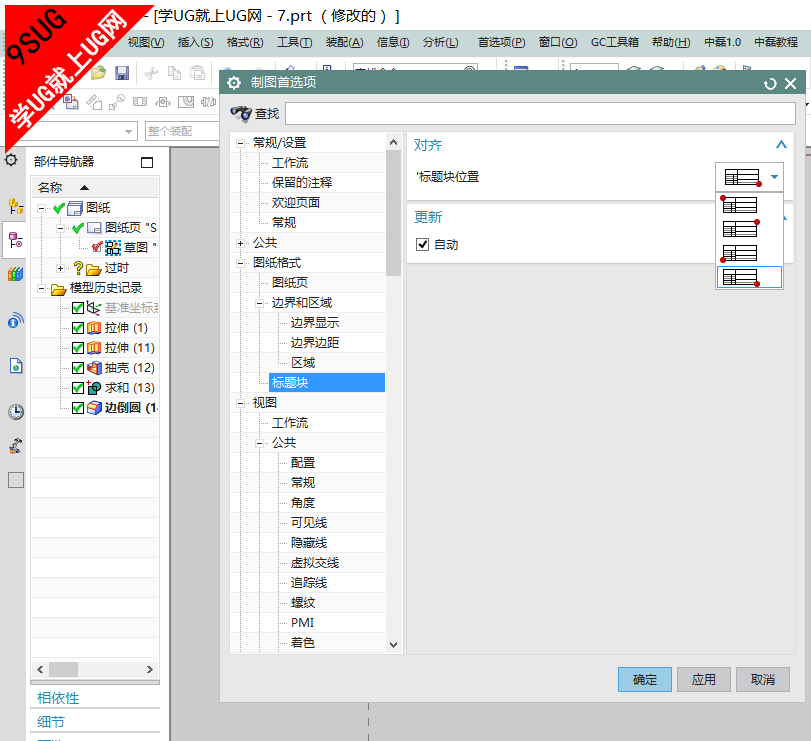

UGNX10.0制图标题块首选项：

UGNX11.0_64位下载

对齐
标题块位置	确定定制标题块的原点，您可以拖动它，并将它与图纸页中的其他对象对齐。可以从以下各项进行选择： 左上 右上 左下 右下
更新
自动	打开或关闭定制标题块的自动更新。
