UGNX10.0制图首选项－直线/箭头的箭头首选项操作范例：

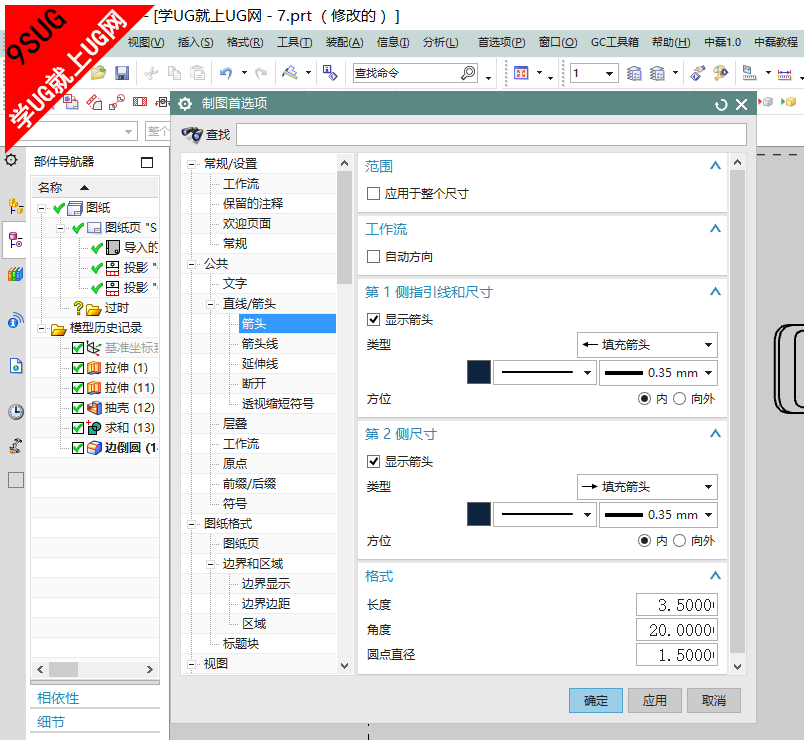

UG制图直线/箭头的箭头首选项

范围
应用于整个尺寸	如果设置该选项，对颜色、线型、宽度、类型、可见性和方向设置的任何更改将立刻应用于所有箭头。不需要单击应用按钮。 注释 如果只想将更改应用于一个箭头，则必须首先清除该选项。
工作流
自动方向	自动将尺寸放在尺寸延伸线之间。单击一次可将尺寸标注放在光标位置。 注释 对于径向尺寸，以下规则适用： 如果尺寸定位在 90 度与 270 度之间，则指引线放在右侧。 如果尺寸标注的角度介于 270-90 度之间，则指引线放在左侧。
第 1 侧指引线和尺寸
该组中的选项控制所有指引线的箭头以及为尺寸选择的第一个对象侧的箭头的外观。
显示箭头	控件箭头的可见性。
类型	设置箭头的样式。
颜色、线型、宽度	设置箭头的颜色、线型和宽度。 注释 要查看图形窗口中的宽度更改，请确保可视化首选项对话框中直线选项卡上部件设置组中的显示线宽复选框已选中。 另外，如果可视化首选项对话框中颜色/字体选项卡上图纸部件设置组中的单色显示已选中，则请确保显示线宽复选框也已选中。 如果未设置显示线宽，则所有对象将以 0.13 毫米宽度显示。
方位	未设置自动方向时可用。 允许将尺寸的箭头设置为始终在延伸线内侧或外侧。
第 2 侧尺寸
该组中的选项控制为尺寸选择的第二个对象侧的箭头的外观。
显示箭头	控件箭头的可见性。
类型	设置箭头的样式。
颜色、线型、宽度	设置箭头的颜色、线型和宽度。
方位	未设置自动方向时可用。 允许将尺寸的箭头设置为始终在延伸线内侧或外侧。
格式
长度	控制箭头的长度（以英寸或毫米为单位），视部件的单位类型而定。
角度	控制箭头角度的大小（以度为单位）。
圆点直径	控制直径大小（以英寸或毫米为单位，具体视部件的单位类型而定）。

UGNX10.0制图直线/箭头延伸线首选项:

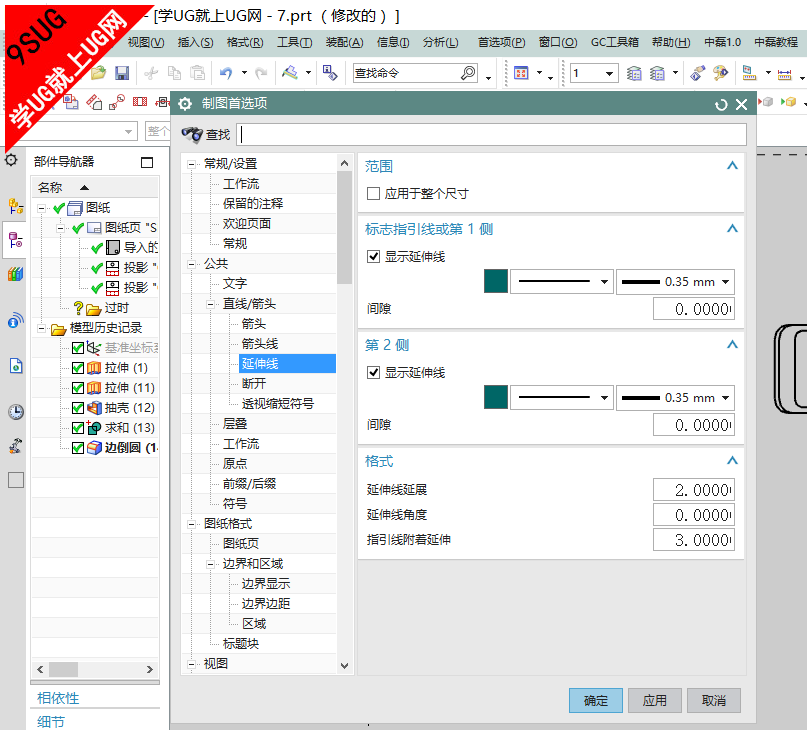

UG制图直线/箭头延伸线首选项

范围
应用于整个尺寸	如果设置该选项，对颜色、线型、宽度、可见性、延展和缝隙设置的任何更改将立刻应用于所有延伸线。不需要单击应用按钮。 注释 如果只想将更改应用于一条延伸线，则必须首先清除该选项。
标志指引线或第 1 侧
该组中的选项控制标志指引线以及为尺寸选择的第一个对象侧上的延伸线的外观。
显示延伸线	控制延伸线的可见性。
颜色、线型、宽度	设置延伸线的颜色、线型和宽度。 注释 要查看图形窗口中的宽度更改，请确保可视化首选项对话框中直线选项卡上部件设置组中的显示线宽复选框已选中。 另外，如果可视化首选项对话框中颜色/字体选项卡上图纸部件设置组中的单色显示已选中，则请确保显示线宽复选框也已选中。 如果未设置显示线宽，则所有对象将以 0.13 毫米宽度显示。
缝隙	设置从要为其标注尺寸的对象所在位置到延伸线末端的距离。
第 2 侧
该组中的选项控制为尺寸选择的第二个对象侧的延伸线的外观。
显示延伸线	控制延伸线的可见性。
颜色、线型、宽度	设置延伸线的颜色、线型和宽度。
缝隙	从要标注尺寸的对象所在位置到延伸线端点的距离。
格式
延伸线延展	延伸线延展时越过尺寸线的距离。
延伸线角度	延伸线与垂直线之间的角度（度）。此角度仅适用于竖直尺寸标注和水平尺寸标注。
基准延展	基准箭头的顶点到延伸线端点的距离。

UGNX10.0直线/箭头透视缩短符号首选项:

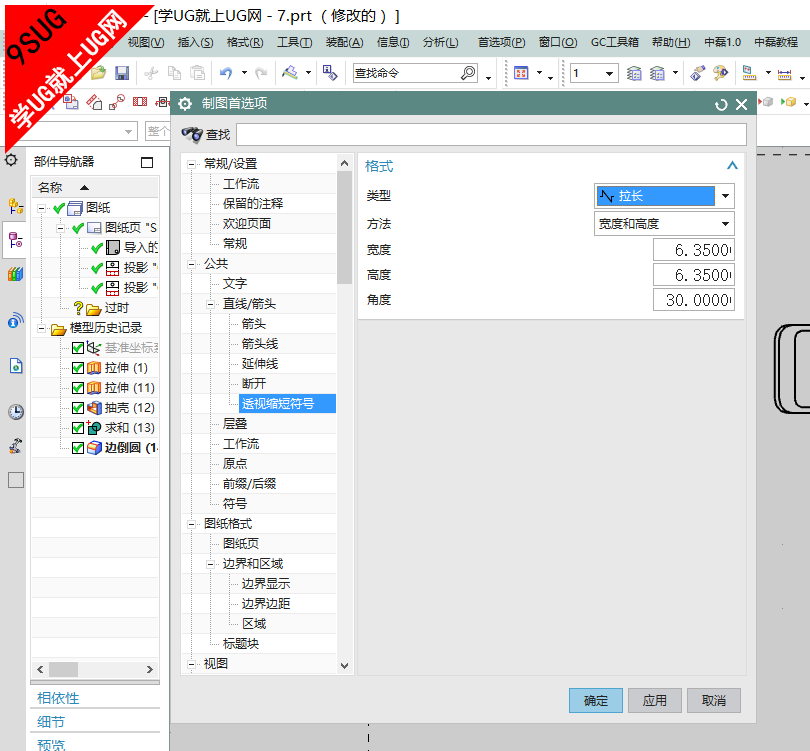

UG制图直线/箭头透视缩短符号首选项

格式
类型	指定透视缩短符号类型。 规则 已拉长
方法	指定用于定义透视缩短符号的方法。 宽度和高度 宽度和角度
宽度	设置透视缩短符号的宽度（以英寸或毫米为单位，具体取决于部件的单位类型）。
高度	设置透视缩短符号的高度（以英寸或毫米为单位，具体取决于部件的单位类型）。
角度	设置透视缩短符号的角度。
