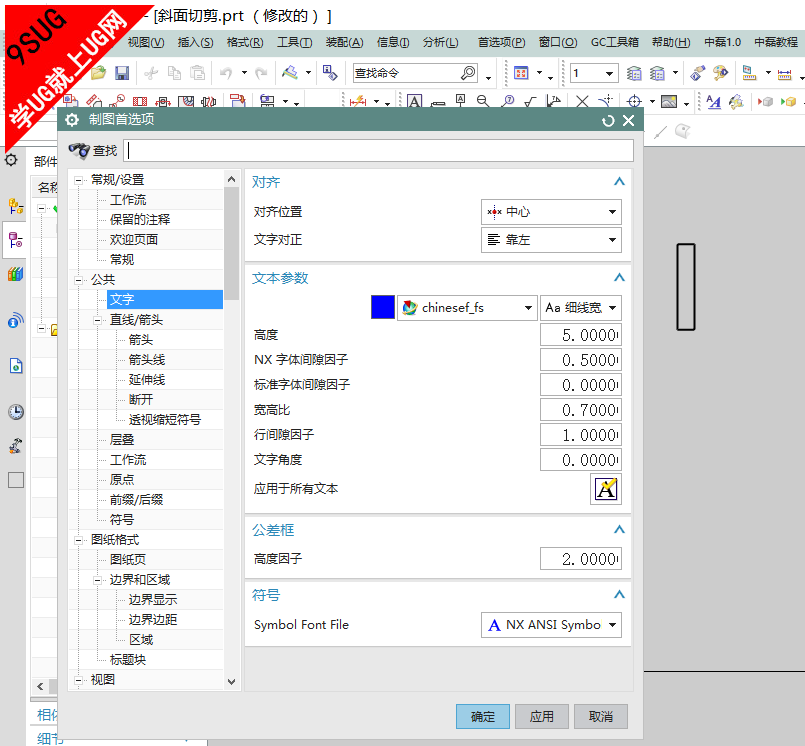

UGNX10.0制图首选项文字首选项设置教程：

UG制图教程

对齐
对齐位置	在文本框中设置点，将用于在图纸上对齐并放置文本。 注释对象中的文本包含在一个名为文本框的虚拟矩形中。此矩形上有九个位置可用于定位并对齐该注释对象。包含文本的所有注释对象都使用此矩形在图纸上定位并与其他文本对齐。 左上 中上 右上 左中 中心 右中 左下 中下 右下 注释 对于符号标注符号，无论对齐位置的设置如何，在符号内部创建的所有文本都居中对齐。 提示 如果以不同的场所位置创建尺寸标注或制图注释文本，则无法实现所需的对齐。记住，这是对齐的位置，不是实际文本。例如，如果想使文本左侧对齐，则应选择矩形左侧上的一个点作为制图对象的位置。
文本对齐	在注释对象中设置文本行的水平对齐。选项有： 左对齐 中心对齐 右对齐
文本参数
颜色	设置文本对象的颜色。
线型	设置文本对象的字型。
宽度	设置文本对象的线宽。 注释 要查看图形窗口中的宽度更改，请确保可视化首选项对话框中直线选项卡上部件设置组中的显示线宽复选框已选中。 另外，如果可视化首选项对话框中颜色/字体选项卡上图纸部件设置组中的单色显示已选中，则请确保显示线宽复选框也已选中。 如果未设置显示线宽，则所有对象将以 0.13 毫米宽度显示。
高度	控制以英寸或毫米为单位的字符文本高度，视部件的单位类型而定。
NX 字体间距因子	控制文本字符串中的 NX 字符间距，其给定值为当前字体的字符间距的倍数。
标准字体间距因子	控制文本字符串中的标准字符间距，其给定值为当前字体的字符间距的倍数。
宽高比	控制文本宽度与文本高度之比。
行间隙因子	控制文本上一行的底线与文本下一行的大写顶线之间的竖直距离，其给定值为当前字体的标准间距的倍数。
文字角度	控制文本的角度（度）。
公差框
高度因子	设置形位公差框的高度值。该值是当前文本高度的因子。 高度因子设置为 2.0 高度因子设置为 3.0
符号
符号线型文件	设置用来创建符号的字体文件。除了标准的字体类型以外，还可以使用特定的 NX 制图标准字体文件。 注释或其他文本中嵌入的符号将按照所选的符号线型文件显示。如果该符号的字体表示不存在，则将显示单笔线。 如果符号是使用 NX 字体类型（例如：blockfont）创建的，则无论符号线型文件设置如何，该符号将始终显示为单笔线。 笔画符号 NX ANSI 符号 NX ISO 符
