UG图文教程，经典机械零件练习题，替换面用法

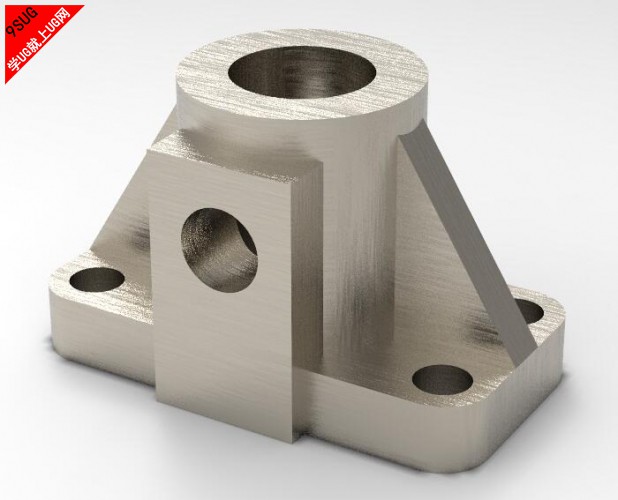

如下图所示，这是一个经常在机械练习题上看到的三维零件，在绘制时，用了拉伸、孔、替换面等命令，欢迎学习；

绘图步骤：

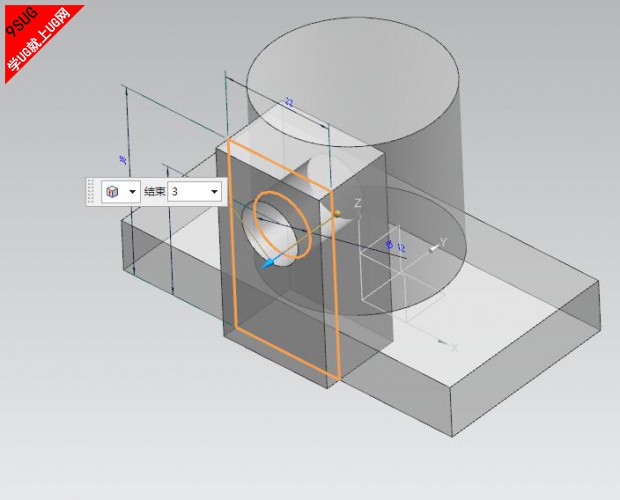

1.创建机械零件座的主体，用拉伸功能设计；

2.设计一个圆柱，其尺寸要求如下图；

3.创建凸起零件，其是一个倒立的长方形，然后执行求和；

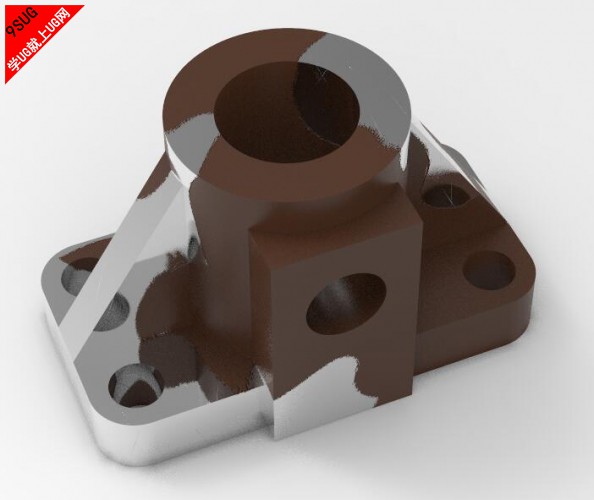

4.替换面，小方块与实体求和后，其孔成盲孔了，使用同步建模下的替换面，把孔做穿；

5.拉伸加强筋，其截面如下图，然后对称拉伸，并执行布尔运算；

6.倒R角后，创建同心圆孔，其孔尺寸如下图；

7.完成后的三维零件如下图，如果本文对你有帮助，欢迎多多点赞、评论，关注“UG网”，每日学UG；
