UGNX10.0拉伸弹簧弹力测试运动仿真教程

学UG就上UG网：
UGNX10.0拉伸弹簧弹力测试运动仿真运用了连杆、运动副、连接器等参数，通过对这些参数的有效设置，可以得出弹簧在受到外力作用下，其向上回弹的一个过程，关于弹簧的弹力测试请看本节UGNX10.0运动仿真教程。
NX操作范例：
1、在建模下创建弹簧的三维零件，其由两个圆柱、一个弹簧组成，中间并隔一定的距离；

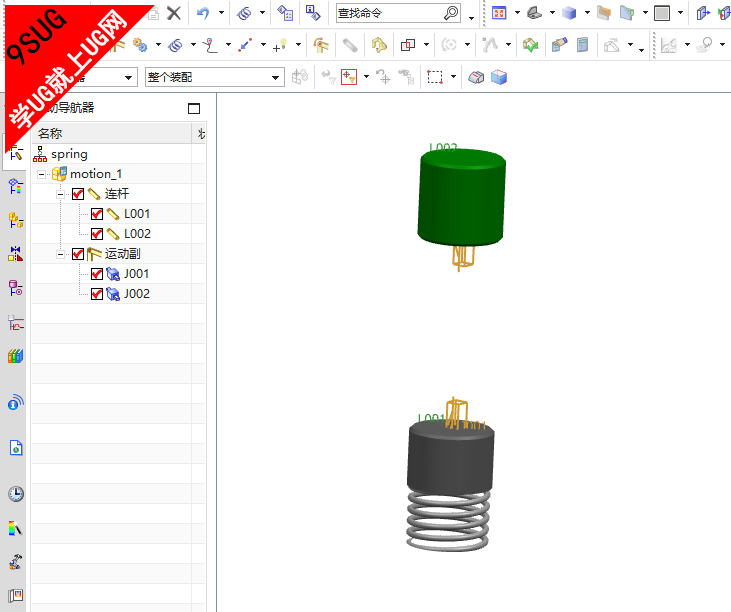

2、选中两个圆柱，把其添加成连杆，然后为其添加滑动副；

3、添加3D接触，由于第一个圆柱要由上而下脱落，需要为其增加3D接触；

4、添加弹簧，选中圆柱并指定坐标的原点，在弹簧参数中给其一定的值，然后点确定；

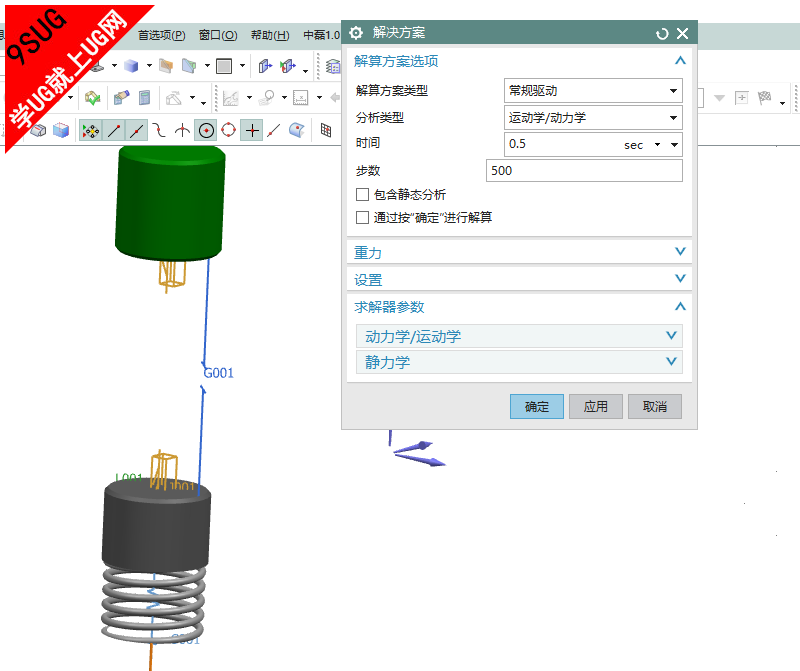

5、使用解决算案来求解以上步骤的参数设置，给其设定运动时间及步数；

6、通过动画播放，得到的UGNX10.0拉伸弹簧弹力测试运动仿真过程如下图，到此关于弹簧的弹力测试仿真创建完成。
