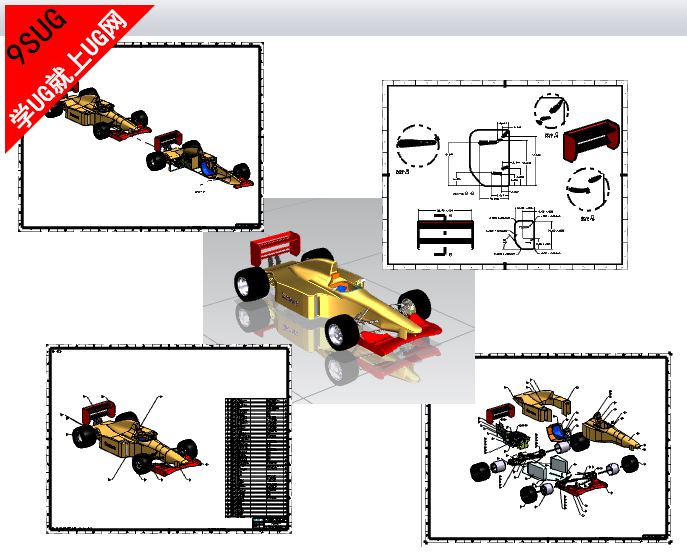

UGNX10.0制图模块定义：制图应用模块旨在允许您制作和维护符合主要的国家和国际制图标准的工程图纸。您可以使用以下流程在 NX 中创建图纸。

UG制图教程

基于模型的流程
图纸直接从 3D 模型或装配创建，并且与模型完全关联。对模型所作的任何更改都会自动反映在图纸中。

独立的流程
使用 2D 几何体和专用制图工具创建图纸，以便创建图纸详细信息。还可以使用其他工具，将 2D 内容转换为 3D 模型。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
制图应用模块包括：

一个直观而使用方便的图形用户界面，界面上的各种自动化工具有助于快速而轻松地创建图纸。整个制图过程中的即时屏显反馈有助于减少返工和编辑工作。

UG工程图教程

• 支持主要的国家和国际制图标准，包括 ASME、ISO、DIN、JIS、GB 和 ESKD。


• 与模型完全关联的制图注释，随模型的更新而更新。


• 一组综合视图创建工具，支持所有视图类型的高级显示、放置、关联及更新需求。


• 支持独立流程中的 2D 到 3D 工作流。可以使用在图纸中创建的 2D 曲线数据派生 3D 模型。


• 各种用于管理图纸更新和大型装配图纸的控件，大大提高了用户生产效率。


• 制图功能的 NX Open 应用模块程序编程接口 (API)，支持开发用户和第三方定制应用模块程序。


• I-deas 图纸 (ASC/DWG)、DXF/DWG 数据和 IGES 数据的数据迁移。
