UG图文教程，缸体练习题画法

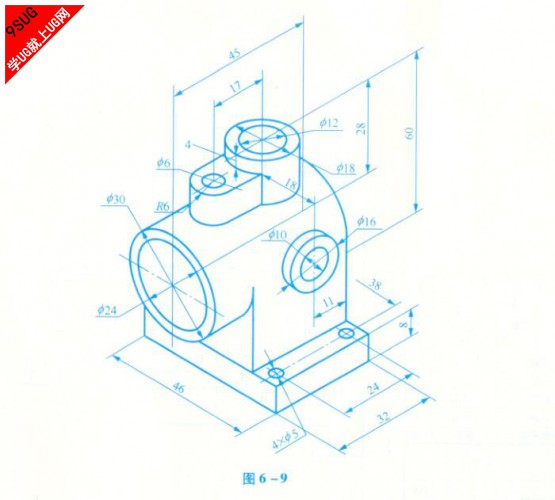

如下图所示，这是一个多工位UG练习题，咋一看图纸蛮复杂，其实画起来用简单的拉伸功能就能完成了，下面就来学习一下其画法吧；




绘图步骤：
1.使用拉伸功能，创建一个方块体；

2.填叠几何特征，先大致画出其主体；

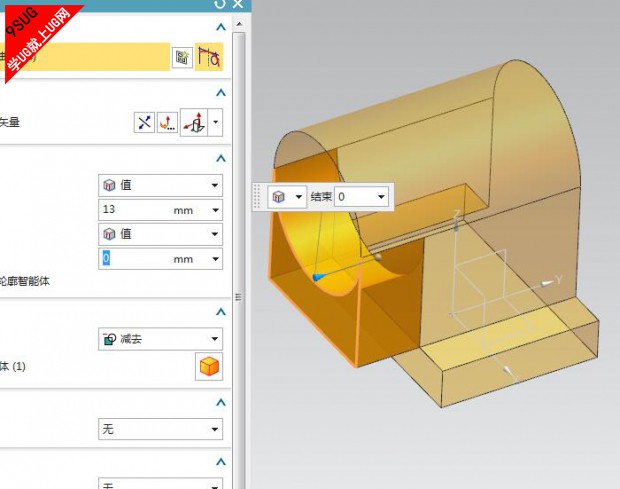

3.修剪到几何体上多余的特征；

4.使用抽功能，把特征做成带有壳体厚度的零件；

5.拉伸侧面凸台圆环；

6.拉伸Z轴方向的特征；

7.同理创建封口U型特征，要注意其高度；

8.创建打孔特征；

9.由于孔特征是对称的，另一侧使用镜像几何特征完成复制；

10.最终完成的三维零件如下图；关注"UG网"，每天学UG；
