UG练习题，机械底座三维画法

如下图所示，这是一例机械零件，通过四步即可以完成零件的三维设计，欢迎学习；




1.通过拉伸创建零件底座；

2.L型的几何形是连接底板与圆柱的桥梁；

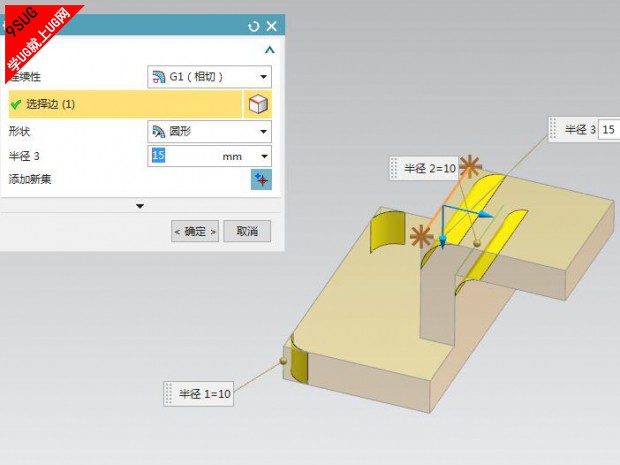

3.通过倒R角功能，对如下图的边进行倒角；

4.拉伸圆柱，要注意看懂图上的尺寸；

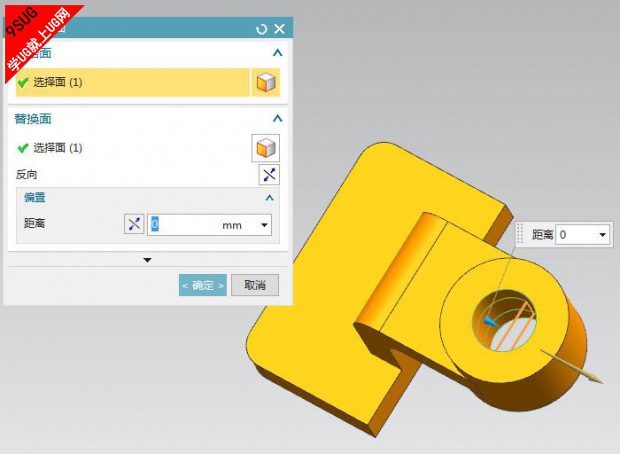

5.在同步建模下，使用替换面完成通孔的创建；

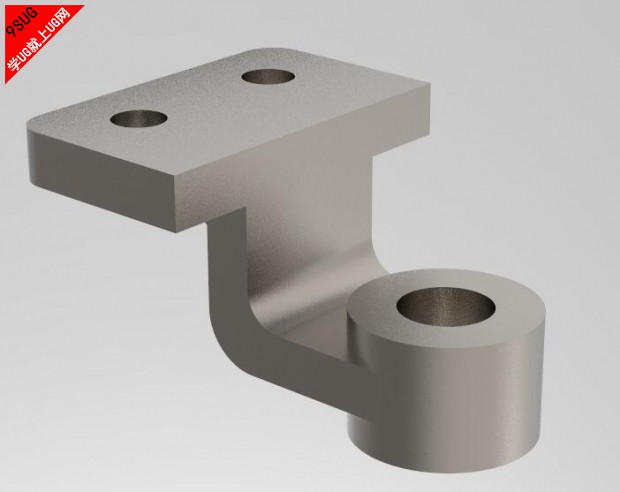

6.拉伸创建筋板，然后合并；

7.使用沉头孔功能，创建三维设计；

8.最终完成三维零件如下图，欢迎学习；
