UG草图中有阵列选项，其作用是用来复制相同特征的图元，UG草图中的阵列选项只能对曲线进行阵列。其主要的阵列方式有环形阵列、线性阵列（UG7.5以下的版本没有UG草图阵列功能）。我使用UG10.0来做UG草图中的曲线阵列教程。

UG草图曲线阵列操作范例：

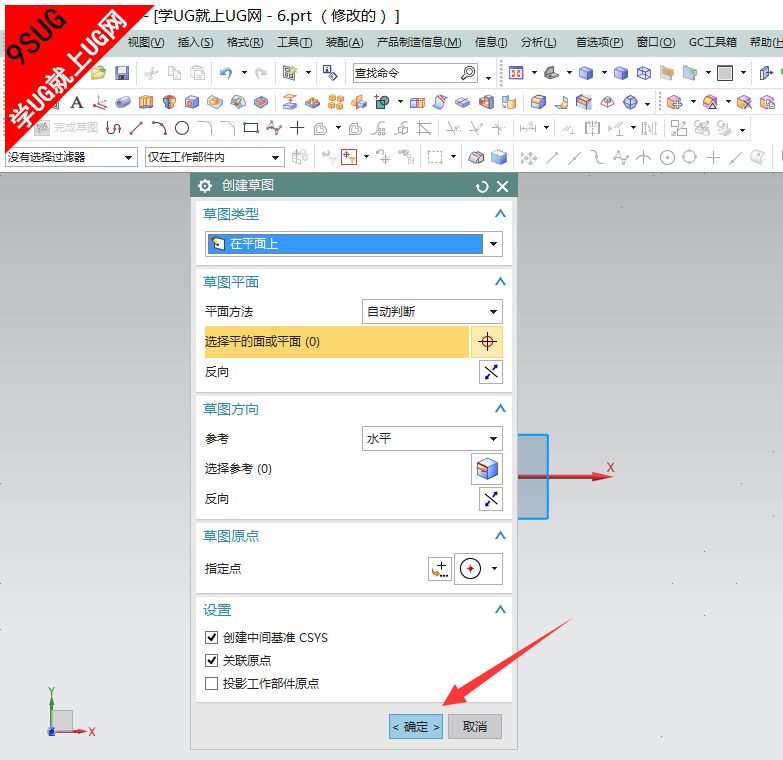

1、打开UG软件，新建一个草图

UG10.0草图教程

​2、使用圆命令先绘制一大一小两个圆；（用来要阵列的图元）

UG10.0草图中绘制圆

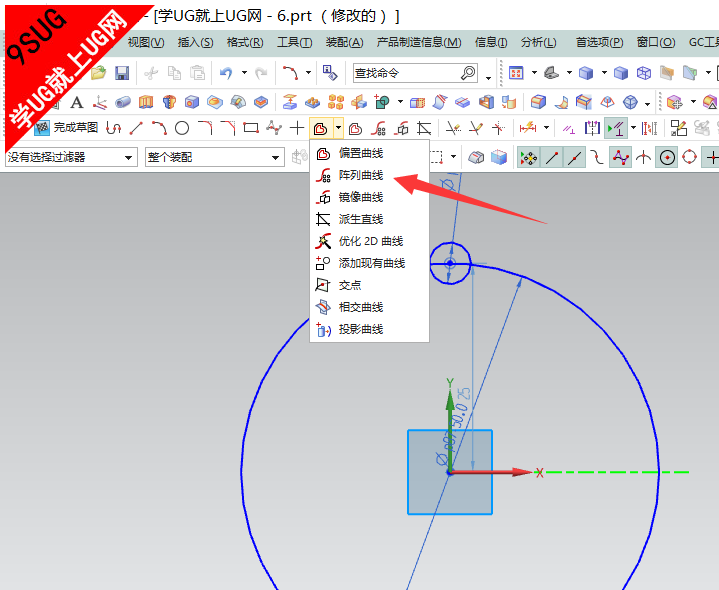

3、UG草图阵列命令的位置在曲线编辑下；

UG10.0草图阵列

4、点击UG草图阵列功能，其分为环形阵列（绕圆周阵列）、线性阵列（绕直线阵列）

UG草图阵列

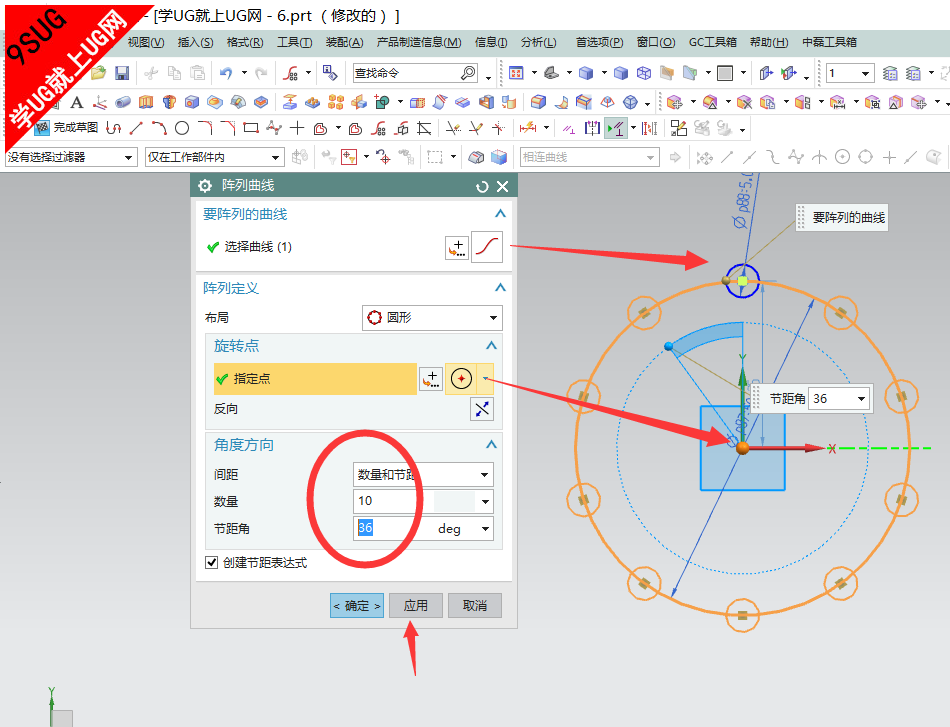

5、环形阵列：选中小圆作为要阵列的对象、选中大圆的圆心作为阵列的旋转点；

UG曲线阵列

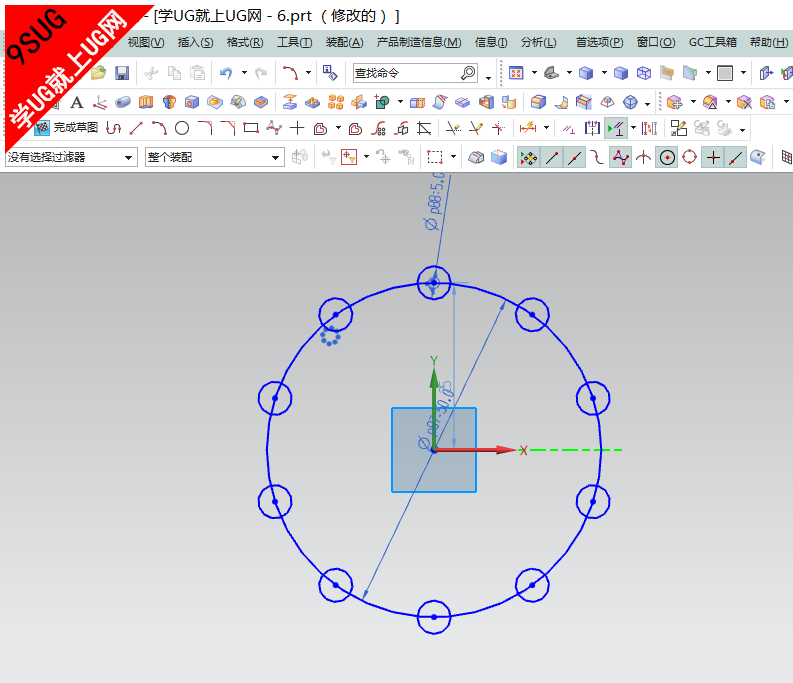

6、通过UG草图中的环形阵列的结果如下；

UG曲线阵列教程

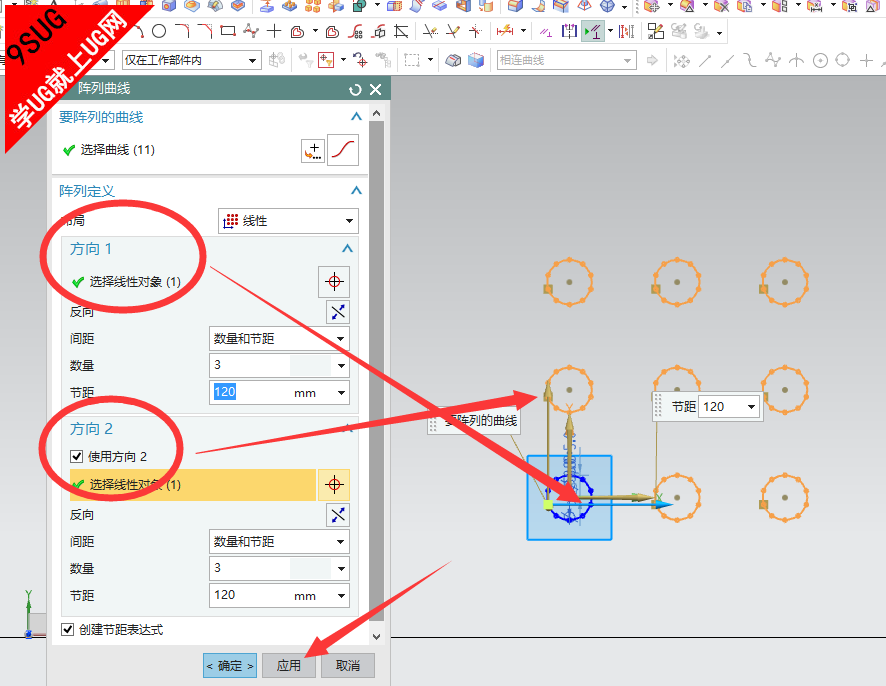

7、线性阵列：选中图上的大圆与小圆，指定线性阵列的方向（此时只能选X\Y向，如果是往一个方向阵列，只使用方向1即可）

UG草图线型阵列

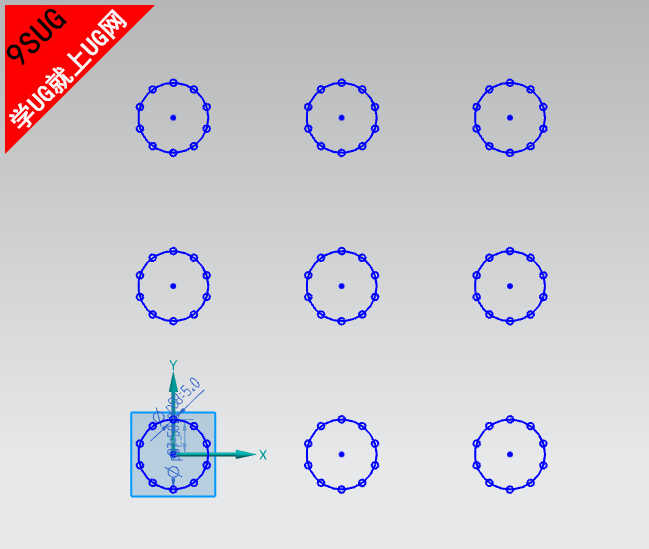

8、通过线型阵列得到的图形如下；

UG教程

注意：使用线型阵列时，如想改变其阵列方向，可以调节反向开关；
