行位带有斜顶UG10.0模具结构设计－就上UG网

UG10.0模具结构设计概述：
        最近几天较忙，用UG10.0软件设计一款行位中带有斜顶的模具结构，客户的大致要求如下：采用DME标准、按PPT模具分析资料进行分型、拆滑块、布顶针，产品形状如下图：

滑块带斜顶模具

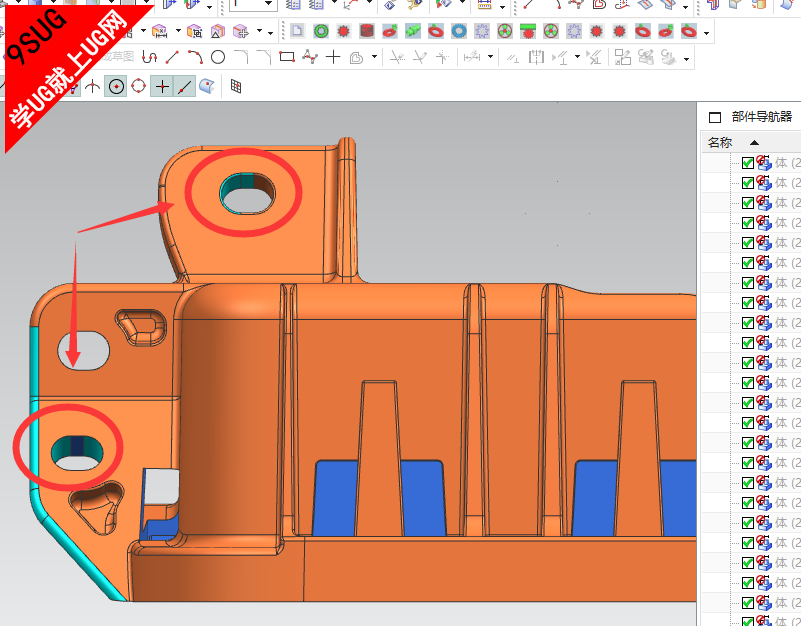

        咋一看，产品的模具结构也没有什么难的，分型面的变化又不大，应该可以三两下就可以用UG10.0设计完成了，细致地看了才发现完全不是这么回事，本例的难点就在于头部有两个不同方向的碰穿孔，采用滑块出模是必须的，但由于此方向的不同，需要在滑块中添加斜顶机构；（对于图上两个未碰穿的孔经过与客户沟通后，改成了水平方向，可以直接出模）

产品倒扣

        由于此模具结构设计过于漫长，这里就只讲解设计要点了，拆分好的滑块如下图；两个不同方向的碰穿孔位，要拆出单独的镶件；

UG10.0模具设计

        对于本例滑块中斜顶总体的结构如下图，由于斜顶要在滑块中进行移动，那么在用UG10.0进行模具设计的时候，需要把滑块座与滑块头进行分开，其之间的关系是运动的。

行位设计

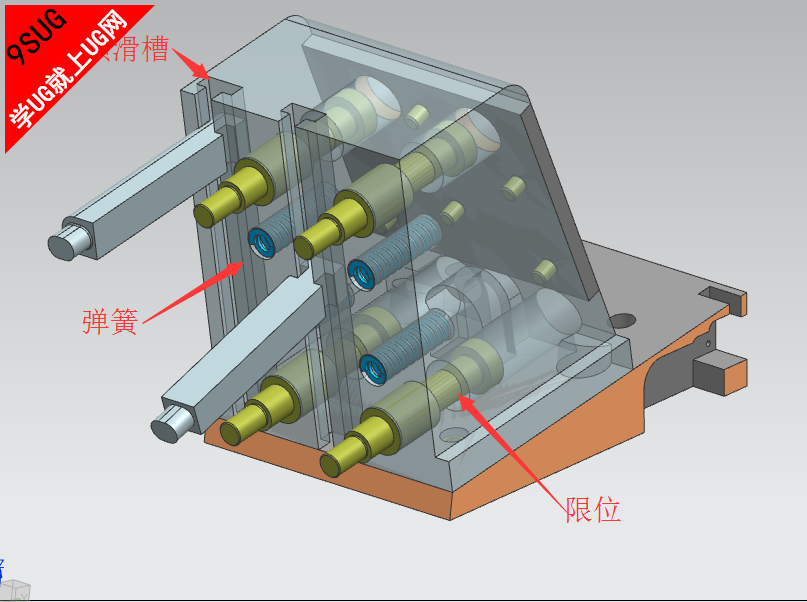

        斜顶的滑槽是用来让斜顶在运动时进行移动的；限位在模具开模后，滑块座在弹簧力的作用下，使滑块座与滑块头进行分离时不超过预定的限制；

UG10.0

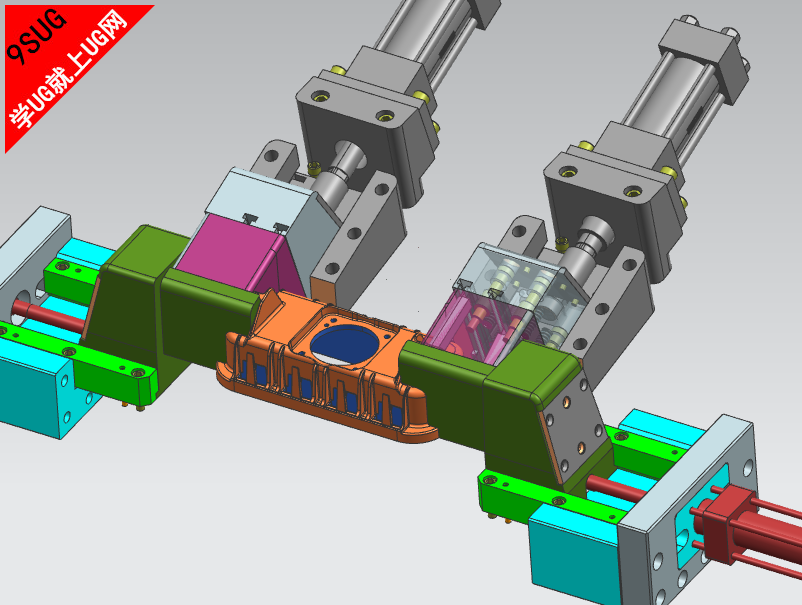

        本套模具，用UG10.0软件设计的最终结果如下图，共有4个油缸，滑块中带有斜顶的滑块又属于斜滑；模胚采用的非标准。

油缸设计

非标模胚设计

NX10.0模具设计总结：
        对于在设计DME标准的模具时，要注意其单位要使用英寸，顶针、螺丝采用英制，具体的细节可按客户提供的参考资料来设计；对于较大尺寸的模具，其有铲其可以产用原身留前模胚。
