UG10.0交点的创建教程－就上UG网

UG10.0教程：
点是零件设计时辅助绘图工具，比如在创建孔、样条曲线时，都要用到点工具，本节UG10.0教程讲解：交点的创建方法（基准平面与曲线求交点法），欢迎学习参考；

NX10.0设计步骤：
1、打开UG的绘图窗口，把其切换到曲线工具下，然后找到点创建命令；

UG交点创建

2、单击点后，其弹出的对话框如下；

UG教程

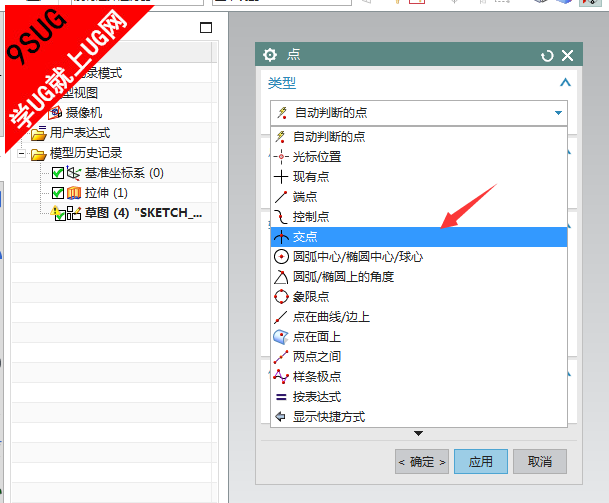

3、在点创建的类型中选择交点；（交点是绘图时使用率非常高的一种，需要牢记掌握）

UG10.0

4、展开点创建菜单，如创建的交点不想其与原来的图元有关联，可按下图去掉其关联；

UG10.0教程

5、在第一栏选中基准，第二栏选中曲线，然后点确定；（本交点创建方法是使用基准与曲线，然后求其相交点）

学UG就上UG网

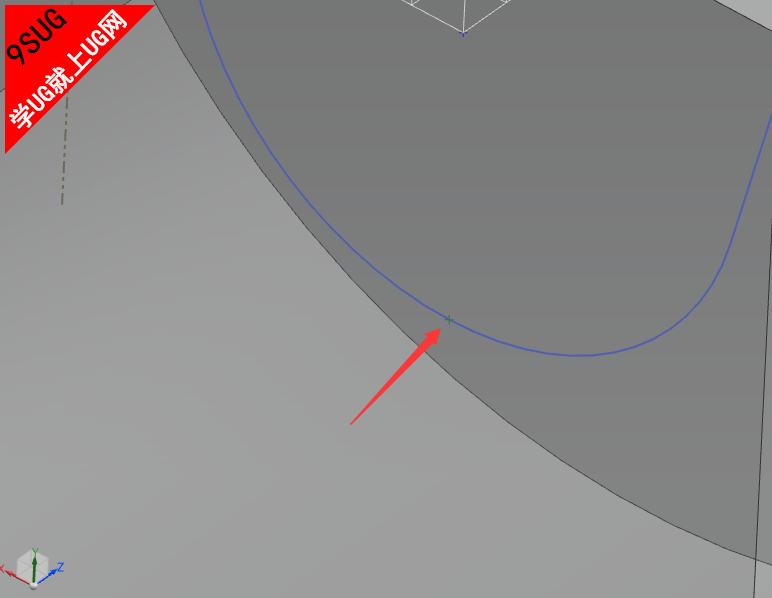

6、其创建得到的交点如下图；

UG软件

使用心德：
在创建交点时，其要选择的两种图元必须是十字叉才行，否则交点会创建不成功；
