在使用UG软件做产品设计时，为确保塑件制品的强度和刚度，又不致使塑件的壁增厚，而在塑件的适当部位设置加强筋，不仅可以避免塑件的变形，在某些情况下，加强筋还可以改善塑件成型中的塑料流动情况。
为了增加塑件的强度和刚性，宁可使用UG软件增加加强筋的数量，而不增加其壁厚。
2.1、加强筋厚度与塑件壁厚的关系

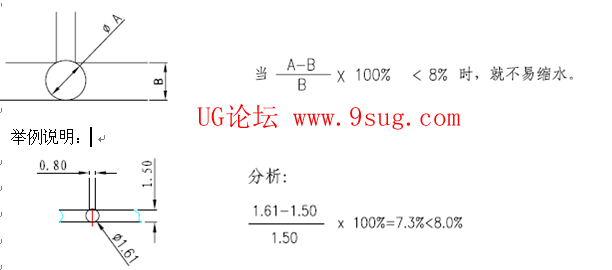

  举例说明：

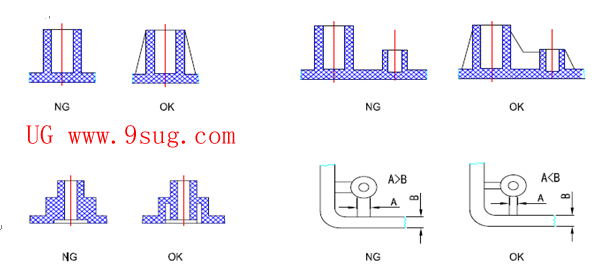

3.2、加强筋设计实例
本文由学UG就上UG网发表
UG网UG论坛网UG产品设计UG下载
