UG10.0导出prt格式图档教程

UG10.0教程：
prt图档可以带有图形在设计时的参数，其为UG软件默认的打开图档类型，不需要通过打开－选择格式这种步骤开启文档，本节UG教程讲解如何用UG10.0来导出prt格式的图档类型，欢迎学习。

NX10.0绘图步骤：

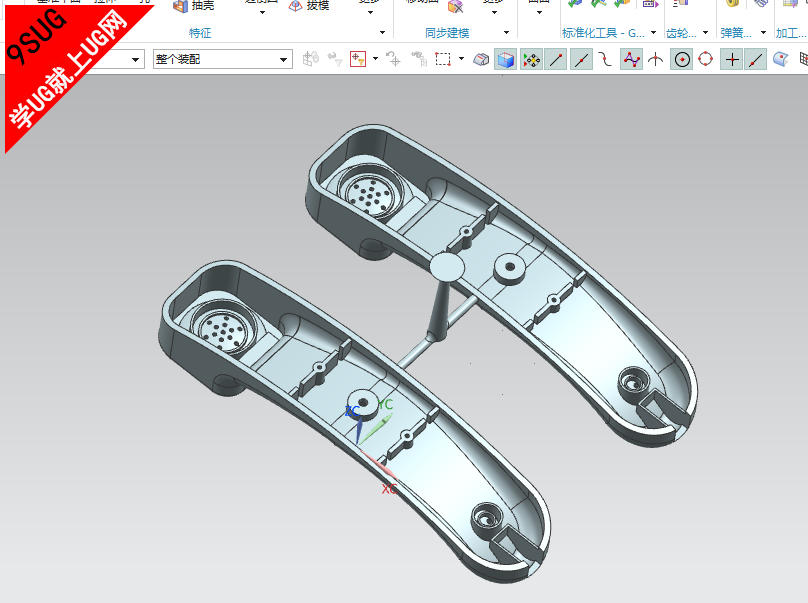

1、下图为一份电话机的模型图，用UG10.0打开后，其界面显示如图；

UG10.0图档

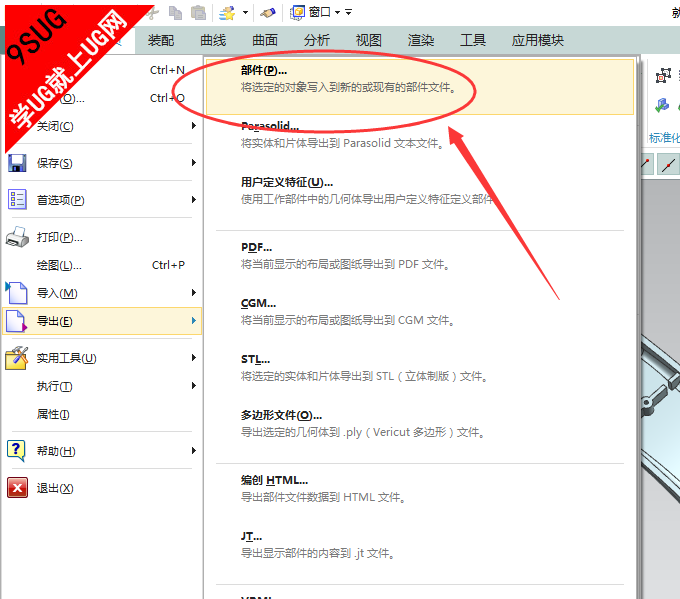

2、执行prt格式文件的创建，需要从文件－导出－部件来完成；

UG文件导出

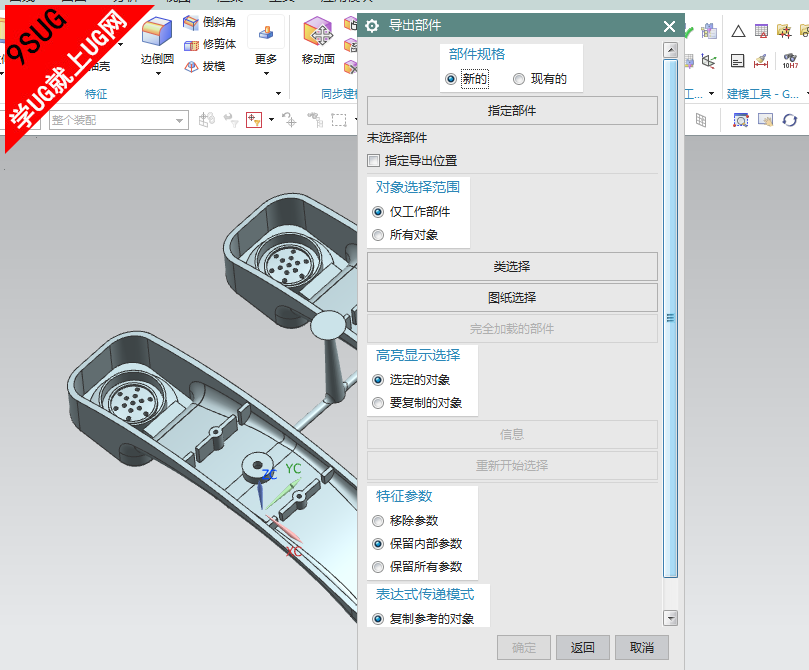

3、在执行过导出部件后，其界面的对话框显示如下图；

UG10.0

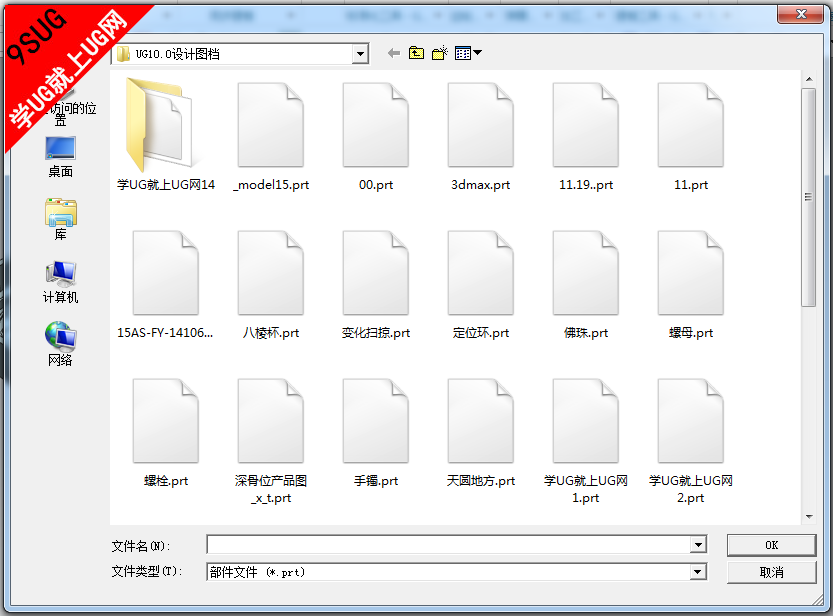

4、通过指定部件，为其设置要导出的图档的名称；

UG10.0中文路径

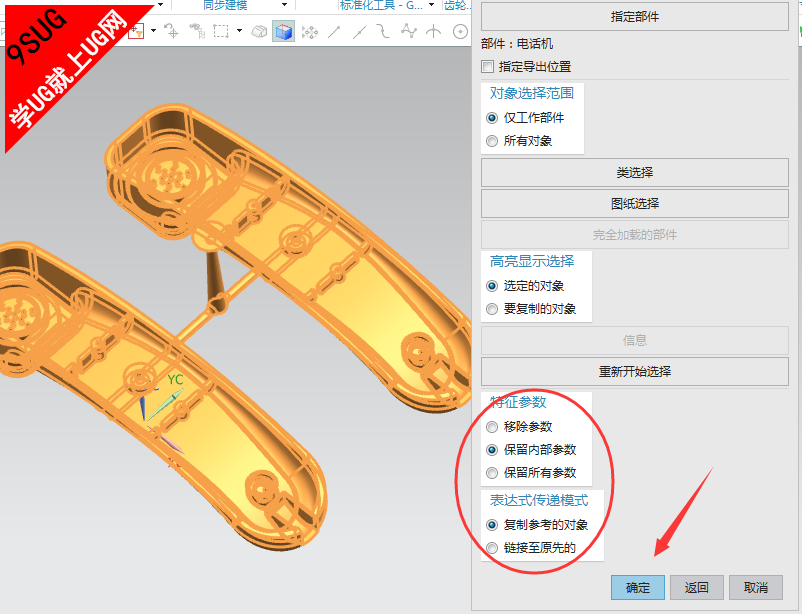

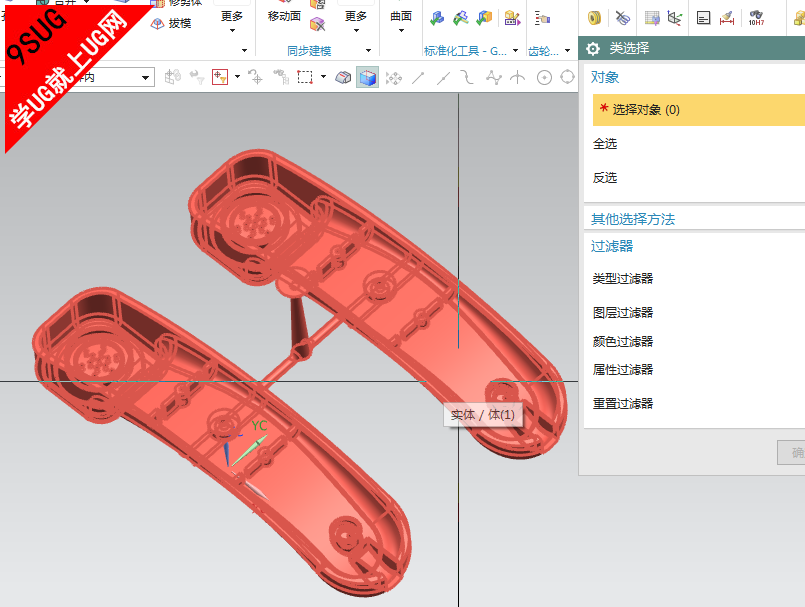

5、通过类选择，选择要导出的部件；（可以先一个，也可以同时选多个）；

UG10.0下载

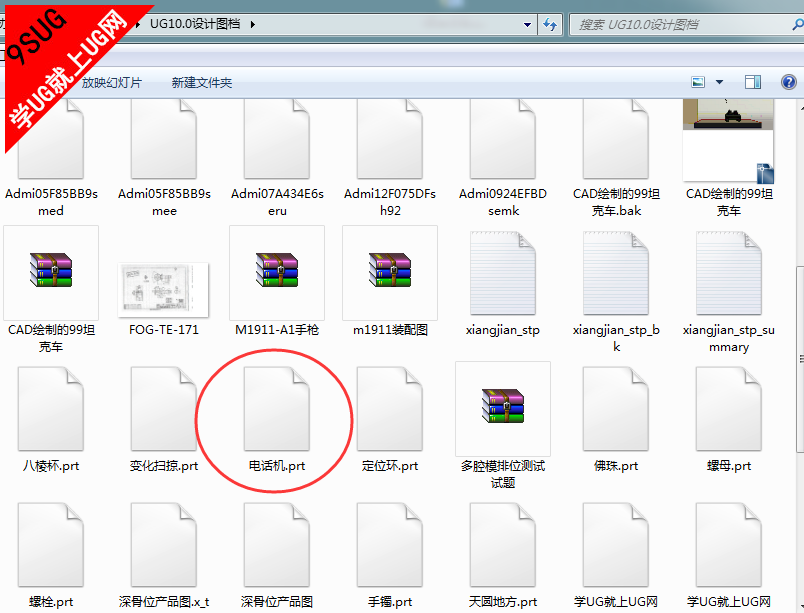

6、在设置完成后，执行确定，此时prt格式的文件就导出完成了；打开电脑，看到导出的文件如图2；

UG10.0移除参数

UG教程下载

UG设计技巧：
在导出UG10.0部件时，如果你绘图中带有参数，那么你在执行导出时选择了保留参数，那么与要导出的那个特征带有关联参数的零件都将会导出，反之勾选去掉参数，那么只会导一个零件出去。
