UG10.0制作三维零件的STL图档格式教程

UG10.0：
STL是3D打印机默认的打印格式－如果想把三维零件用3D打印机打印出来，就需要制作STL图档格式了，本经验以一个虎钳三维零件向大家讲解关于制作STL格式的技巧，欢迎学习。
NX10.0:

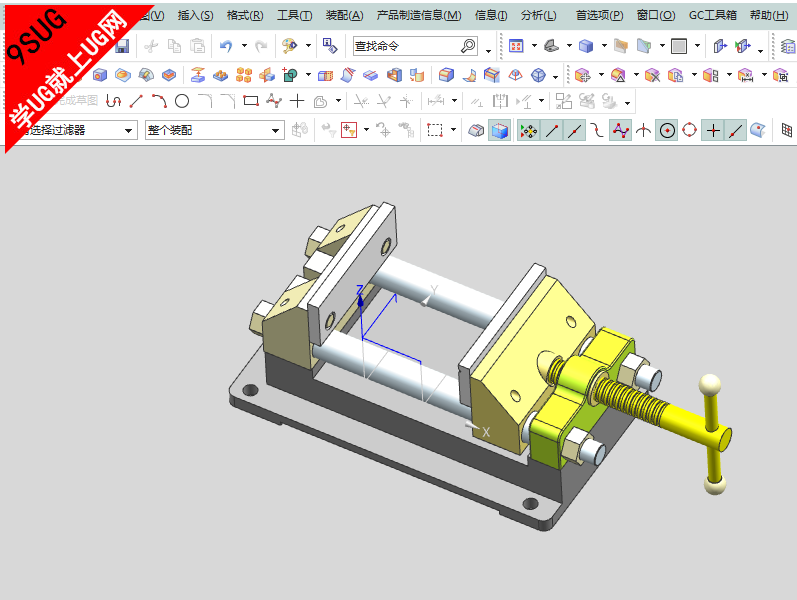

1、打开绘制好的三维零件图－虎钳（我这里就不在绘制了，大家也可以随便找一个3D零件来演示）；

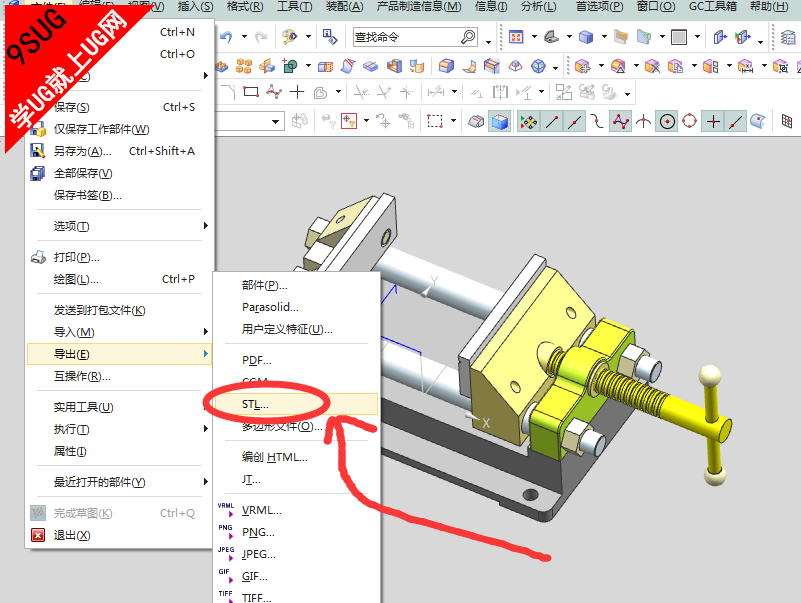

2、为零件制作stl格式，需要从：文件－导出－stl开始；

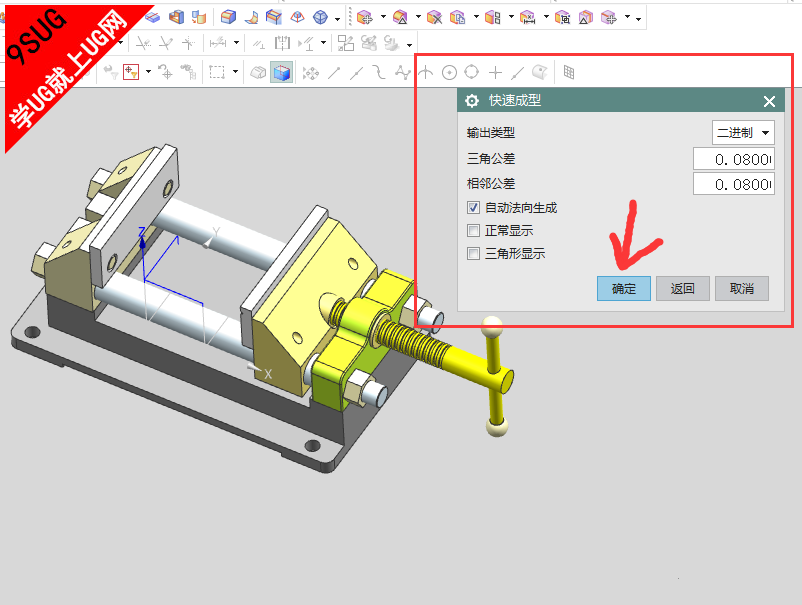

3、点开导出stl图纸后，其显示的操作界面如下；

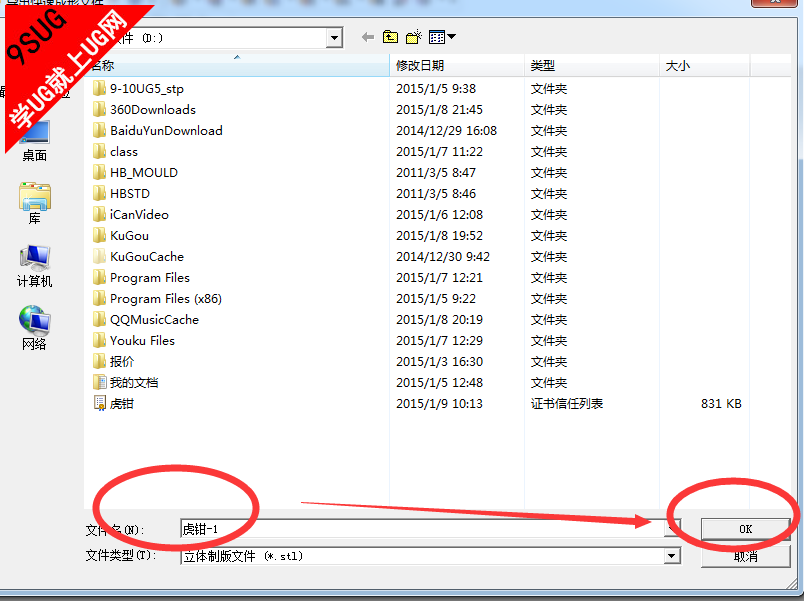

4、为要导出的stl文件指定文件名；

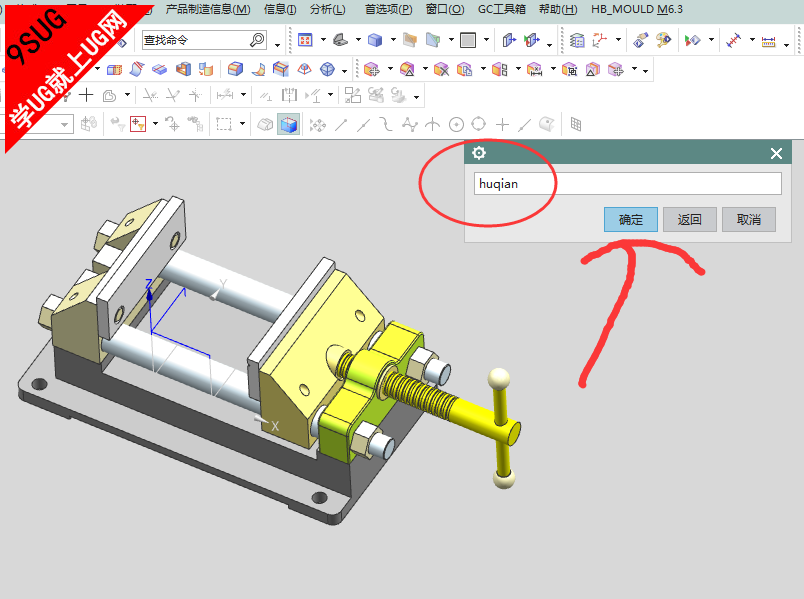

5、为要导要出文件指定文件头的名称，此处可以使用英文或数字以及其组合；

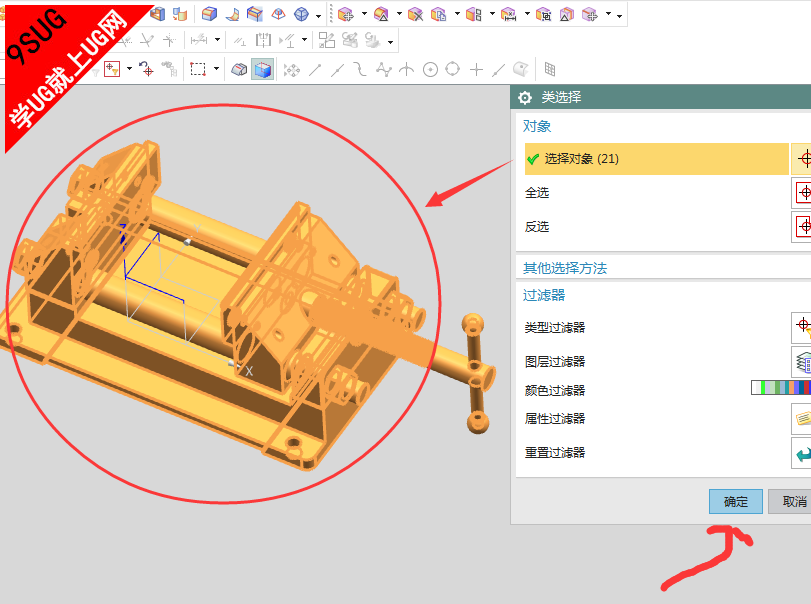

6、选中需要执行导出的零件，可以选一个，也可以向我图上一样，全部选中；

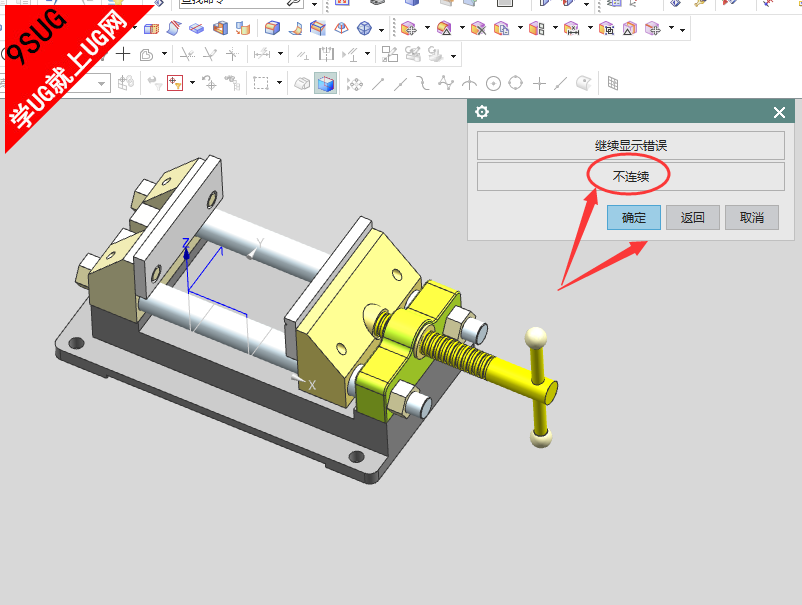

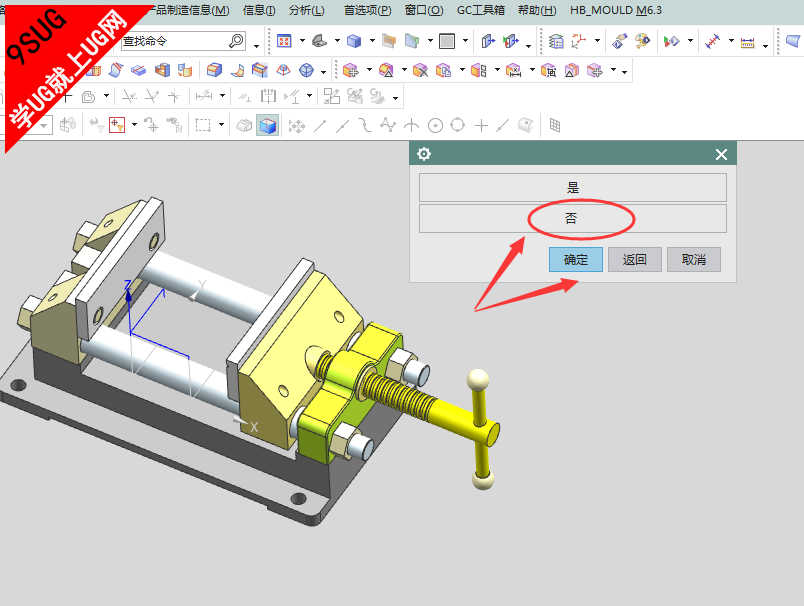

7、当点确定后，如出现如下图中的提示，按图中的操作即可；

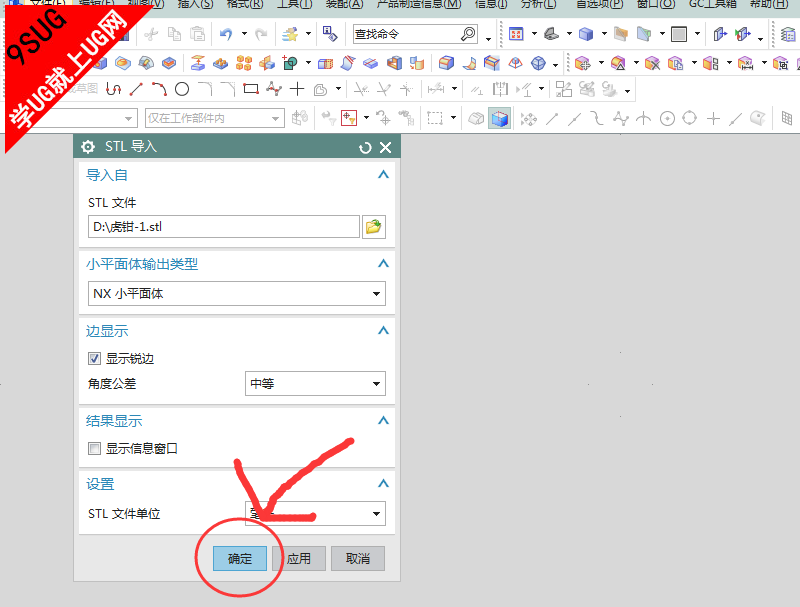

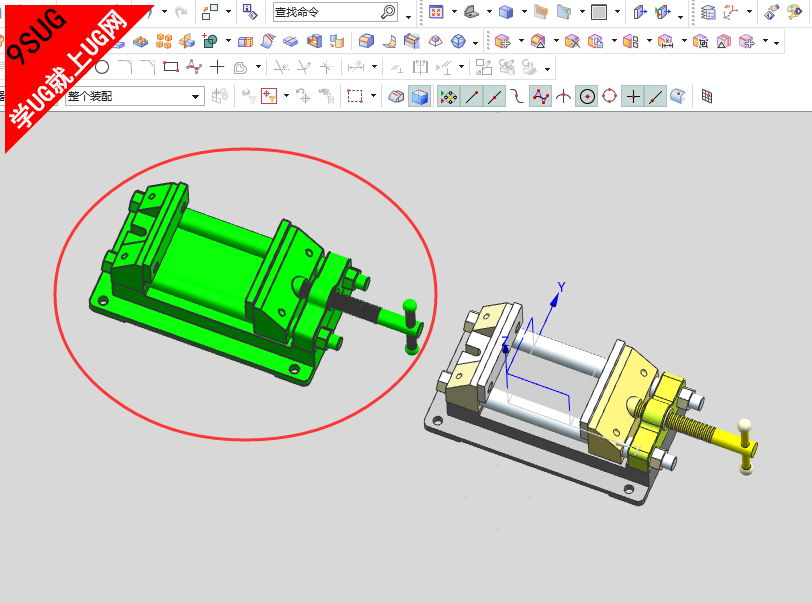

8、为了验证是否导出stl图形成功，可以执行文件－改入－stl格式，通过导入stl得到的图形结果如图2，stl格式的文件以绿色显示；
