UG10.0教程：
下图是我平常喝水的杯子，本节教程就以此为例，运用UG三维设计知识，在电脑中把其设计出来；在此例中，我们学习到的指令有：抽壳、倒圆角等；

UG10.0杯子设计教程就上UG网

NX10.0设计步骤：

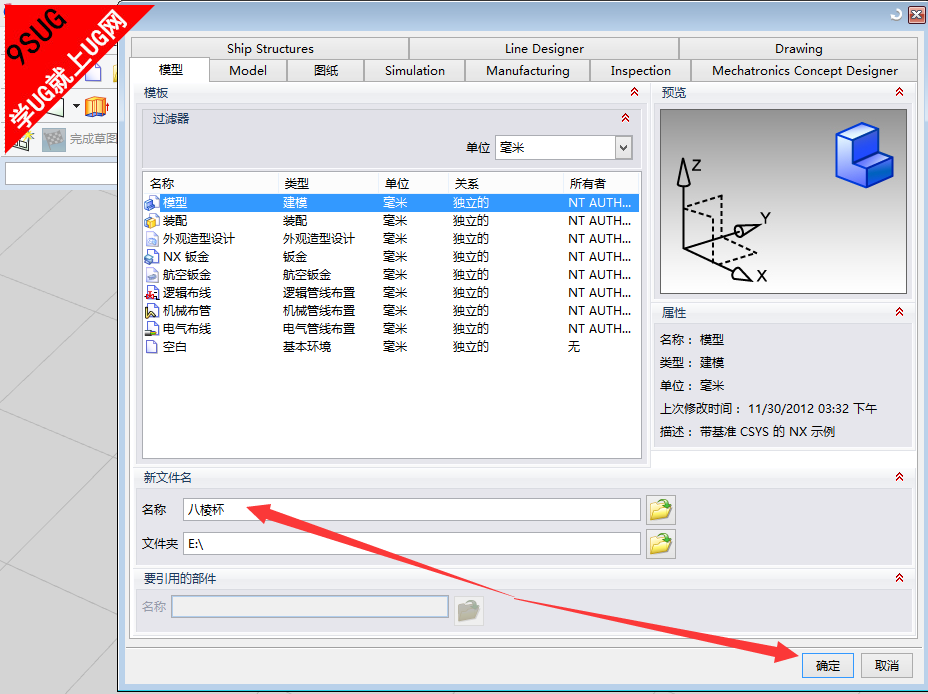

1、先用UG10.0创建一个八棱杯模型图档；

UG10.0就上UG网

2、使用NX10.0拉伸命，进入到其草绘中，并使用多边型命令绘制一个八边形；

UG草图教程就上UG网

UG八边形画法就上UG网

3、拉伸的八棱杯高度为250mm;

UG拉伸实体－就上UG网

4、使用UG10.0抽壳命令，创建空心的杯子；（注意杯身为3mm,底部的厚度为25mm)

UG10.0抽壳教程就上UG网

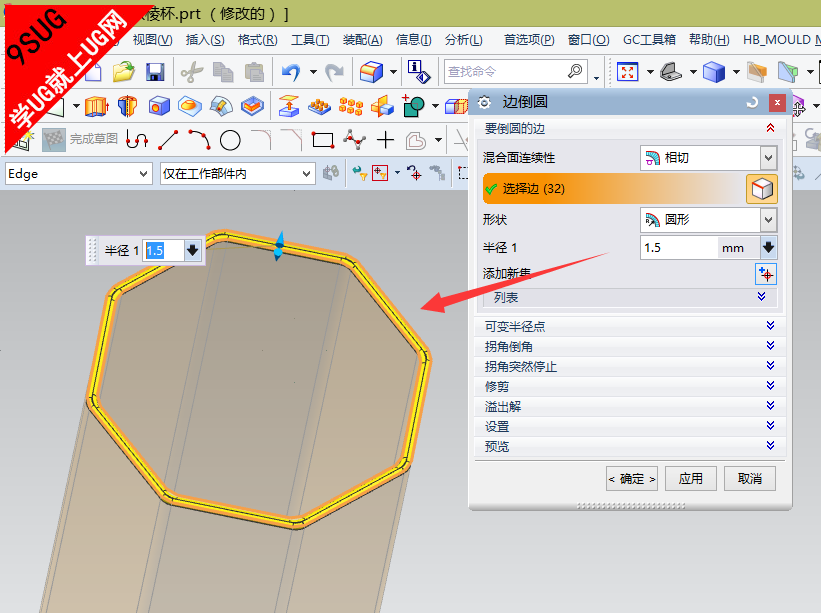

5、使用NX10.0倒圆角命令，对杯身及杯口进行倒圆角处理；

UG10.0倒圆角－就上UG网

UG10.0

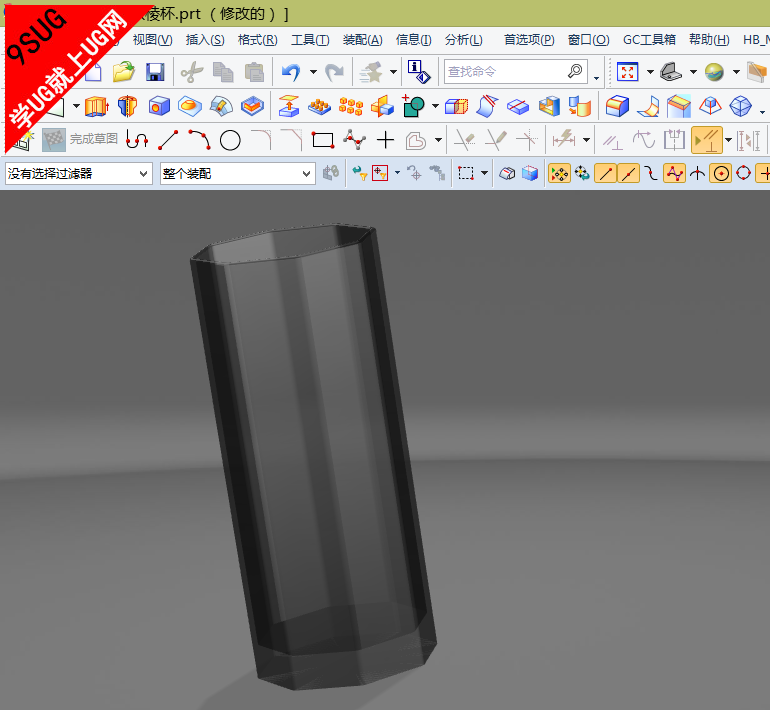

6、经过UG渲染后，一个惟妙惟肖的八棱杯三维模型就设计完成啦！对此经验教程，你也练习下试试。
